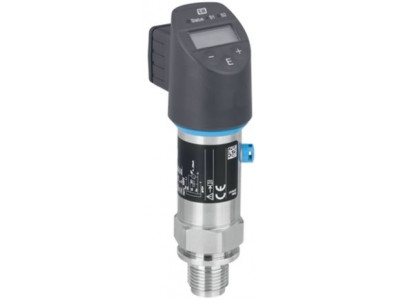

Бюджетный сигнализатор давления с приварной металлической мембраной для проведения измерений в газах, парах и жидкостях
Краткие характеристики Ceraphant PTP31B
Рабочий диапазон
+400 мбар...+400 бар
(+6...+6000 psi)
Преимущества
- Встроенная электроника переключения для мониторинга и контроля процесса
- Функциональная проверка и вывод информации на месте через светодиодный и цифровой дисплей
- Устойчивость к перегрузке до 400 бар
- Присоединение к процессу заподлицо
Область применения
Сигнализатор давления с металлической диафрагмой чувствительного элемента для контроля абсолютного и избыточного давления в газах, парах и жидкостях.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 ... +100°C
- Давление процесса: 400 мбар ... +400 бар
- Основная погрешность: ±0,3% от диапазона измерения
Характеристики и спецификации
Принцип измерения
Сигнализаторы давленияХарактеристики
Гибкий сигнализатор давления с тензорезистивным датчиком,
долгосрочная стабильность и устойчивость к перегрузкамНапряжение питания
10...30 В пост. токаПогрешность
0,5 %,
Платина: 0,3 %Длительная стабильность
0,2% ВПИ/годРабочая температура
-40 °C...+100 °C
(-40 °F...+212 °F)Температура окружающей среды
-20 °C ... +70 °C
(-4 °F ... +158 °F)Рабочий диапазон
+400 мбар...+400 бар
(+6...+6000 psi)Макс. избыточное давление
600 бар (9000 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT1/4, MNPT1/2,
DIN13,
JIS R1/2Связь
1 дискретный выход PNP
2 дискретных выхода PNP
1 дискретный выход PNP +
аналоговый 4...20 мА
AC/DC, DC-PNP
IO-LinkСертификаты на конструкцию
EN 10204-3.1 Отчет о заключительной проверке
Очищено от масла и смазки
Установлен минимальный аварийный сигналДоп. информация
Цифровой дисплей
Endress+Hauser Ceraphant PTP31B (техническое описание)
