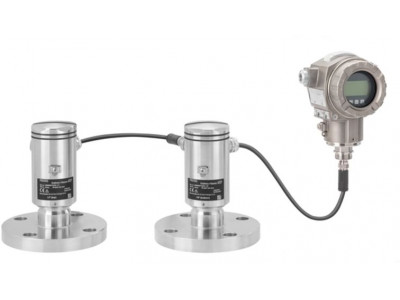

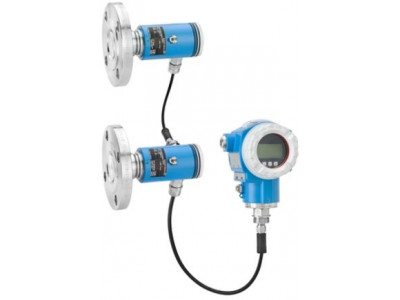

В состав электронной системы измерения перепада давления входят 2 датчика с керамической ячейкой и преобразователь
Краткие характеристики Deltabar FMD71
Погрешность
0,075% одного датчика,
вариант "PLATINUM": 0,05% одного датчикаРабочая температура
–25...+150°CДиапазон измерения давления
100 мбар...40 бар
(1,5...600 psi)Рабочее давление абс. / макс. предел избыточного давления
60 бар (900 фунт/кв. дюйм)Материал мембраны процесса
Керамический
316L, AlloyCРабочий диапазон
100 мбар...40 бар
(1,5...600 psi)
Преимущества
- Повышение эксплуатационной готовности и надежности тех. процесса благодаря избавлению от традиционных проблем с капиллярами
- Устойчивый к перегрузкам сенсор из сверхчистой керамики (99,9% Al2O3)
- Минимальные риски для безопасности благодаря архитектуре и конструкции электронной системы перепада давления
- Максимально низкая стоимость владения за счет сокращения времени установки, обслуживания, простоя и низкой потребности в запасных частях
- Многопараметрическое измерение уровня: перепад давления, давление водного столба и температуры датчиков из одной системы по протоколу HART
- Постоянная индикация общего состояния системы посредством диагностики по протоколу HART
- Высокая воспроизводимость и долговременная стабильность
Область применения
Система предназначена для измерения перепада давления, уровня, объема или массы в жидкостях в резервуарах, находящихся под давлением, и в дистилляционных колоннах/испарителях.
- Присоединения к процессу: различные резьбовые, фланцевые и гигиенические соединения
- Температура процесса: -40...+150°C
- Диапазон измерения: 100 мбар...40 бар
- Основная погрешность измерения: отдельный датчик — до ±0,05%, система — до ±0,07%
- Международные сертификаты взрывозащиты, гигиенические сертификаты
Характеристики и спецификации
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Электронный преобразователь перепада давления с керамическим датчиком (Ceraphire) для измерения уровня, объема или массы в жидкостях.Питание / Коммуникация
4...20 мА HART:
12...45 В пост. тока
Ex ia: 12...30 В пост. токаПогрешность
0,075% одного датчика,
вариант "PLATINUM": 0,05% одного датчикаДлительная стабильность
0,05% ВПИ/год для отдельного сенсораТемпература окружающей среды
-40...+80°CРабочая температура
–25...+150°CРабочее давление абс. / макс. предел избыточного давления
60 бар (900 фунт/кв. дюйм)Диапазон измерения давления
100 мбар...40 бар
(1,5...600 psi)Присоединение к процессу
Резьбовые соединения
Фланцы (DIN, ASME, JIS)Гигиеническое присоединение к процессу
DIN11851
DIN11864-1
Tri-Clamp
DRD
VariventСвязь
4...20 мА HARTСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, INMETROСертификат по конструкции
NACE MR0175
EN10204-3.1Гигиенические сертификаты
FDA
3AОпции
4-строчный цифровой дисплей
Корпус из нержавеющей стали или алюминияДиапазон применения
Используйте средство для определения размеров Applicator (измерение перепада давления)
Принцип измерения
Дифференциальное давлениеХарактеристики
Электронный преобразователь перепада давления с керамическим датчиком (Ceraphire) для измерения уровня, объема или массы в жидкостях.Напряжение питания
4...20 мА HART:
12...45 В пост. тока (исполнение для безопасных зон)
Ex ia: 12...30 В пост. токаПогрешность
0,075% одного датчика,
вариант "PLATINUM": 0,05% одного датчикаДлительная стабильность
0,05% ВПИ/год для отдельного сенсораРабочая температура
–25...+150°CТемпература окружающей среды
-40...+80°CРабочий диапазон
100 мбар...40 бар
(1,5...600 psi)Сопротивление вакуума
0 мбарМакс. ширина перенастройки диапазона измерения
100 : 1Макс. избыточное давление
60 бар (900 фунт/кв. дюйм)Присоединение к процессу
Резьбовые соединения
Фланцы (DIN, ASME, JIS)Гигиеническое присоединение к процессу
DIN11851
DIN11864-1
Tri-Clamp
DRD
VariventМатериал мембраны процесса
Керамический
316L, AlloyCМатериал прокладки
Viton, Kalrez, EPDM, NBR, силиконЗаполняющая жидкость:
Силиконовое маслоМатериал корпуса
Литой алюминий
Нержавеющая стальСвязь
4...20 мА HARTСертификаты/Разрешения
ATEX, FM, CSA, IECEx, NEPSI, INMETROСертификаты на конструкцию
NACE MR0175,
EN10204-3.1,Гигиенические сертификаты
EHEDG,
3A
Endress+Hauser Deltabar FMD71 (техническое описание)
