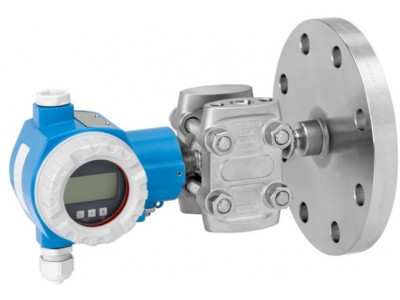

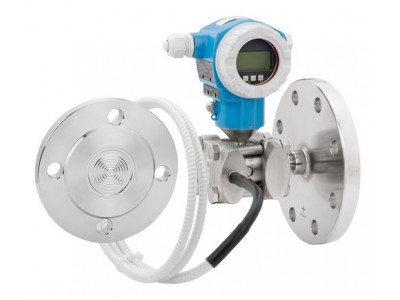

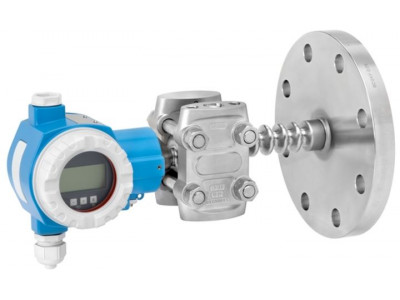

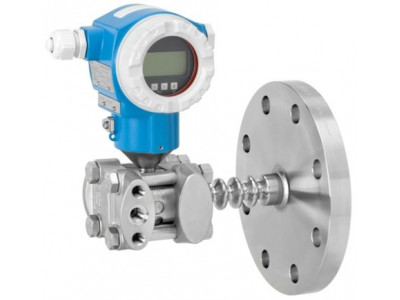

Преобразователь дифференциального давления с разделительной диафрагмой для измерения уровня
Краткие характеристики Deltabar S FMD77
Погрешность
0,075% + влияние уплотнение диафрагмыРабочая температура
-40°C...400°CДиапазон измерения давления
100мбар...16барРабочее давление абс. / макс. предел избыточного давления
160барМакс. значение измерения
160м для водыСмачиваемые части
Alloy C276
316L
Monel
ТанталМатериал мембраны процесса
316L, AlloyC,
Тантал,
Золото-родий,
PTFEРабочий диапазон
100 мбар...16 бар
(40 дюймов вод. ст...240 psi)
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Высочайшая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использования в системах функциональной безопасности до SIL2/3, сертифицирован по
IEC 61508 - Простая пусконаладка через русифицированное меню локального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Сокращение затрат на фонд ЗИП благодаря модульной универсальной конструкции датчика
- Независимая системная интеграция (HART/PA/FF)
- Новая мембрана TempC минимизирует влияние колебания температуры окружающей среды и процесса
Область применения
Для измерения уровня, объема или массы жидкостей.
- Присоединение к процессу: Резьба и фланцы
- Температура процесса: -70 ... +400°C
- Диапазон измерения: +100 мбар ... +16 бар (+1.5 to +240psi)
- Погрешность: Стандартная ±0,1%, "Platinum" ±0.075%
- Международные и российские сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты, EAC
Характеристики и спецификации
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
Модульная конструкция
Длительная стабильность
Повышенная надежность за счет функций самодиагностики
Вторичная защитная оболочкаПитание / Коммуникация
4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DCПогрешность
0,075% + влияние уплотнение диафрагмыДлительная стабильность
0,05% от верхнего значения диапазона в годТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочая температура
-40°C...400°CРабочее давление абс. / макс. предел избыточного давления
160барДиапазон измерения давления
100мбар...16барСмачиваемые части
Alloy C276
316L
Monel
ТанталПрисоединение к процессу
Сторона НД:
1/4-18NPT
RC1/4"
Сторона ВД:
Фланцы (DIN, ASME, JIS)Макс. значение измерения
160м для водыСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
SILСертификат по конструкции
EN10204-3.1
NACE MR0175, MR0103Опции
Модуль памяти HistoROM/M-Dat
4х-строчный дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпусаЗамена
PMD78BДиапазон применения
Измерительная ячейка:
Металлическая сварная
Принцип измерения
Дифференциальное давлениеХарактеристики
Цифровой преобразователь с металлическими измерительными измерительными диафрагмами, с уплотнением с одной стороны диафрагмы
Модульная конструкция
Длительная стабильность
Вторичный защитный отсек
Расширенные функции диагностикиНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,075% + влияние уплотнения диафрагмыДлительная стабильность
0.08 % от верхнего значения диапазона в год
0.14 % от верхнего значения диапазона за 5 лет
0.27 % от верхнего значения диапазона за 10 летРабочая температура
-40°C...400°C
(-Температура окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочий диапазон
100 мбар...16 бар
(40 дюймов вод. ст...240 psi)Наименьший калибруемый шаг шкалы
5 мбар (0,075 фунт/кв. дюйм)Сопротивление вакуума
50 мбар (0,73 psi)Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
160 бар
(2400 psi)Присоединение к процессу
Сторона низкого давления:
1/4-18NPT
RC1/4"
Сторона высокого давления:
Фланцы (DIN, ASME, JIS)Материал мембраны процесса
316L, AlloyC,
Тантал,
Золото-родий,
PTFEМатериал прокладки
Нет, приваренная разделительная диафрагмаЗаполняющая жидкость:
Силиконовое масло,
Инертное масло,
Растительное масло
Низкотемпературное масло
Высокотемпературное маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
SIL
WHG/Защита от переливаСертификаты на конструкцию
NACE MR0175
EN10204-3.1Доп. информация
функции диагностикиЗамена
PMD78B
