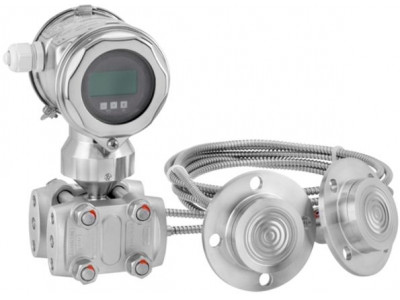

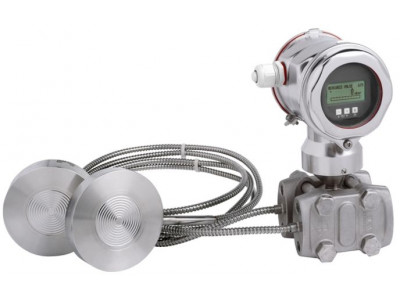

Преобразователь дифференциального давления с двумя разделительными диафрагмами для измерения перепада давления и уровня.
Краткие характеристики Deltabar S FMD78
Погрешность
0,075% + влияние уплотнения диафрагмыРабочая температура
-40°C...400°C
(-40°F...752°F)Диапазон измерения давления
100мбар...40барРабочее давление абс. / макс. предел избыточного давления
160барМакс. значение измерения
400м для водыСмачиваемые части
Alloy C276
316L
Monel
ТанталМатериал мембраны процесса
316L, AlloyC,
Тантал,
Золото-родий
PTFEРабочий диапазон
100 мбар...40 бар
(40 дюймов вод. ст...600 psi)
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Новая мембрана TempC для разделительных диафрагм: минимальное воздействие температуры и низкое время отклика
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах с требованием по функциональной безопасности SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка через русифицированное меню локального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Благодаря модульной конструкции датчик легко заменить или подобрать запчасть
- Независимая системная интеграция (HART/PA/FF)
Область применения
Для измерения дифференциального давления, уровня, объема или массы жидкостей.
- Присоединение к процессу: резьбовое, фланцевое, pancake, гигиеническое
- Температура процесса: -70 ... +400°C
- Диапазон измерения: 100мбар ... +16бар;
- Основная погрешность: ±0.075%
- Международные и российские сертификаты взрывозащиты, EAC, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
Модульная конструкция
Длительная стабильность
Повышенная надежность за счет функций самодиагностики
Вторичная защитная оболочкаДоп.информация
Мембрана TempCПитание / Коммуникация
4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUDATION Fieldbus:
9...32В DCПогрешность
0,075% + влияние уплотнения диафрагмыДлительная стабильность
0,05% от верхнего значения диапазона в годТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочая температура
-40°C...400°C
(-40°F...752°F)Рабочее давление абс. / макс. предел избыточного давления
160барДиапазон измерения давления
100мбар...40барСмачиваемые части
Alloy C276
316L
Monel
ТанталПрисоединение к процессу
Уплотнения диафрагм (плоские, резьбовые)
Фланцы(DIN, ASME)
Tri-Clamp ISO2852
Гигиенические присоединенияГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
NEUMO
Varivent
SMS
DRD
Универсальный переходникМакс. значение измерения
400м для водыСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
SILСертификат по конструкции
EN10204-3.1
NACE MR0175, MR0103Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ABSОпции
Модуль памяти HistoROM/M-Dat
4х-строчный дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпусаЗамена
PMD78BДиапазон применения
Измерительная ячейка:
Металлическая сварная
Принцип измерения
Дифференциальное давлениеХарактеристики
Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
Модульная конструкция
Длительная стабильность
Повышенная надежность за счет функций самодиагностики
Вторичная защитная оболочкаНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,075% + влияние уплонения диафрагмыДлительная стабильность
0.08 % от верхнего значения диапазона в год
0.14 % от верхнего значения диапазона за 5 лет
0.27 % от верхнего значения диапазона за 10 летРабочая температура
-70°C...400°CТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочий диапазон
100 мбар...40 бар
(40 дюймов вод. ст...600 psi)Наименьший калибруемый шаг шкалы
5 мбар (0,075 фунт/кв. дюйм)Сопротивление вакуума
50 мбар (0,73 psi)Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
160 бар
(2400 psi)Присоединение к процессу
Разделительная диафрагма (Pancake, резьба)
Фланцы (DIN, ASME)
Гигиенические соединения
Tri-Clamp ISO2852Гигиеническое присоединение к процессу
Tri-Clamp
DIN11851
NEUMO
Varivent
SMS
DRD
Универсальный переходникМатериал мембраны процесса
316L, AlloyC,
Тантал,
Золото-родий
PTFEМатериал прокладки
Нет, приваренная разделительная диафрагмаЗаполняющая жидкость:
Силиконовое масло,
Инертное масло,
Растительное масло
Низкотемпературное масло
Высокотемпературное маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
SIL
WHG/Защита от переливаСертификаты на конструкцию
NACE MR0175
EN10204-3.1Гигиенические сертификаты
3A, FDAМорской сертификат
GL/ABSДоп. информация
Диагностические функции
Мембрана TempCЗамена
PMD78B
Endress+Hauser Deltabar S FMD78 (техническое описание)
