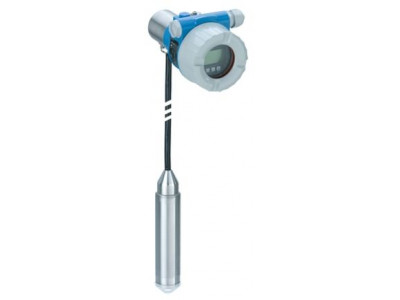

Датчик давления с измерительной ячейкой Contite для гидростатического измерения уровня
Краткие характеристики Deltapilot M FMB53
Погрешность
0,2%
опция 0,1%Рабочая температура
Кабель PE: -10°C…70°C / 14°F…158°F
Кабель FEP: -10°C…80°C / 14°F…176°FДиапазон измерения давления
100 мбар...10 бар
(1,5...150 psi)Рабочее давление абс. / макс. предел избыточного давления
40 бар (600 psi)Макс. значение измерения
100м H2OСмачиваемые части
Alloy C
316L
Кабель (PE/FEP)
опция: покрытие AuPt
опция: покрытие AuRhМатериал мембраны процесса
316L, AlloyC,
Золото-родий
PE, FEPРабочий диапазон
100 мбар...10 бар
(1,5...150 psi)
Преимущества
- Герметичное уплотнение измерительной ячейки Contite с устойчивостью к конденсату, высокой базовой точностью измерения: ±0.2%, опционально ±0.1% и минимальным воздействием температуры
- Модульная концепция для простой замены дисплея или электронного блока
- Беспроблемная и независимая системная интеграция (HART/PA/FF)
- Простота и безопасность управления с помощью меню на русском языке: по месту через дисплей, удаленно - с помощью выходов 4…20 мA по протоколу HART, по протоколу PROFIBUS PA или FOUNDATION Fieldbus
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Область применения
Для измерения уровня:
- Присоединение к процессу: подвесной зажим
- Температура процесса: с PE кабелем: -10 ... +70°C,
с FEP кабелем: -10 ... +80°C
- Диапазон измерения: 0.1 ... 10 бар / 100m H2 O
- Основная погрешность: ±0.2%, ±0.1% (опция)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, сертфикаты на использование в питьевой воде
Характеристики и спецификации
Принцип измерения
Гидростатический принцип измеренияХарактеристики/Применение
Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость

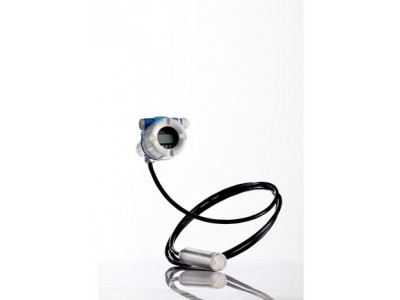

Тросовое исполнение с подвесным зажимомДоп.информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)Питание / Коммуникация
4...20 мА HART:
10,5...45 В пост. тока
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,2%
опция 0,1%Длительная стабильность
0,05% ВПИ/годТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочая температура
Кабель PE: -10°C…70°C / 14°F…158°F
Кабель FEP: -10°C…80°C / 14°F…176°FРабочее давление абс. / макс. предел избыточного давления
40 бар (600 psi)Диапазон измерения давления
100 мбар...10 бар
(1,5...150 psi)Смачиваемые части
Alloy C
316L
Кабель (PE/FEP)
опция: покрытие AuPt
опция: покрытие AuRhПрисоединение к процессу
Монтажный зажимМакс. значение измерения
100м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификат по конструкции
EN10204-3.1
NACE MRO175Морской сертификат
GL/ABS/LR/BV/DNVСертификаты на работу с питьевой водой
KTW/ NSF/ ACSОпции
Первичные настройки прибора согласно применению
Защита от перенапряженияДиапазон применения
В герметичных процессах рекомендуется применение двух преобразователей - для измерения дифференциального давления, то есть 1 преобразователь должен быть с эл. модулем для измерения дифф. давления.
Принцип измерения
Гидростатическое давлениеХарактеристики
Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость
Тросовое исполнение с подвесным зажимомНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 в пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,2%
опция 0,1%Длительная стабильность
0,05% ВПИ/годРабочая температура
Кабель PE: -10°C…70°C / 14°F…158°F
Кабель FEP: -10°C…80°C / 14°F…176°FТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
100 мбар...10 бар
(1,5...150 psi)Наименьший калибруемый шаг шкалы
10 мбар (1,45 фунт/кв. дюйм)Сопротивление вакуума
0 мбар абс.Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
40 бар (600 psi)Присоединение к процессу
Крепежный зажимМатериал мембраны процесса
316L, AlloyC,
Золото-родий
PE, FEPМатериал прокладки
Viton, EPDM, Kalrez, не исп.Заполняющая жидкость:
Инертное масло,
Синтетическое маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175Морской сертификат
GL/ ABS/ LR/ BV/ DNVСертификаты на питьевую воду
KTW/ NSF/ ACSДоп. информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)
Endress+Hauser Deltapilot M FMB53 (техническое описание)
