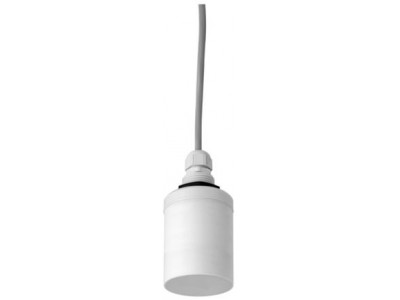

Ультразвуковой датчик уровня и расхода, подключаемый к преобразователю FMU90/FMU95 (диапазон измерения до 10 м)
Краткие характеристики FDU91
Рабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар... 4 бар абсМакс. значение измерения
5 м (16 футов)Погрешность
+/- 2мм + 0.17% от значения измеренияСмачиваемые части
PVDF (полностью сварная конструкция IP68 / NEMA6P)
Преимущества
- Встроенный датчик температуры для коррекции времени распространения сигнала. Точные измерения возможны даже в условиях изменения температуры
- Датчик имеет герметичное поливинилденфторидное покрытие, обеспечивающее максимальную устойчивость к химимческим воздействиям
- Подходит для жестких условий эксплуатации благодаря возможности установки отдельно от преобразователя (на расстоянии до 300 м)
- Встроенная функция самоочистки сенсора
- Встроенное автоматическое обнаружение датчиков для преобразователей FMU90 /FMU95 упрощает ввод в эксплуатацию
- Защищен от воздействия погодных условий и попадания влаги (IP68)
- Встроенный обогрев предотвращает образование наледи на датчике (опция), что обеспечивает надежность измерения
Область применения
Непрерывное бесконтактное измерение уровня жидкостей или сыпучих материалов в силосах, на конвейерах, в отвалах и дробилках.Также подходит для измерения расхода в открытых каналах и измерительных водосливах. Обычно применяется для средних диапазонов измерения.
- Присоединение к процессу: Резьбовое
- Температура: -40 ... +80°C
- Давление: +0.7 to +4 бар
- Максимальный диапазон измерения: в жидкостях 10 м, в сыпучих продуктах 5 м
- Блокирующая дистанция: 0.3м
- Взрывозащищенные исполнения
Характеристики и спецификации
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мПитание / Коммуникация
4х-проводная схема подключения (HART, Profibus DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 80 °CРабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар... 4 бар абсСмачиваемые части
PVDF (полностью сварная конструкция IP68 / NEMA6P)Присоединение к процессу
G / NPT 1"Блокирующая дистанция
0.3 мМакс. значение измерения
5 м (16 футов)Связь
Преобразователь:
4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EAC ExОпции
Второй выходной сигнал 4...20мАКомпоненты
Преобразователь:
FMU90, FMU95
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мПитание / Коммуникация
4х-проводная схема подключения (HART, Profibus DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 80 °CРабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар... 4 бар абсСмачиваемые части
PVDF (полностью сварная конструкция IP68 / NEMA6P)Присоединение к процессу
G / NPT 1"Блокирующая дистанция
0.3 мИспользование
ИспользованиеМакс. значение измерения
Макс. значение измеренияСвязь
Преобразователь:
4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC ExОпции
Второй выходной сигнал 4...20мАКомпоненты
Преобразователь:
FMU90, FMU95Диапазон применения
Диапазон применения
Принцип измерения
Открытые каналыЗаголовок для продукта
Исполнение с отдельным преобразователем для установки в полевом корпусе или на монтажной рейке
Экономичное решение для измерения расхода в открытом канале на установках для воды/сточных водМакс. погрешность измерения
точность:
измерение расстояний: +/- 2 мм + 0,17%
разрешение:
управление расстоянием: 1 ммДиапазон измерения
макс. расстояние измерения до 10 м (32 фута)Макс. рабочее давление
атм.Диапазон температур продукта
-40...80°CСтепень защиты
IP68Дисплей/Настройка
ПреобразовательВыходные сигналы
Преобразователь:
4...20 мА HART
Опция: второй выход 4...20 мАВходные сигналы
ПреобразовательЦифровая связь
HART, PROFIBUS DPСертификаты на взрывозащиту
ATEX, IECEx, FM, CSA, INMETRO, NEPSI, EAC Ex
Endress+Hauser FDU91 (техническое описание)
