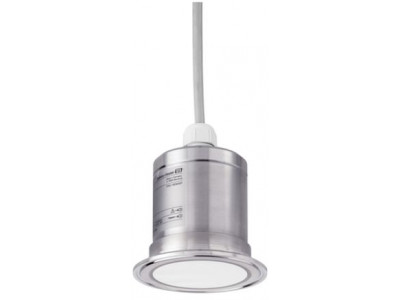

Гигиенический датчик для измерения уровня и расхода, подключаемый к FMU9x, с диапазоном измерений до 10м
Краткие характеристики FDU91F
Рабочая температура
-40 °C ... 105 °C
При CIP-промывке: 30 мин: 135 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 4 бар абсМакс. значение измерения
5 м (16 футов)Погрешность
+/- 2мм + 0.17% от значения измеренияСмачиваемые части
316L (полностью сварная конструкция IP68 / NEMA 6P)
Преимущества
- Встроенный датчик температуры для коррекции времени распространения сигнала. Точные измерения возможны даже в условиях изменения температуры
- Герметично сваренные датчики (316L, 1.4404, 1.4435) с наивысшей химической стойкостью
- Подходит для жестких условий окружающей среды благодаря раздельной установке (на расстоянии от преобразователя до 300 м)
- Сокращение образования осадка благодаря механизму самоочищения датчиков
- Встроенное автоматическое обнаружение датчиков для преобразователей FMU90 /FMU95 упрощает ввод в эксплуатацию
- Защищен от воздействия погодных условий и попадания влаги (IP68)
- Доступны гигиенические присоединения к процессу
Область применения
Непрерывное, бесконтактное измерение уровня жидкостей и сыпучих материалов в силосах, на конвейерах, в отвалах или в дробилках. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. Применяется для измерения на малых конструкционных высотах.
- Присоединение к процессу: Резьбовое, Tri-Clamp
- Температура: -40 ... +105°C
- Давление: 0.7 ... 4 бар
- Максимальный диапазон измерений: жидкости - 10м, сыпучие вещества - 5м
- Дистанция блокировки: 0.3м
- Международные сертификаты взрывозащиты, гигиенические сертификаты
Характеристики и спецификации
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мПитание / Коммуникация
4х-проводная схема подключения (HART, Profibus DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 105 °CРабочая температура
-40 °C ... 105 °C
При CIP-промывке: 30 мин: 135 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 4 бар абсСмачиваемые части
316L (полностью сварная конструкция IP68 / NEMA 6P)Присоединение к процессу
G / NPT 1", DN80 / 100, ASME 3" / 4"Гигиеническое присоединение к процессу
Tri-Clamp ISO2852, DN80 3 1/2", DN100 4"Блокирующая дистанция
0.3 мМакс. значение измерения
5 м (16 футов)Связь
Преобразователь:
4 ... 20 mA HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC ExСертификат по конструкции
EN 10204-3.1Опции
Второй выход 4...20 мАКомпоненты
Преобразователь:
FMU90, FMU95
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мДоп.информация
Доп.информацияПитание / Коммуникация
4х-проводная схема подключения (HART, Profibus DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 105 °CРабочая температура
-40 °C ... 105 °C
При CIP-промывке: 30 мин: 135 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 4 бар абсСмачиваемые части
316L (полностью сварная конструкция IP68 / NEMA 6P)Присоединение к процессу
G / NPT 1", DN80 / 100, ASME 3" / 4"Гигиеническое присоединение к процессу
Tri-Clamp ISO2852, DN80 3 1/2", DN100 4"Блокирующая дистанция
0.3 мИспользование
ИспользованиеМакс. значение измерения
Макс. значение измеренияСвязь
Преобразователь:
4 ... 20 mA HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC ExСертификат по конструкции
EN 10204-3.1Гигиенические сертификаты
3AОпции
ОпцииКомпоненты
Преобразователь:
FMU90, FMU95Диапазон применения
Диапазон применения
Endress+Hauser FDU91F (техническое описание)
