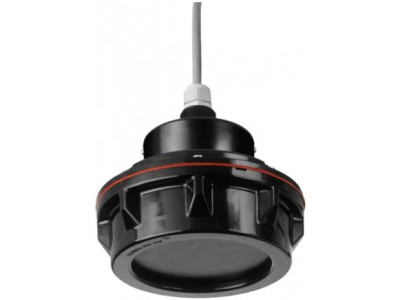

Ультразвуковой датчик для измерения уровня и расхода, подключаемый к FMU9x, с измерительным диапазоном до 25 м
Краткие характеристики FDU93
Рабочая температура
-40 °C ... 95 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсМакс. значение измерения
Макс. значение измеренияПогрешность
+/- 2мм + 0.17% от значения измеренияСмачиваемые части
UP (ненасыщенный полиэстер)
Silicon / Алюминий с покрытием PTFE
Преимущества
- Встроенный датчик температуры для коррекции времени распространения сигнала. Точные измерения возможны даже в условиях изменения температуры
- Подходит для жестких условий окружающей среды благодаря раздельной установке (на расстоянии от преобразователя до 300 м)
- Сокращение образования осадка благодаря механизму самоочищения датчиков
- Встроенное автоматическое обнаружение датчиков для преобразователей FMU90 /FMU95 упрощает ввод в эксплуатацию
- Защищен от воздействия погодных условий и попадания влаги (IP68)
- Бесконтактный метод измерения минимизирует требования к обслуживанию
- Международные сертификаты на применение в зонах с горючей пылью и взрывоопасными газами
Область применения
Датчик для непрерывного бесконтактного измерения уровня жидкостей или сыпучих материалов в силосах, на конвейерах, в отвалах и в дробилках. Он также подходит для измерения расхода в открытых каналах и измерительных водосливах. Типичное применение: измерение уровня на небольшой высоте.
- Присоединения к процессу: резьбовое
- Температура: -40 ... +95°C
- Давление: +0.7 ... +3 бар
- Максимальный диапазон измерения в жидкостях 25м, сыпучих продуктах 15м.
- Дистанция блокировки: 0.6м
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мПитание / Коммуникация
4-проводное подключение (HART, PROFIBUS DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 95 °CРабочая температура
-40 °C ... 95 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсСмачиваемые части
UP (ненасыщенный полиэстер)
Silicon / Алюминий с покрытием PTFEПрисоединение к процессу
G / NPT 1"Блокирующая дистанция
0.6 мИспользование
ИспользованиеМакс. значение измерения
Макс. значение измеренияСвязь
Преобразователь:
4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC ExОпции
Второй выходной сигнал 4...20мАКомпоненты
Преобразователь:
FMU90, FMU95
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку, расстояние между датчиком и преобразователем может быть до 300мПитание / Коммуникация
4х-проводная схема подключения (HART , Profibus DP)Погрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 95 °CРабочая температура
-40 °C ... 95 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсСмачиваемые части
UP (ненасыщенный полиэстер)
Silicon / Алюминий с покрытием PTFEПрисоединение к процессу
G / NPT 1"Блокирующая дистанция
0.6 мМакс. значение измерения
15 м (50 футов)Связь
Преобразователь:
4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC ExОпции
Второй выходной сигнал 4...20мАКомпоненты
Преобразователь:
FMU90, FMU95
Endress+Hauser FDU93 (техническое описание)
