Передача измеренных значений с подключенных аналоговых приборов с интерфейсом 4...20 мА и цифровых полевых приборов

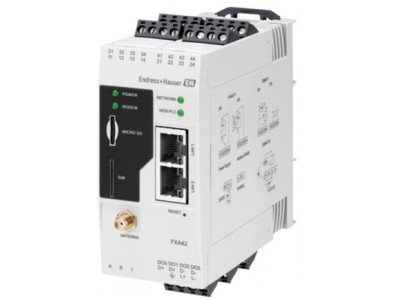

Преобразователь FieldgateFXA42 был разработан для мониторинга полевых приборов с цифровым интерфейсом или интерфейсом 4...20 мА вне зависимости от их местонахождения. Он поддерживает обмен данными через беспроводные локальные сети, сети 3G и Modbus. Благодаря наличию встроенного веб-сервера шлюз легко настраивается в режиме онлайн. Также в онлайн-режиме можно визуализировать значения измеряемых величин. Кроме того, преобразователь FXA42 может выполнять функции регистрации данных и управления аварийными сигналами.

Краткие характеристики Fieldgate FXA42

Вход
4 аналоговых 4...20 мА
4 цифровых
Счетчик импульсов
Modbus TCP
Modbus RS485
Выход
4 цифровых
Modbus TCP
Modbus RS485

Подробное описание Fieldgate FXA42

Преимущества

Визуальное представление уровня, расхода и давления на рабочем месте вне зависимости от местоположения
Простая настройка Fieldgate и удобная визуализация значений измеряемых величин через встроенный веб-сервер
Подключение к платформам SupplyCare Enterprise и SupplyCare Hosting
Расширенные функции и операции логического программирования
Мониторинг предельных значений с передачей аварийного сигнала по электронной почте или с помощью SMS-сообщений
Мониторинг резервуаров с получением данных об уровнях относительно предельных значений через аналоговые входы (ВВ, В, Н, НН)
Простое подключение к полевым приборам и возможность подключения к системам других поставщиков

Область применения

Мониторинг подключенных аналоговых приборов с интерфейсом 4..20 мА и цифровых полевых приборов через сети Ethernet, Wi-Fi и мобильной связи (3G).

Возможность просмотра значений измеряемых величин через стандартный веб-браузер
Конфигурирование циклов измерения и передачи
Настройка мониторинга предельных значений с выдачей аварийных сигналов по электронной почте или с помощью SMS-сообщений
Четыре входа 4...20 мА, 4 цифровых входных и выходных канала
Modbus TCP и Modbus RTU

Характеристики и спецификации

Компоненты цифровой шины

Принцип измерения
Сетевой шлюз
Функция
Шлюз Ethernet/аналогового или двоичного сигнала, встроенный веб-сервер для SupplyCare
Вход
4 аналоговых 4...20 мА
4 цифровых
Счетчик импульсов
Modbus TCP
Modbus RS485
Выход
4 цифровых
Modbus TCP
Modbus RS485
Тип релейного выходного сигнала
Нет
Память
Карта SD, 1 Гб
Питание
24 В пост. тока
Размеры (ШxВxГ)
45 мм x 100 мм x 115 мм
(1,77 дюйма x 3,93 дюйма x 4,53 дюйма)
Протокол передачи данных
Ethernet
WLAN
Сотовые сети
Системные требования
Mozilla Firefox версии 31 или новее
Google Chrome версии 31 или новее
Microsoft Edge
Internet Explorer 10 или новее
Для мобильных устройств:
iOS Safari 7.1 или новее
Android Firefox или Chrome версии 31 и выше
Конфигурация
Через встроенный веб-сервер
Сертификаты
EAC
FCC
IC
