Надежный мониторинг расхода и температуры для гигиенических процессов. Компактный и экономичный.

Датчик разработан для надежного отслеживания и отображения относительного массового расхода жидких сред в гигиенических процессах, например, мониторинга систем водяного охлаждения и фильтрации в производстве напитков. Существует несколько вариантов исполнения: с одним или двумя переключающими выходами, а также с одним переключающим выходом и одним стандартизированным аналоговым выходом для значений расхода или температуры. Наличие разнообразных гигиенических присоединений к процессу обеспечивает гибкость в использовании.

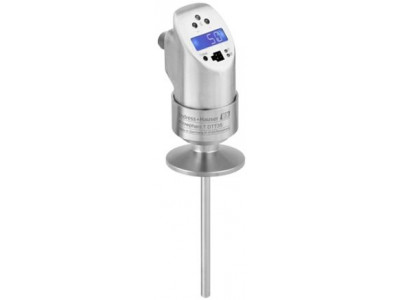

Краткие характеристики Flowphant T DTT35

Макс. погрешность измерения
2% - 10% (от рабочего диапазона)
Диапазон измерения
1"...40"
Диапазон температур продукта
-20...+85°C
с опцией для CIP-промывки до 130°C
Макс. рабочее давление
120 бар

Подробное описание Flowphant T DTT35

Преимущества

Отсутствие потерь давления
Программное обеспечение FieldCare для быстрой настройки и надежного сохранения параметров устройства
Опция: второй переключающий выход или аналоговый выход от 4 до 20 мА для мониторинга температуры или для считывания расхода в виде процентного значения

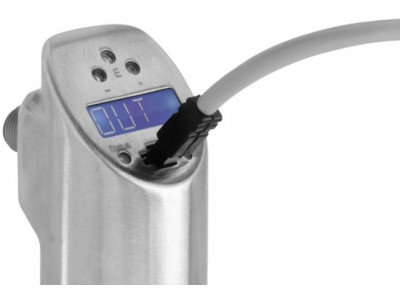

Цифровой дисплей устройства позволяет просматривать информацию о результатах проверки функций и о процессах
Поворачивающаяся на 310° верхняя часть корпуса и поворотный дисплей позволяют считывать измеренные значения с любого направления
Соответствие нормативам 3-А

Область применения

Сигнализатор потока для мониторинга и отображения относительных значений массового расхода жидких продуктов при скорости потока в диапазоне 0.03...3 м/с. Flowphant® T DTT35 − с резьбовыми присоединениями к процессу или соединительной муфтой.

Примеры применения:

Мониторинг циркуляции охлаждающей жидкости в системах насосов, турбин, компрессоров и темплообменников
Мониторинг утечек на промышленных линиях
Мониторинг работоспособности насоса
Мониторинг смазочных систем
Мониторинг фильтров на производстве напитков

Характеристики и спецификации

Жидкости

Принцип измерения
Температурный
Заголовок для продукта
Датчик предельного расхода для измерений в жидкостях в гигиенических условиях, интеллектуальный/программируемый; врезное исполнение
Диапазон номинальных диаметров
DN 25...1000
Макс. погрешность измерения
2% - 10% (от рабочего диапазона)
Диапазон измерения
1"...40"
Макс. рабочее давление
120 бар
Диапазон температур продукта
-20...+85°C
с опцией для CIP-промывки до 130°C
Степень защиты
IP 66
Дисплей/Настройка
Светодиоды
ЖК дисплей
Выходные сигналы
1 x релейный выход PNP + 1 x аналоговый выход 4...20 мА
