Компактный преобразователь измерения предельного уровня, непрерывного измерения уровня, границы раздела фаз и плотности

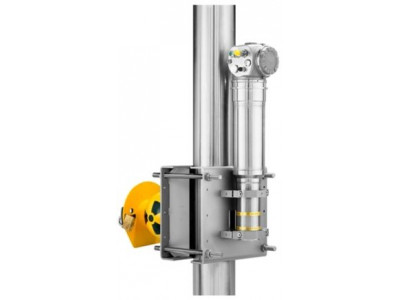

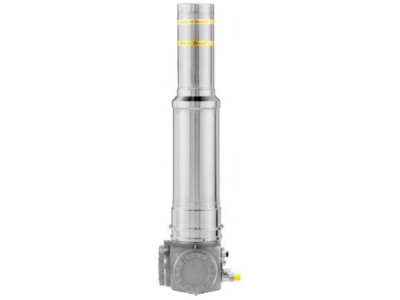

Краткие характеристики Gammapilot FMG60
Рабочая температура
Любое значениеРабочее давление абс. / макс. предел избыточного давления
Любое значениеМин. плотность измеряемого продукта
ЛюбойМакс. значение измерения
Неограничен при каскадном режиме измеренияМин. проводимость среды
ЛюбойПогрешность
+/-1%Смачиваемые части
Бесконтактное измерение
Преимущества
- Датчик и преобразователь: один прибор для всех измерительных задач. Сокращение затрат на запчасти и обслуживание
- Сертифицирован для применения в контурах ПАЗ SIL2/3 в соответствии с ГОСТ Р МЭК 61508
- Высочайшая степень готовности к работе, надежности и безопасности даже в экстремальных условиях процесса и окружающей среды
- Высокая чувствительность и точность при низких дозах излучения (принцип ALARA)
- Корпус из алюминия или нержавеющей стали 316L для применения в экстремальных условиях
- Выход 4...20 мА для простой интеграции с системой
Область применения
Для жидкостей, твердых веществ, суспензий или эмульсий и т.п. Экстремальные условия измерения, например, агрессивная среда, токсичность, абразивный износ для всех типов технологических резервуаров, например, реакторы, автоклавы, сепараторы, резервуары для кислоты, смесители, циклонные резервуары, вагранки. Также для применения в пищевой промышленности без дополнительных требований или сертификатов.
- Температура: без ограничений (бесконтактный)
- Давление: без ограничений (бесконтактный)
- Международные сертификаты взрывозащиты, защита от перелива WHG
Характеристики и спецификации
Принцип измерения
Радиоизотопный принцип измеренияХарактеристики/Применение
Компактный преобразователь
Бесконтактный принцип измерения, для экстремальных условий процесса (температура, давление)Доп.информация
Определение границы раздела фаз
Расчет и определение размеров с помощью ApplicatorПитание / Коммуникация
AC: 90-253В
DC: 18-36ВПогрешность
+/-1%Температура окружающей среды
-40°C...50°C
с охлаждающим кожухом:
40°C...120°CРабочая температура
Любое значениеРабочее давление абс. / макс. предел избыточного давления
Любое значениеСмачиваемые части
Бесконтактное измерениеПрисоединение к процессу
Бесконтактное измерениеГигиеническое присоединение к процессу
Бесконтактное измерениеДлина датчика
PVT сцинтиллятор
400мм...2000мм
>2000мм в каскадном режимеМакс. значение измерения
Неограничен при каскадном режиме измеренияСвязь
4...20 мА HART
FOUNDATION Fieldbus
PROFIBUS PAСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EACСертификаты безопасности
SIL1Компоненты
Изотоп: FSG60, FSG61
Контейнер для источника: FQG60, FQG61, FQG62, FQG63, FQG66
Дисплей: FHX40
Принадлежности для монтажа: FHG60
Принцип измерения
Радиоизотопное измерение плотностиХарактеристики/Область применения
Компактный преобразователь
с входом под датчик PT100 для
температурной компенсацииПитание/Коммуникация
AC: 90-253В
DC: 18-36ВТемпература окружающей среды
-40°C...50°C / 60°C
С охлаждающей рубашкой: 0°C...120°CРабочая температура
Любое значениеРабочее давление абс.
Любое значениеСмычиваемые части
Бесконтактное измерениеГигиеническое присоединение
Бесконтактное измерениеДлина датчика
NaJ сцинтиллятор 50x50мм
PVT сцинтиллятор 200...400ммВыходные сигналы
4-20мА HART
FOUNDATION Fieldbus
PROFIBUS PAСертификаты/Разерешения
ATEX, FM, CSA, IECEx, TIIS, NEPSI, GOSTКомпоненты
Изотоп: FSG60
Контейнер для источника: FQG60, FQG61, FQG62, FQG63, QG2000Другие сертификаты и нормативы
SIL1
Принцип измерения
Радиоизотопный принцип измеренияХарактеристики/Применение
Компактный преобразователь
Технология бесконтактного измерения для экстремальных условйи процесса (температура, давление)Измерение уровня раздела фаз
Межфазное измерение жидкость/жидкость (со слоем эмульсии), и жидкость/твердый продуктДоп.информация
Определение границы раздела фаз, измерение плотности и массового расходаПитание / Коммуникация
Перем. ток: 90...253 В
Пост. ток: 18...36 ВПогрешность
+/-1%Температура окружающей среды
-40°C...50°C
с охлаждающим кожухом:
40°C...120°CРабочая температура
Любое значениеРабочее давление абс. / макс. предел избыточного давления
Любое значениеСмачиваемые части
Бесконтактное измерениеПрисоединение к процессу
Бесконтактное измерениеГигиеническое присоединение к процессу
Бесконтактное измерениеДлина датчика
PVT сцинтиллятор
400мм...2000мм
>2000мм в каскадном режимеМакс. значение измерения
Неограничен при каскадном режиме измеренияСвязь
4...20 мА HART
FOUNDATION Fieldbus
PROFIBUS PAСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SIL1Компоненты
Изотоп: FSG60, FSG61
Контейнер для источника: FQG60, FQG61, FQG62, FQG63, FQG66
Дисплей: FHX40
Принадлежности для монтажа: FHG60
Принцип измерения
Радиоизотопный, предельный уровеньХарактеристики/Применение
Компактный преобразователь
Бесконтактный принцип измерения, для экстремальных условий процесса (температура, давление)Доп.информация
Определение границы раздела фаз
Расчет и определение размеров с помощью ApplicatorПитание / Коммуникация
AC: 90-253В
DC: 18-36ВТемпература окружающей среды
-40°C...50°C
с охлаждающим кожухом:
40°C...120°CРабочая температура
Любое значениеРабочее давление абс. / макс. предел избыточного давления
Любое значениеМин. плотность измеряемого продукта
ЛюбойСмачиваемые части
Бесконтактное измерениеПрисоединение к процессу
Бесконтактное измерениеГигиеническое присоединение к процессу
БесконтактныйДлина датчика
PVT сцинтиллятор 200 мм
PVT сцинтиллятор 400мм
NaJ сцинтиллятор 50x50ммСвязь
4...20 мА HART
FOUNDATION Fieldbus
PROFIBUS PAСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILКомпоненты
Изотоп: FSG60, FSG61
Контейнер для источника: FQG60, FQG61, FQG62, FQG63, FQG66
Принцип измерения
Радиоизотопный, предельный уровеньХарактеристики/Применение
Компактный преобразователь
Бесконтактный принцип измерения, для экстремальных условий процесса (температура, давление)Доп.информация
Определение границы раздела фазПитание / Коммуникация
AC: 90-253В
DC: 18-36ВТемпература окружающей среды
-40°C...50°C
с охлаждающим кожухом:
40°C...120°CРабочая температура
Любое значениеРабочее давление абс. / макс. предел избыточного давления
Любое значениеМин. плотность измеряемого продукта
ЛюбойМин. проводимость среды
ЛюбойСмачиваемые части
Бесконтактное измерениеПрисоединение к процессу
Бесконтактное измерениеГигиеническое присоединение к процессу
БесконтактныйДлина датчика
PVT сцинтиллятор 200 мм
PVT сцинтиллятор 400мм
NaI сцинтиллятор 50x50ммСвязь
4 ... 20 мА HART
FOUNDATION Fieldbus
PROFIBUS PAСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SIL1/ SIL2Компоненты
Изотоп: FSG60, FSG61
Контейнер для источника: FQG60, FQG61, FQG62, FQG63, FQG66
Endress+Hauser Gammapilot FMG60 (техническое описание)
