Surge arrester for DIN rail according to IEC 60715

The HAW562 surge arrester is used to protect electronic components from being destroyed by overvoltage. It ensures that overvoltage surges which occur in signal cables (e.g. 4 to 20 mA), in communication lines (fieldbuses) and in power lines are safely passed into the ground. The functionality of the transmitter or the electronics component to be protected is not affected.

Подробное описание HAW562

Преимущества

Investment intensive measuring instruments protected
Increased plant availability as surge arrester is perfectly matched to the electronic components involved in process automation and process measuring technology
Application in Ex areas - optionally available with SIL2 intrinsically safe approvals
Vibration and shock tested according to EN 60068-2
Direct and indirect shield grounding

Область применения

Surge arresters are used to weaken residual currents from upstream lightning protection steps and to limit system-induced or -generated overvoltage surges.

HAW562 units are primarily used in process automation and in measuring and communication technology within the chemicals, pharmaceuticals, water and wastewater sectors as well as in the food industry.

Характеристики и спецификации

Стабилизатор напряжения

Принцип измерения
Стабилизатор напряжения
Принцип измерения
Стабилизатор напряжения для монтажа на DIN-рейке
Функция
Для защиты электрических элементов установки от избыточного напряжения используются специальные стабилизаторы напряжения! Благодаря этим устройствам дорогостоящие измерительные приборы находятся под надежной защитой, а установка имеет высокую готовность.
Область применения
Защита кабелей питания и/или сигнальных кабелей/кабелей связи от бросков напряжения
SIL
2
Сертификаты
ATEX
IECEx
CSA

Стабилизатор напряжения

Принцип измерения
Стабилизатор напряжения
Функция
Устройство защиты от перенапряжения для монтажа на DIN-рейке
Компактный прибор для простого заказа (без отдельного модуля монтажа и модуля защиты)
Гибкая интеграция в измерительные цепочки технологических процессов благодаря наличию сертификатов ATEX и IEC и соответствию стандарту SIL2
Совместимость с распространенными цифровыми шинами (HART, FF, PA)
Инновационный принцип заземления, предотвращающий появление низкочастотных уравнительных токов – возможность прямого и непрямого заземления экрана в одном приборе
Отсутствие перерывов в работе предприятия благодаря автоматическому сбросу по окончании разгрузки
Сертификаты
SIL2
CSA
Габаритные размеры

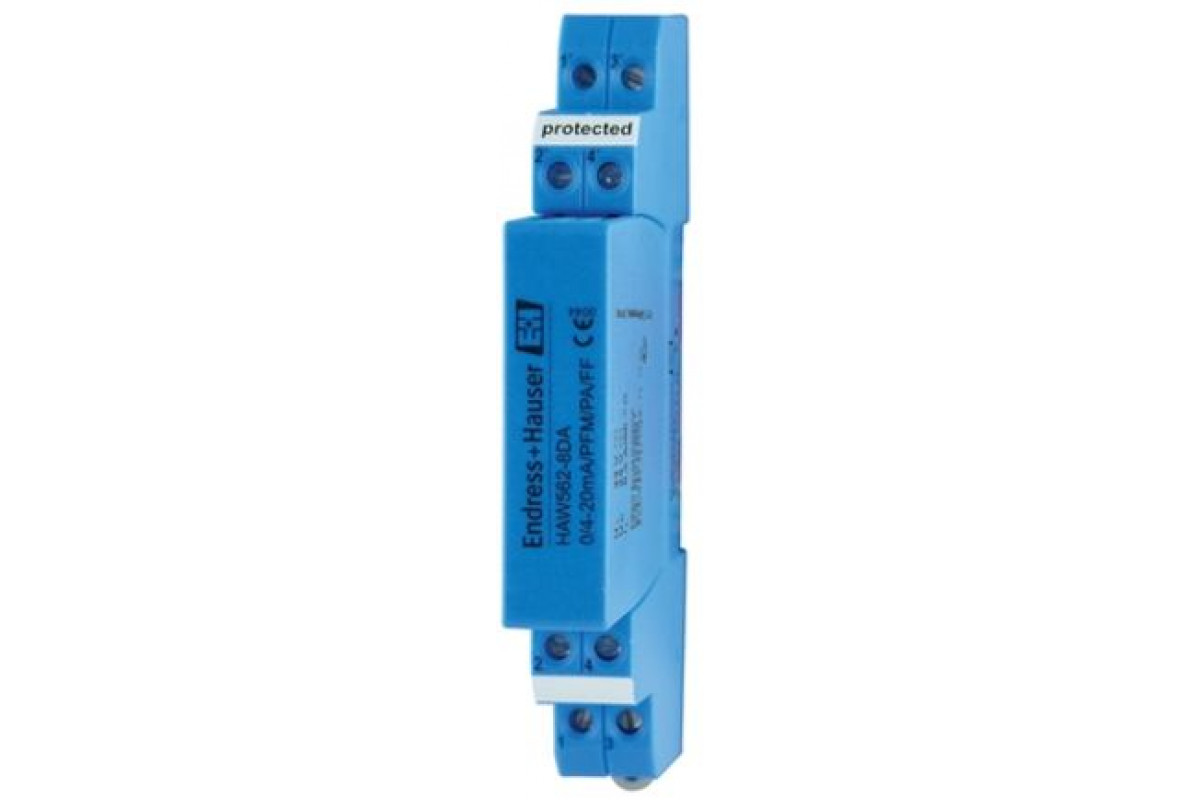

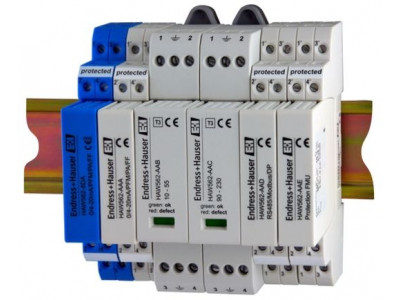

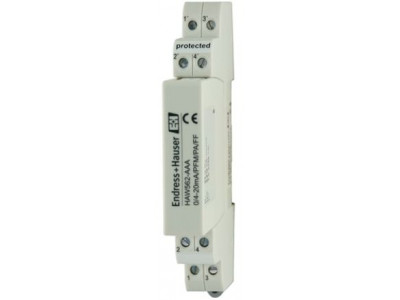

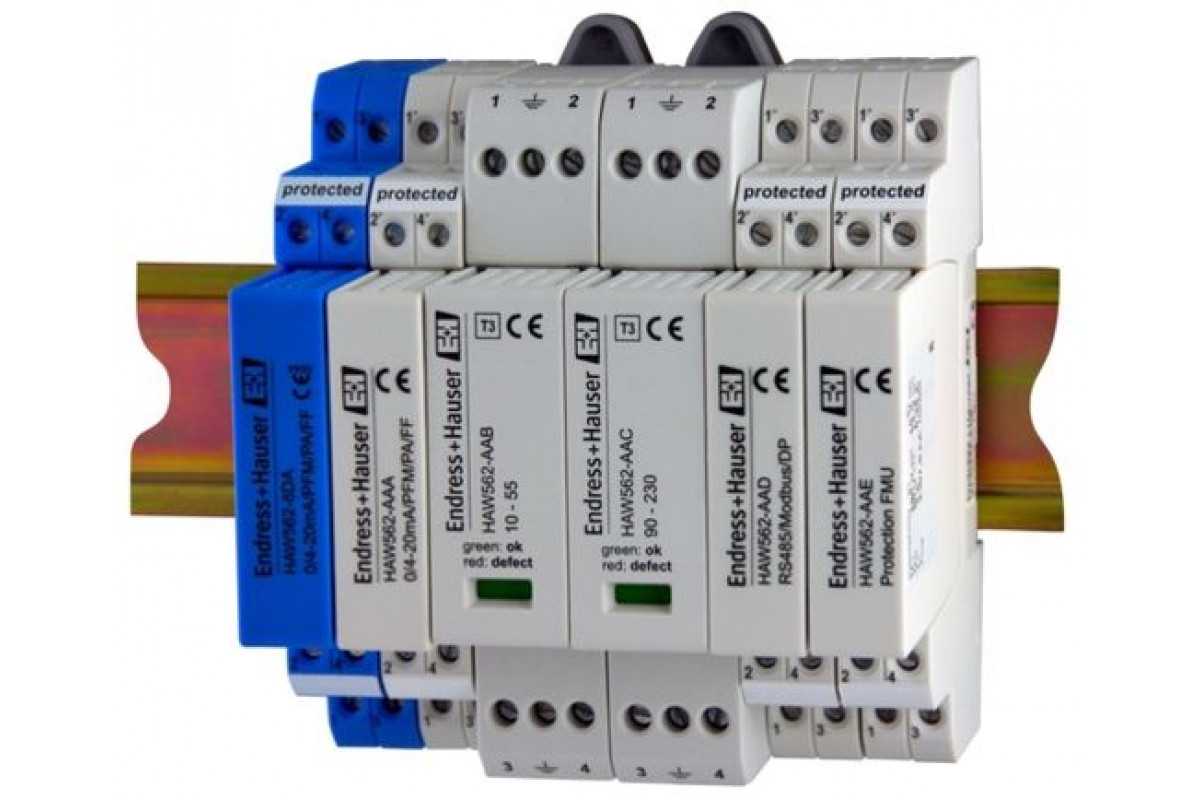

HAW562-AAA, HAW562-AAD, HAW562-AAE, HAW562-8DA:
12 x 90 x 72,5 мм
(0,47" x 3,54" x 2,85")

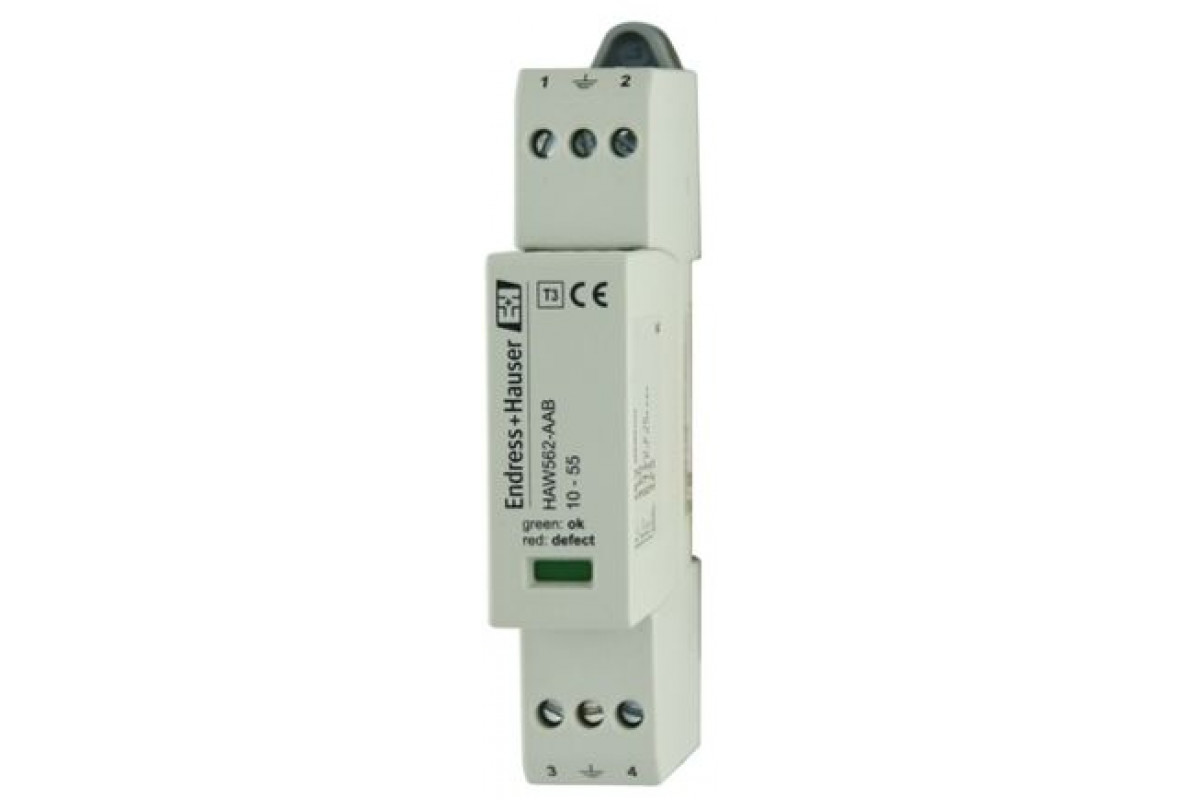

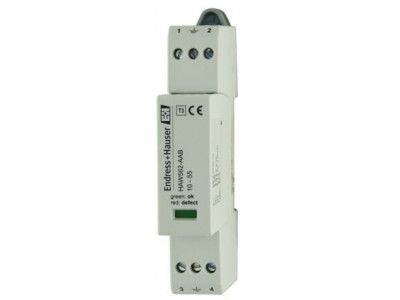

HAW562-AAB, HAW562-AAC:
18 x 90 x 73 мм
(0,71" x 3,54" x 2,87")
Напряжение
24 В/60 В/230 В/5 В/12(80) В/24 В
