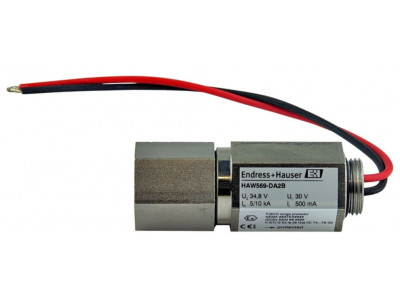

Surge arresters for field mounting

The HAW569 surge arrester is used to protect electronic components in field devices from being destroyed. It ensures that overvoltage surges which occur in signal cables (e.g. 4 to 20 mA), in communication lines of Field buses (HART, PA, FF) and in power lines are safely passed into the ground. The functionality of the electronic component to be protected is not affected as, using the impedance-free connection of the protection unit, interference voltage drops cannot be introduced.

Подробное описание HAW569

Преимущества

Compact device for the protection of signal / communication lines (Ex ia approval as an option) or for the simultaneous protection of signal, communication and supply lines (Ex d approval as an option)
Optionally available with SIL2 intrinsically safe approvals

Область применения

HAW569 units are primarily used in process automation and in measuring and communication technology within the chemicals, pharmaceuticals, water and wastewater sectors as well as in the food industry.

Характеристики и спецификации

Стабилизатор напряжения

Принцип измерения
Стабилизатор напряжения
Функция
Устройство защиты от перенапряжения для полевого монтажа
Простой и компактный монтаж непосредственно на полевом преобразователе
Комплексная защита кабелей датчиков и линий питания в одном устройстве (в частности, для преобразователей с 4-проводным подключением)
Гибкая интеграция в измерительные цепочки технологических процессов благодаря наличию сертификатов ATEX и IEC и соответствию стандарту SIL2
Совместимость с распространенными цифровыми шинами (HART, FF, PA)
Отсутствие перерывов в работе предприятия благодаря автоматическому сбросу по окончании разгрузки
Сертификаты
ATEX/IEC Ex ia для проходного исполнения
ATEX/IEC Ex d для резьбового исполнения
Габаритные размеры

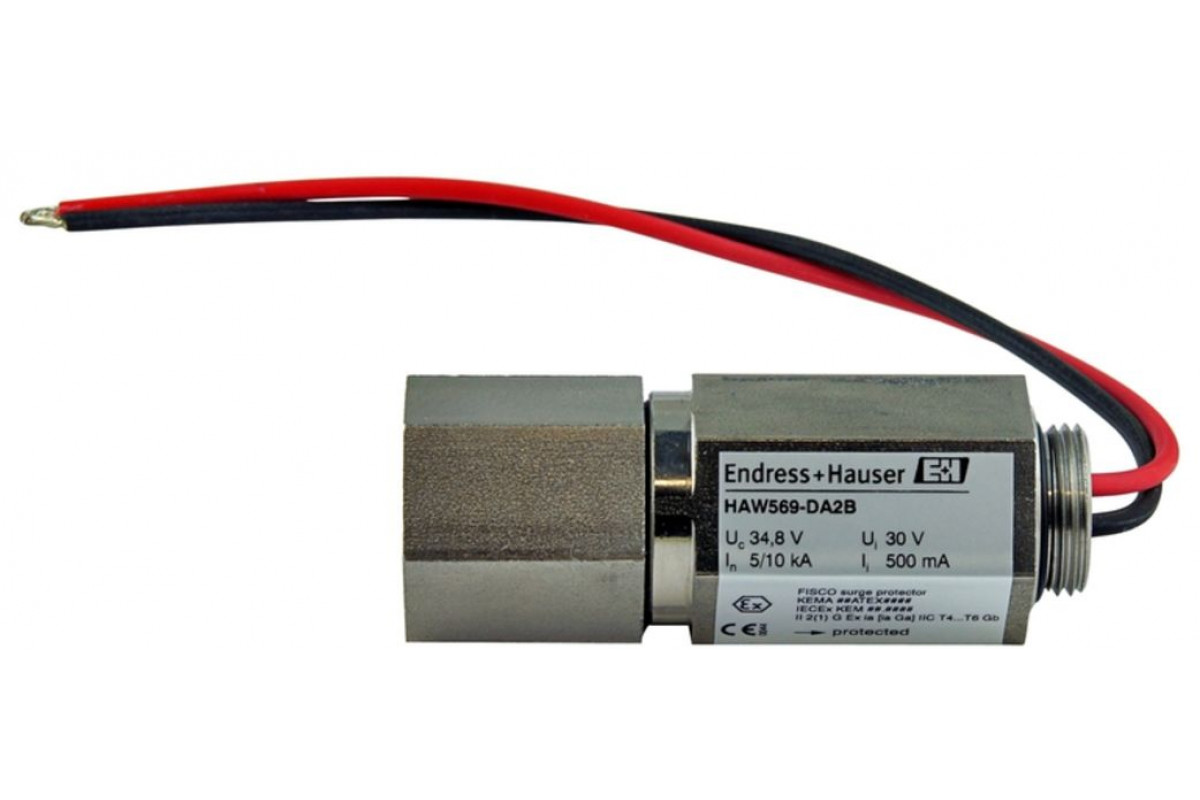

HAW569-xA2B: (проходное исполнение)
Диаметр AF/SW27, внутренняя и внешняя резьба M20x1,5, длина 77 мм (3,03")

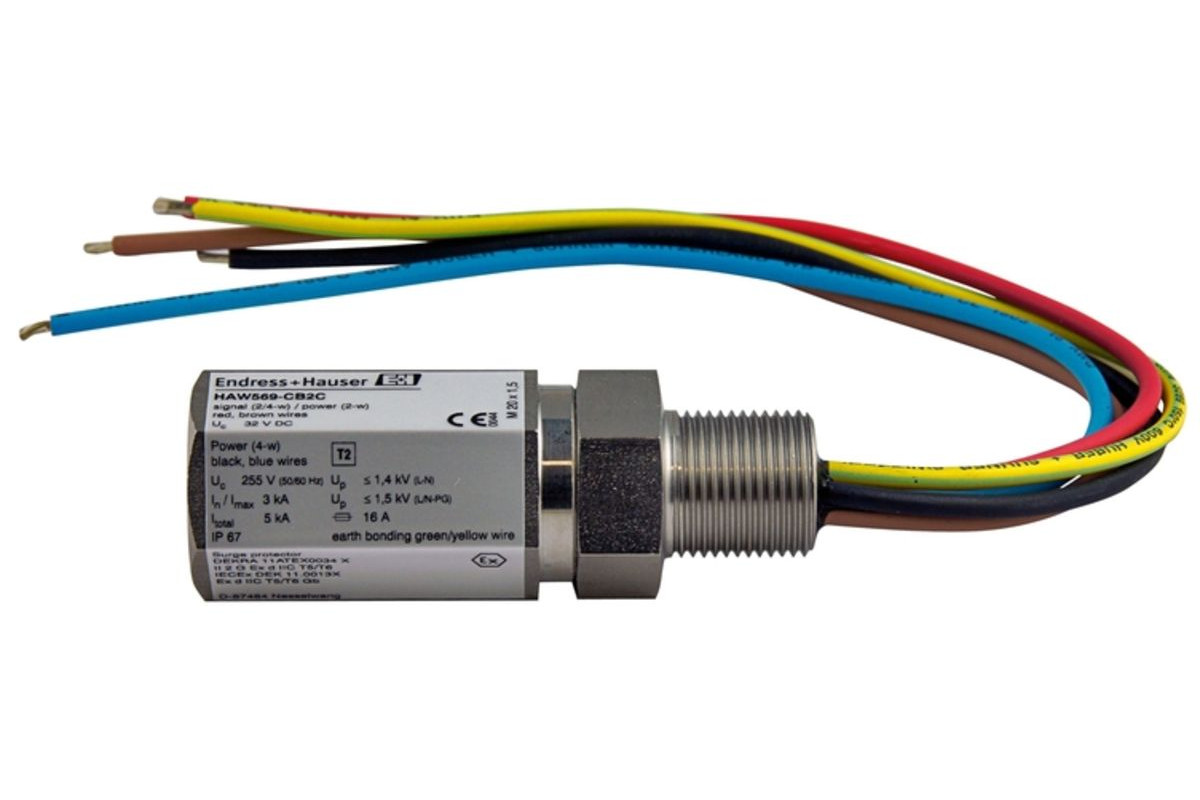

HAW569-CB2C: (резьбовое исполнение)
Диаметр AF/SW27, внешняя резьба M20, длина 83 мм (3,27")
Напряжение
24 В/120 В/230 В

Стабилизатор напряжения

Принцип измерения
Стабилизатор напряжения
Принцип измерения
Устройство защиты от избыточного напряжения для полевого монтажа
Функция
Для защиты электрических элементов установки от избыточного напряжения используются специальные устройства защиты от перенапряжения! Благодаря этим устройствам дорогостоящие измерительные приборы находятся под надежной защитой, а установка имеет высокую готовность.
Область применения
Защита кабелей питания и/или сигнальных кабелей/кабелей связи от бросков напряжения
SIL
2
Сертификаты
ATEX
IECEx
CSA
