Преобразование сигнала от термопреобразователей сопротивления Pt100 в унифицированный сигнал 4/20мА
Краткие характеристики iTEMP TMT180
Погрешность
Pt100, -200...650 °C (-328...1.202 °F) <= 0,2K / 0,08% диап.
Pt100, -50...250 °C (-58...482 °F) <= 0,1 K /0,08% диап.
Pt100, -50...250 °C (-58...482 °F) <= 0,2 K /0,08% диап.
Преимущества
- Высокая точность и долговременная стабильность во всем диапазоне температур окружающей среды
- Аварийный сигнал при отказе датчика или коротком замыкании, предварительно настраиваемый согласно NAMUR NE 43
- ЭМС согласно NAMUR NE 21
- Конфигурация измерительной точки в режиме онлайн с помощью сервисного разъема SETUP
- Установка диапазона измерения для конкретных областей применения
- Сертификат морского регистра
- Сертифицированный компонент UL 3111-1
Область применения

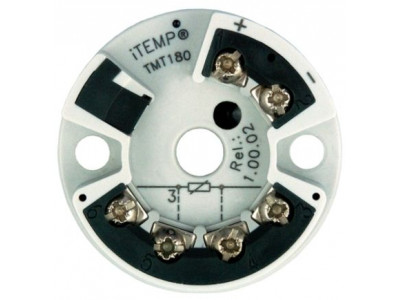

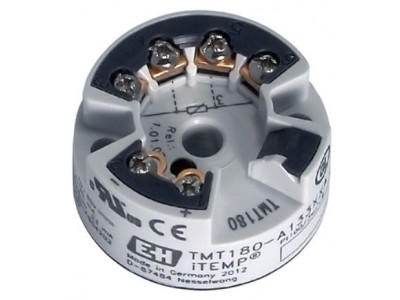

- Встраиваемый нормирующий преобразователь температуры ТМТ180 с выходным сигналом 4/20мА для преобразования сигнала от термометров сопротивления Pt100
- Входной сигнал: Термометры сопротивления Pt100
- Настройка преобразователя с помощью ПК и ПО ReadWin® 2000 или FieldCare
Характеристики и спецификации
Принцип измерения
Встраиваемый преобразовательВход
1 x Pt100Выходные сигналы
1 х аналоговый 4...20 мАНапряжение питания
10…35 В пост. токаПротокол
Настройка с помощью ПК (PCP)Монтаж
Клеммная головка, форма BПогрешность
Pt100, -200...650 °C (-328...1.202 °F) <= 0,2K / 0,08% диап.
Pt100, -50...250 °C (-58...482 °F) <= 0,1 K /0,08% диап.
Pt100, -50...250 °C (-58...482 °F) <= 0,2 K /0,08% диап.Гальваническая изоляция
нетВзрывозащита
Морской сертификат
UL согласно 3111-1
UL EX NI, IS
Метрология по ГОСТ
CSA, общее назначение
FM NI, класс I, раздел 2, группа ABCD
CSA NI, класс I, раздел 2, группа ABCD
FM/CSA NI, класс I, раздел 2, группа ABCD
Endress+Hauser iTEMP TMT180 (техническое описание)
