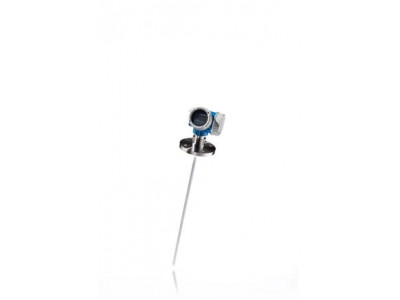

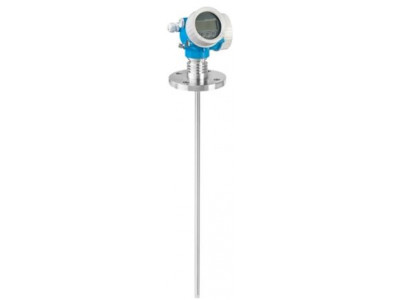

Датчик с покрытием для использования в агрессивных средах
Краткие характеристики Levelflex FMP52
Погрешность
Стержневой зонд :+/- 2 мм (0,08 дюйма)
Тросовый зонд <= 15 m (49 ft):
+/- 2 mm (0.08 in)
Тросовый зонд > 15 м (49 футов):
+/- 10 мм (0,39 дюйма)Рабочая температура
-50...+200 °C
(-58...+392 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 40 барМакс. значение измерения
Стержневой:
4 м (13 футов) Мин. ДП > 1,6
Тросовый:
25...30 м (82...98 футов) Мин. ДП > 1,6;
30...45 м (98...148 футов) Мин. ДП > 1,9Смачиваемые части
Стержневой зонд:
304, 304L, 316L, PTFE, PFA
Тросовый зонд:
304, 304L, 316, 316L, PTFE, PFA
Преимущества
- Надежное измерение даже при изменении продукта и рабочих условий
- Сокращение времени ремонта благодаря уникальной технологии HistoROM, автоматически сохраняющей и восстанавливающей текущие настройки
- Надежность измерений благодаря инновационной технологии Multi-Echo Tracking
- Разработан по ГОСТ Р МЭК 61508 и сертифицированы на применение в контурах безопасности SIL3
- Технология Heartbeat для экономически-эффективной и безопасной эксплуатации завода на протяжении всего жизненного цикла
- Простота интеграции в системы управления и системы технологического учета и интуитивно-понятный принцип управления с помощью меню на русском языке (на месте эксплуатации или через систему управления)
- Простота контрольных испытаний на соответствие SIL и WHG экономит время и средства
Область применения
Исполнение со стержневым или тросовым зондом
- Присоединение к процессу: фланцевое или соответствующее гигиеническим требованиям (Tri-Clamp, 11851)
- Температура процесса: -50 ... +200°C
- Давление процесса: -1 ... +40 бар
- Максимальный диапазон измерений: стержневое исполнение 4 м, тросовое исполнение 45 м
- Погрешность измерений: стержневой зонд ±2 мм
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, калибровочный протокол по 5 точкам
Характеристики и спецификации
Принцип измерения
Микроимпульсный принцип измеренияХарактеристики/Применение
Уровнемер с антикоррозийным покрытием зонда
Стержневое и тросовое исполнение
Материалы смачиваемых частей одобрены FDA, Встроенные модуль памяти, заводская калибровка, надежное измерение при наличии пены и изменении физических свойств продукта. moved surface + foam, for changing medias.Измерение уровня раздела фаз
Межфазное измерение уровня жидких продуктов;
Одномременное измерение общего уровня взлива и межфазного уровняДоп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus)
4-проводный (HART)
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Погрешность
Стержневой зонд :+/- 2 мм (0,08 дюйма)
Тросовый зонд <= 15 m (49 ft):
+/- 2 mm (0.08 in)
Тросовый зонд > 15 м (49 футов):
+/- 10 мм (0,39 дюйма)Температура окружающей среды
-40 °C ... 80 °CРабочая температура
-50...+200 °C
(-58...+392 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 40 барСмачиваемые части
Стержневой зонд:
304, 304L, 316L, PTFE, PFA
Тросовый зонд:
304, 304L, 316, 316L, PTFE, PFAПрисоединение к процессу
Фланец:
ASME 1 1/2"...6",
DN50...DN100,
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851Длина датчика
Стержневой зонд: 4 m (13 ft)
Тросовый зонд: 45 m (148 ft)Макс. значение измерения
Стержневой:
4 м (13 футов) Мин. ДП > 1,6
Тросовый:
25...30 м (82...98 футов) Мин. ДП > 1,6;
30...45 м (98...148 футов) Мин. ДП > 1,9Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
ASME B31.1, B31.3
AD2000Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Датчик в раздельном исполнении с кабелем 3 м/9 футов,
Газонепроницаемое уплотнение,
Удаленное управление через приложение SmartBlue и Bluetooth®Диапазон применения
Диапазон применения
Endress+Hauser Levelflex FMP52 (техническое описание)
