Для применений с высокой температурой и давлением в нефтегазовой, химической и энергетической отраслях

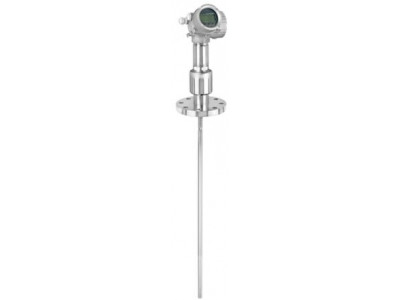

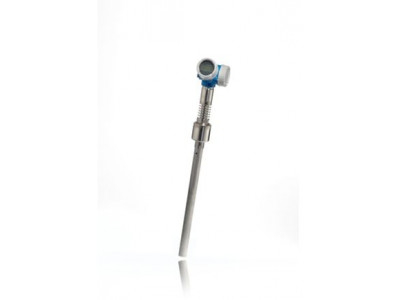

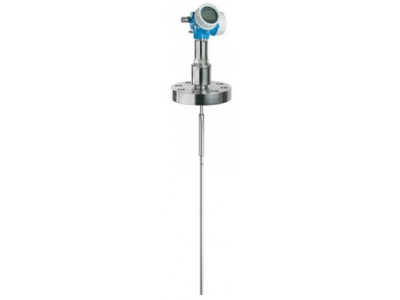

Краткие характеристики Levelflex FMP54
Погрешность
Стержневой зонд:+/- 2 мм
Тросовый зонд <= 15 м: +/- 2 мм
Тросовый зонд > 15 м: +/- 10 мм
Коаксиальный зонд: +/- 5 ммРабочая температура
XT: -196...+280 °C
HT: -196...+450 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...400 бар
(Вакуум...5800 psi)Макс. значение измерения
Стержневой:
10 м (33 фута) Мин. ДП > 1,6
Тросовый:
25 ...30 м (82 ... 98 футов) Мин. ДП > 1,6;
30 ... 45 м (98 ... 148 футов) Мин. ДП > 1,9
Коаксиальный зонд: 6 м (20 футов) Мин. ДП > 1,4Смачиваемые части
Стержневой зонд:
304, 316L, Alloy C, Керамика
Тросовый зонд:
304, 316, 316L, Alloy C, Керамика
Коаксиальный зонд:
304, 316L, Alloy C, Керамика
Преимущества
- Стабильные показания даже при изменении продукта и рабочих условий
- Система управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Стабильность показаний благодаря инновационной технологии Multi-Echo Tracking
- Программное и аппаратное обеспечение разработано и сертифицировано в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) для применения в контурах ПАЗ SIL2/SIL3
- Технология Heartbeat Technology для эффективной и безопасной эксплуатации завода на протяжении всего жизненного цикла
- Простая интеграция в системы управления или системы технологического учета и интуитивно-понятное управление (на месте или через систему управления)
- Простота контрольных испытаний на соответствие SIL и WHG экономит время и средства
Область применения
Доступны исполнения с тросовым, стержневым или коаксиальным зондом
- Присоединение к процессу: резьба
- Температура: -196 ... +450°C
- Давление: -1 ... +400 бар
- Максимальный диапазон измерения: стержневой зонд - 10 м, тросовый зонд - 45 м, коаксиальный зонд - 6 м
- Погрешность: ±2 мм
- Международные сертификаты на применения во взрывоопасных зонах, калибровочный протокол по 5 точкам, защита от перелива WHG, разрешение на использование в паровых котлах, функциональная безопасность SIL
Характеристики и спецификации
Принцип измерения
Микроимпульсный принцип измеренияХарактеристики/Применение
Прибор с премиальными характеристиками – для высокого давления/высокой температуры
Стержневой зонд, Тросовый зонд, Коаксиальный зонд
Встроенное хранилище данных, Заводская калибровка, Надежное измерение в условиях подвижной поверхности и пенообразования, а также в меняющихся продуктахИзмерение уровня раздела фаз
Одновременное измерение общего уровня взлива и межфазного уровняДоп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus)
4-проводный (HART)
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Погрешность
Стержневой зонд:+/- 2 мм
Тросовый зонд <= 15 м: +/- 2 мм
Тросовый зонд > 15 м: +/- 10 мм
Коаксиальный зонд: +/- 5 ммТемпература окружающей среды
-50...+80 °C
(-58...+176 °F)Рабочая температура
XT: -196...+280 °C
HT: -196...+450 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...400 бар
(Вакуум...5800 psi)Смачиваемые части
Стержневой зонд:
304, 316L, Alloy C, Керамика
Тросовый зонд:
304, 316, 316L, Alloy C, Керамика
Коаксиальный зонд:
304, 316L, Alloy C, КерамикаПрисоединение к процессу
Резьба:
G 1 1/2, MNPT 1 1/2
Фланец:
ASME 2"...4",
DN50...DN100,
JIS 10K, 63K,
Fisher
MasoneilanДлина датчика
Стержневой зонд: 10 м
Тросовый зонд: 45 м
Коаксиальный зонд: 6 мМакс. значение измерения
Стержневой:
10 м (33 фута) Мин. ДП > 1,6
Тросовый:
25 ...30 м (82 ... 98 футов) Мин. ДП > 1,6;
30 ... 45 м (98 ... 148 футов) Мин. ДП > 1,9
Коаксиальный зонд: 6 м (20 футов) Мин. ДП > 1,4Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.1, B31.3
AD2000
Международное разрешение для применения на котлахМорской сертификат
GL/ DNV/ ABSОпции
Датчик в раздельном исполнении с кабелем 3 м/9 футов,
Удаленное управление через приложение SmartBlue и Bluetooth®Диапазон применения
Диапазон применения
Endress+Hauser Levelflex FMP54 (техническое описание)
