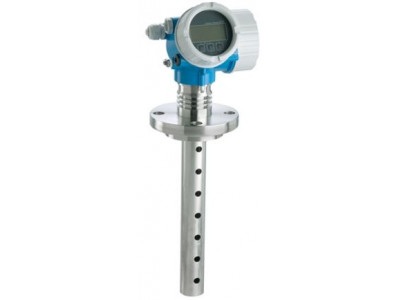

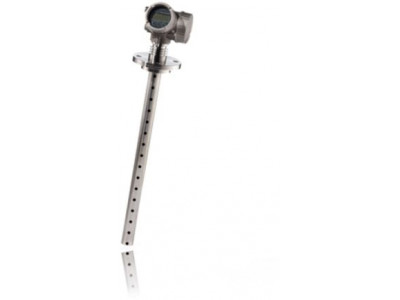

Многопараметрический уровнемер - инновационный прибор для измерения границы раздела фаз.
Краткие характеристики Levelflex FMP55
Погрешность
Стержневой зонд:
+/- 2 мм (0,08 дюйма)
Тросовый зонд:
+/- 2 мм (0,08 дюйма)
Коаксиальный зонд:
+/- 2 мм (0,08 дюйма)Рабочая температура
-40...+200°C
(-40...+392°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(Вакуум...580 psi)Макс. значение измерения
Стержневой: 4 м (13 футов)
Мин. ДП > 1,4
Тросовый: 10 м (33 фута)
Мин. ДП > 1,4
Коаксиальный: 6 м (20 футов)
Мин. ДП > 1,4Смачиваемые части
Стержневой зонд:
316L, PTFE, PFA
Тросовый зонд:
316, 316L, PTFE, PFA
Коаксиальный зонд:
316L, PTFE, PFA
Преимущества
- Надежное измерение даже при изменении продукта и рабочих условий
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Высокий уровень надежности благодаря отслеживанию и анализу нескольких эхо-сигналов (технология Multi-Echo Tracking)
- Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3
- Технология Heartbeat для экономически эффективной и безопасной эксплуатации завода на протяжении всего жизненного цикла
- Простота интеграции в системы управления или обслуживания парков КИП и интуитивно понятное меню управления (на месте или через АСУТП)
- Простота контрольных испытаний на соответствие SIL и WHG экономит время и средства
Область применения
Доступны исполнения со стержневым, тросовым или коаксиальным зондом.
- Присоединения к процессу: резьбовое или фланцевое
- Температура: -50 ... +200°C
- Давление: -1 .. +40 бар
- Максимальный диапазон измерения: стержневое исполнение 4 м, тросовое исполнение 10 м, исполнение с коаксиальным зондом 6 м
- Точность: стержневое исполнение ±2 мм
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Характеристики и спецификации
Принцип измерения
Микроимпульсный принцип измеренияХарактеристики/Применение
Прибор с повышенными характеристиками Многопараметрическое измерение (емкостный и микроимпульсный радарный принцип)
Стержневой зонд, Тросовый зонд, Коаксиальный зонд
Встроенное хранилище данных, Заводская калибровка, Надежное измерение в условиях наличия эмульсии, подвижной поверхности и пенообразования, а также в меняющихся продуктах.Измерение уровня раздела фаз
Обеспечивает одновременное измерение общего уровня взлива и межфазного уровня даже при наличии слоя эмульсии.Доп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus)
4-проводный (HART)
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Погрешность
Стержневой зонд:
+/- 2 мм (0,08 дюйма)
Тросовый зонд:
+/- 2 мм (0,08 дюйма)
Коаксиальный зонд:
+/- 2 мм (0,08 дюйма)Температура окружающей среды
-40...+80 °C
(-40...+176 °F)Рабочая температура
-40...+200°C
(-40...+392°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(Вакуум...580 psi)Смачиваемые части
Стержневой зонд:
316L, PTFE, PFA
Тросовый зонд:
316, 316L, PTFE, PFA
Коаксиальный зонд:
316L, PTFE, PFAПрисоединение к процессу
Фланец:
ASME 1 1/2"...6",
DN50...DN150,
JIS 10KДлина датчика
Стержневой зонд: 4 м
Тросовый зонд: 10 м
Коаксиальный зонд: 6 мМакс. значение измерения
Стержневой: 4 м (13 футов)
Мин. ДП > 1,4
Тросовый: 10 м (33 фута)
Мин. ДП > 1,4
Коаксиальный: 6 м (20 футов)
Мин. ДП > 1,4Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EACСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.1, B31.3
AD2000Морской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Датчик в раздельном исполнении с кабелем 3 м/9 футов,
Удаленное управление через приложение SmartBlue и Bluetooth®
Endress+Hauser Levelflex FMP55 (техническое описание)
