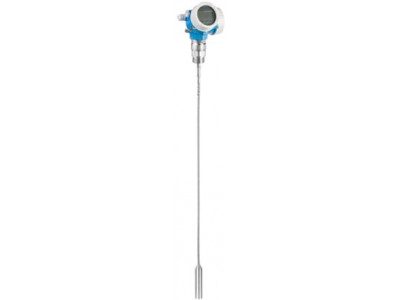

Стандартный датчик для максимально точного измерения уровня сыпучих продуктов
Краткие характеристики Levelflex FMP57
Погрешность
Стержневой зонд :+/- 2 мм (0,08 дюйма)
Тросовый зонд <= 15 m (49ft):
+/- 2 mm (0.08 in)
Тросовый зонд > 15 м (49 футов):
+/- 10 мм (0,39 дюйма)Рабочая температура
-40...+150 °C
(-40...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...16 бар
(Вакуум...232 фунт/кв. дюйм)Макс. значение измерения
Стержень:
4 м (13 футов) Мин. ДП>1,4
Трос:
20...25 м (66...82 фута) Мин. ДП >1,4;
25...30 м (82...98 футов) Мин. ДП >1,6;
30...45 м (98...148 футов) Мин. ДП >1,9Смачиваемые части
Стержневой зонд:
316Ti, 316L, PEEK, PPS
Тросовый зонд:
304, 316, 316Ti, 316L, PEEK, PPS, PA
Преимущества
- Надежное измерение даже при изменении продукта и рабочих условий
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Высокий уровень надежности благодаря отслеживанию и анализу нескольких эхо-сигналов (технология Multi-Echo Tracking)
- Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3
- Технология Heartbeat для безопасногой и экономически эффективной эксплуатации завода
- Бессбойная интеграция с системами управления или обслуживания парков приборов и интуитивно понятное меню управления (на месте или через АСУТП)
- Самые простые в мире контрольные испытания для SIL и WHG экономят время и средства
Область применения
Доступны исполнения со стержневым или тросовым зондом.
- Присоединения к процессу: резьба или фланец
- Температура: -40 ... +185°C
- Давление: -1 ... +16 бар
- Максимальный диапазон измерения: стержневое исполнение 4 м, тросовое исполнение 45 м
- Точность: ±2 мм
- Международные сертификаты на применения во взрывоопасных зонах, калибровочный протокол по 5 точкам, морские сертификаты, защита от перелива WHG, функциональная безопасность SIL
Характеристики и спецификации
Принцип измерения
Микроимпульсный принцип измеренияХарактеристики/Применение
Прибор с повышенными характеристиками для растягивающих усилий до 30 кН
Стержневой зонд, тросовый зонд
Встроенное хранилище данных. Заводская калибровка, Надежное измерение в условиях запыленности, в высоких и узких силосах, в емкостях с препятствиями.Доп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus),
4-проводный (HART),
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Погрешность
Стержневой зонд :+/- 2 мм (0,08 дюйма)
Тросовый зонд <= 15 m (49ft):
+/- 2 mm (0.08 in)
Тросовый зонд > 15 м (49 футов):
+/- 10 мм (0,39 дюйма)Температура окружающей среды
-40 °C ... 80 °CРабочая температура
-40...+150 °C
(-40...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...16 бар
(Вакуум...232 фунт/кв. дюйм)Смачиваемые части
Стержневой зонд:
316Ti, 316L, PEEK, PPS
Тросовый зонд:
304, 316, 316Ti, 316L, PEEK, PPS, PAПрисоединение к процессу
Резьба:
G1 1/2, MNPT1 1/2
Фланец:
ASME 1 1/2"...8",
DN50...DN200,
JIS 10KДлина датчика
Стержневой зонд: 4 м
Тросовый зонд: 45 мМакс. значение измерения
Стержень:
4 м (13 футов) Мин. ДП>1,4
Трос:
20...25 м (66...82 фута) Мин. ДП >1,4;
25...30 м (82...98 футов) Мин. ДП >1,6;
30...45 м (98...148 футов) Мин. ДП >1,9Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EACСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1Морской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Датчик в раздельном исполнении с кабелем 3 м/9 футов,
Удаленное управление через приложение SmartBlue и Bluetooth®
Endress+Hauser Levelflex FMP57 (техническое описание)
