Для непрерывного измерения общего уровня взлива и межфазного уровня

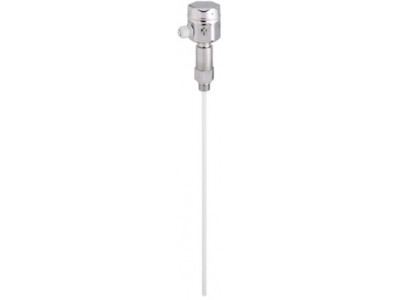

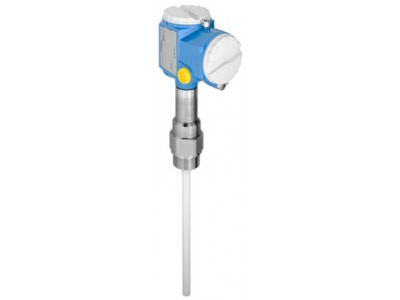

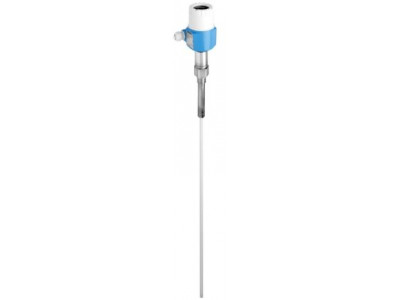

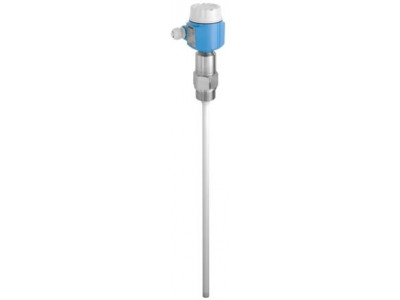

Краткие характеристики Liquicap FMI51
Погрешность
повторяемость 0,1%Рабочая температура
-80°C...200°CРабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барМакс. значение измерения
0.1 м ... 4.0 мСмачиваемые части
Изоляционный материал: PTFE,PFA
316L
Преимущества
- Допускается использование в системах ПАЗ SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508).
- Надежность и универсальность благодаря наличию большого количества сертификатов и разрешений
- Калибровка не требуется (заводская калибровка). Отсутствие необходимости проводить калибровку для рабочих сред с проводимостью от 100 мкСм/см и выше
- Части, контактирующие с процессом, являются коррозионностойкими и изготовленными из материалов, включенных в список FDA.
- Местная настройка прибора с помощью простого текстового дисплея (поставляется по заказу))
- Двухэтапная защита от перенапряжения
Область применения
При проводимости от 100 мкСм/см результаты измерений не зависят от значения диэлектрической проницаемости жидкости, что позволяет измерять различные типы жидкостей без потребности в повторной калибровке.
- Присоединение к процессу: резьба и фланцы
- Рабочее давление: от вакуума до +100 бар
- Диапазон изменения: 0.1 ... 4.0 м
- Температура: -80 ... +200°C
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Емкостной принцип измеренияХарактеристики/Применение
Полностью изолированный стержневой зонд, для стандартных и экстремальных условий процесса (температура, давление, налипания)Измерение уровня раздела фаз
Измерение межфазного уровня даже при наличии слоя эмульсииДоп.информация
Наличие неактивной части зонда
Заводская калибровка
высокое быстродействиеПитание / Коммуникация
12-36В DC HART
ЧИМПогрешность
повторяемость 0,1%Линейная погрешность для проводящих жидкостей
<0,25%Температура окружающей среды
-50°C...+70°CРабочая температура
-80°C...200°CРабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барСмачиваемые части
Изоляционный материал: PTFE,PFA
316LПрисоединение к процессу
G1/2, G 3/4, G 1, G1 1/2 /NPT 1/2, NPT 3/4, NPT 1", NPT1 1/2
Фланцы от DN25.../ASME 1".../JIS...Гигиеническое присоединение к процессу
Tri-Clamp ISO02852
Молочная гайка
Присоединение заподлицоДлина датчика
Общая длина: 6м
Неактивная длина: макс. 2мМакс. значение измерения
0.1 м ... 4.0 мСвязь
4...20мА HART
ЧИМСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ ABS/ DNVОпции
Раздельное исполнение корпуса
газонепроницаемое уплотнениеДиапазон применения
Ограниченное монтажное пространство
Изменяющиеся физические свойства измеряемого продукта, проводимость среды < 100 мкСм/см
Превышение допустимых значений температуры и давления
