Для непрерывного измерения уровня и определения границы раздела жидкостей - для широкого диапазона измерений

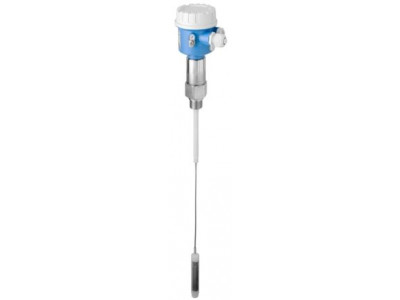

Краткие характеристики Liquicap FMI52
Погрешность
повторяемость 0,1%Рабочая температура
-80°C...200°CРабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барМакс. значение измерения
0.42 м ... 10.0 мСмачиваемые части
Изоляционный материал: FEP,PFA
316L
Преимущества
- Сертифицирован для применения в контурах ПАЗ до SIL2 в соответствии с ГОСТ Р МЭК 61508.
- Надежное и универсальное применение благодаря наличию большого количества сертификатов и разрешений
- Не требуется калибровка (заводская предварительная настройка). Отсутствие необходимости проводить калибровку для рабочих сред с проводимостью от 100 мкСм/см и выше
- Материалы, контактирующие с процессом, являются коррозионностойкими
- Местная настройка прибора с помощью простого текстового дисплея (поставляется по заказу)
- Встроенная двухкаскадная защита от перенапряжения
Область применения
Измерение не зависит от диэлектрической проницаемости жидкости, если ее электропроводность более 100 мкСм/см. Таким образом, возможно производить измерения уровня различных жидкостей без перекалибровки прибора.
- Присоединение к процессу: фланцы и резьба
- Рабочее давление: вакуум до +100 бар
- Диапазон измерения: 0,42...10,0 м
- Температура: -80...+200°
- Сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Емкостной принцип измеренияХарактеристики/Применение
Полностью изолированный стержневой зонд, применим как для типовых, так и для применений при экстремальных условиях (температура, давление)Измерение уровня раздела фаз
Границы раздела фаз жидкость / жидкость, также со слоями эмульсииДоп.информация
Наличие неактивной части зонда
Заводская калибровка
высокое быстродействиеПитание / Коммуникация
12-36В DC HART
PFMПогрешность
повторяемость 0,1%Линейная погрешность для проводящих жидкостей
<0,25%Температура окружающей среды
-50°C...+70°CРабочая температура
-80°C...200°CРабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барСмачиваемые части
Изоляционный материал: FEP,PFA
316LПрисоединение к процессу
G 3/4, G 1, G1 1/2 /NPT 3/4", NPT 1, NPT1 1/2"
Фланец от DN25.../ASME 1".../JIS...Гигиеническое присоединение к процессу
Tri-Clamp ISO02852
Молочная гайка
Присоединение заподлицоДлина датчика
Общая длина: 6м
Неактивная длина: макс. 2мМакс. значение измерения
0.42 м ... 10.0 мСвязь
4...20мА HART
ЧИМСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175Гигиенические сертификаты
EHEDGМорской сертификат
GL/ ABS/ DNVОпции

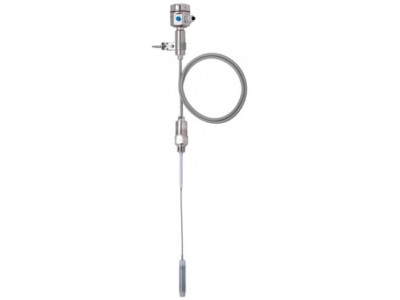

Раздельное исполнение корпуса
газонепроницаемое уплотнениеДиапазон применения
Изменяющиеся физические свойства среды, проводимость среды < 100 мкСм/см
Превышение допустимых значений температуры и давления
