Колориметрическая система для мониторинга промышленных сточных вод и оптимизации управления процессами

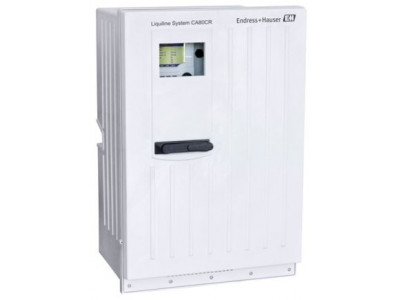

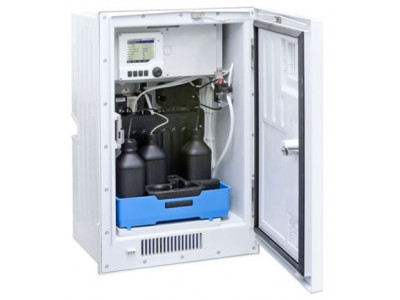

Краткие характеристики Liquiline System CA80CR
Диапазон измерения
0,03...2,5 мг/л Cr(VI)
0,2...5,0 мг/л Cr(VI))
0.2 ... 5.0 мг/лс функцией разбавления до макс. 10 ... 250 мг/л Cr(VI)Рабочая температура
4... 40 °C (39 ... 104 °F)Рабочее давление
при атмосферном давлении, < 0,2 бар абс.
Преимущества
- Стандартизированный принцип колориметрических измерений — метод на основе использования дифенилкарбазида — гарантирует соответствие нормам по сбросу.
- Снижение эксплуатационных расходов за счет автоматической калибровки и очистки, а также низкого расхода реагентов.
- Простота обслуживания: инструменты не требуются.
- Расширенная диагностика с возможностью удаленного доступа для повышения безопасности процессов.
- Быстрый ввод в эксплуатацию и принцип подключения plug & play благодаря технологии Memosens и удобной эксплуатации.
- Простота обновления функциональности — вплоть до полноценной измерительной станции — путем простого добавления модулей и подключения датчиков Memosens. Снижение затрат на установку.
Область применения
Анализатор Liquiline System CA80CR поддерживает улучшение экологических характеристик технологических процессов за счет:
- Мониторинга и оптимизации процессов очистки промышленных сточных вод на станциях водоотведения.
- Мониторинга сточных вод на кожевенных и гальванических производствах.
- Мониторинга мембранной фильтрации.
- Мониторинга предельных уровней в питьевой воде.
Характеристики и спецификации
Принцип измерения
Колориметрические анализаторыХарактеристики
Анализатор хроматов (хром VI) в водных растворахРазмер
Корпус
793 x 530 x 417 мм
31,22 x 20,87 x 16,42 дюйма
Корпус (опора)
1723 x 930 x 654 мм
67.83 x 36.61 x 25.74 дюймаКонструкция
Открытая конструкция, корпус, корпус опоры
Высокоэффективный пластик ASA-PC, дополнительная опора, покрыта стальюРабочая температура
4... 40 °C (39 ... 104 °F)Температура окружающей среды
5 .... 40 °C
Уличное исполнение: - 20 ... 40 °CРабочее давление
при атмосферном давлении, < 0,2 бар абс.Расход проб
мин. 5 мл/мин (0,17 жид. унции/мин)Консистенция проб
Содержание взвешенных твердых частиц
Мутность < 50 ЕМФ, водный, гомогенизированныйОсобенности
Простое обновление до измерительной станции с несколькими сенсорами Memosens (до 4)
Автоматическая калибровка и очистка
Возможность настройки интервалов измерения, очистки и калибровки
Модуль охлаждения для продления срока годности реагентов (опция)
2-канальное исполнение (опция)
Определяемые пользователем диапазоны измерения
Модульная конструкция для легкого расширения функций
Удаленный доступ посредством цифровых каналов передачи данныхПрименение
Мониторинг предельных значений хроматов в питьевой воде и сточных водах.
Типичные области применения – мониторинг промышленных сточных вод на дубильных производствах и в гальванических процессах.Источник питания
100... 120 В пер. тока/200... 240 В пер. тока ± 10%
24 В пост. тока ± 10%
50 ± 1 или 60 ± 1,2 ГцВыходной сигнал
2 x 0/4...20 мА
Modbus RS485/TCP (опция)
Ethernet (опция)
Реле аварийного сигналаВходной сигнал
1 или 2 канала измерения
1...4 цифровых входа для датчиков с технологией Memosens (опция)Диапазон измерения
0,03...2,5 мг/л Cr(VI)
0,2...5,0 мг/л Cr(VI))
0.2 ... 5.0 мг/лс функцией разбавления до макс. 10 ... 250 мг/л Cr(VI)Расходные материалы
Эксплуатация возможна при наличии наличие реагентов и стандартных растворов CY80CR, а также очистителя CY800. В процессе регулярного технического обслуживания используется комплект для техобслуживания CAV800.
Endress+Hauser Liquiline System CA80CR (техническое описание)
