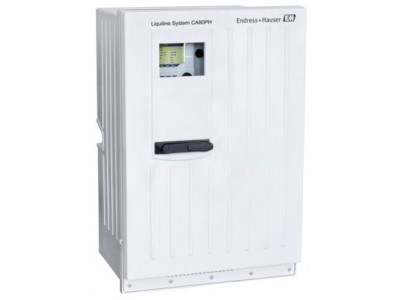

Колориметрическая система мониторинга сточных вод и оптимизации процесса удаления фосфора
Краткие характеристики Liquiline System CA80PH
Диапазон измерения
0,05...2,5 мг/л PO4-P (синий метод)
0,05...10 мг/л PO4-P (синий метод)
0,05...10 мг/л с разбавлением до макс. 2.5 ... 500 мг/л PO4-P (синий метод)
0,5...20 мг/л PO4-P (желтый метод)
0,5...50 мг/л PO4-P (желтый метод)
0,5...50 мг/л с разбавлением до макс. 10 ... 1000 мг/лl PO4-P (желтый метод)Рабочая температура
4... 40 °C (39,2 ... 104 °F)Рабочее давление
при атмосферном давлении, < 0,2 бар
Преимущества
- Быстрая и простая пусконаладка благодаря технологии Memosens и интуитивно-понятной концепции управления
- Простое расширение функциональности - в том числе до полноценной измерительной станции - путем простого добавления модулей и подключения датчиков Memosens
- Расширенная диагностика с удаленным доступом для повышения технологической безопасности
- Сокращение эксплуатационных издержек благодаря автоматической калибровке и очистке, а также длительному сроку хранения реагентов в охлаждающем модуле
- Доступно два стандартных метода измерения для всех областей применения: молибденовый синий и малибдатовый желтый
Область применения
Liquiline System CA80PH помогает оптимизировать процесс удаления фосфора на очистных сооружениях. Анализатор обеспечивает мониторинг и контроль:
- Дозирования коагулянтов в в процессе удаления фосфатов
- Измерение содержания фосфатов на входе и выходе очистных сооружений
Измерение фосфатов в замкнутом водооборотном цикле промышленных предприятий.
Характеристики и спецификации
Принцип измерения
Колориметрические анализаторыХарактеристики
Анализатор для определения содержания ортофосфатов в водных растворах
Соответствует условиям стандартного колориметрического принципа измерения – метод молибдена синего – в соответствии со стандартом DIN EN 1189 или метод ванадата молибдата.Размер
Корпус
793 x 530 x 417 мм
31,22 x 20,87 x 16,42 дюйма
Корпус (опора)
1723 x 930 x 654 мм
67.83 x 36.61 x 25.74 дюймаКонструкция

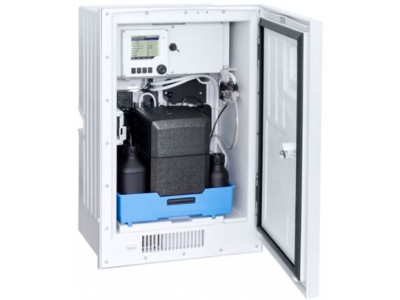

Открытая конструкция, шкаф и корпус с опорой
Высокопрочный пластик ASA-PC, дополнительная опора из стали с покрытиемРабочая температура
4... 40 °C (39,2 ... 104 °F)Температура окружающей среды
5 .... 40 °C
Уличное исполнение: - 20 ... 40 °CРабочее давление
при атмосферном давлении, < 0,2 барРасход проб
мин. 5мл/минКонсистенция проб
Содержание взвешенных твердых частиц
Мутность < 50 ЕМФ, водный, гомогенизированныйПрименение
Мониторинг и оптимизация производительности станций очистки муниципальных и промышленных сточных водИсточник питания
100 ... 120 В пер. тока/200... 240 В пер. тока ± 10%
24 В пост. тока ± 10%
50 ± 1 или 60 ± 1,2 ГцВыходной сигнал
2x 0/4...20 мА
Modbus RS485/TCPВходной сигнал
1 или 2 измерительных канала
1...4 цифровых входа для датчиков с протоколом Memosens (опционально)Диапазон измерения
0,05...2,5 мг/л PO4-P (синий метод)
0,05...10 мг/л PO4-P (синий метод)
0,05...10 мг/л с разбавлением до макс. 2.5 ... 500 мг/л PO4-P (синий метод)
0,5...20 мг/л PO4-P (желтый метод)
0,5...50 мг/л PO4-P (желтый метод)
0,5...50 мг/л с разбавлением до макс. 10 ... 1000 мг/лl PO4-P (желтый метод)Расходные материалы
Реагенты и стандартные растворы CY80H, а также чистящий раствор CY800 ("синий метод") необходимы для работы прибора. Стандартное техническое обслуживание выполняется с использованием запасных частей из комплекта для технического обслуживания CAV800.
Endress+Hauser Liquiline System CA80PH (техническое описание)
