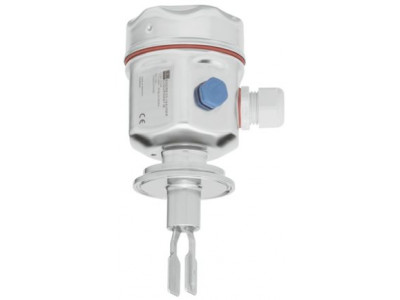

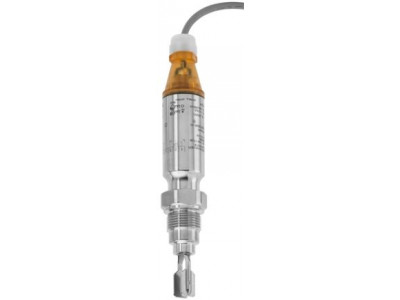

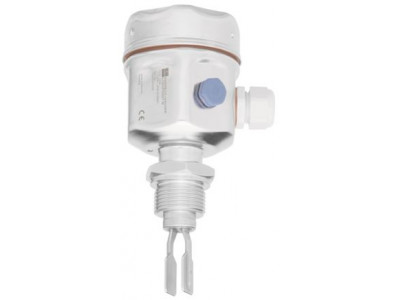

Компактный вибрационный датчик предельного уровня жидкостей для пищевой и фармацевтической промышленности
Краткие характеристики Liquiphant FTL50H
Рабочая температура
-50 °C...+150 °C
(-58 °F...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...64 бар
(Вакуум...928 фунт/кв. дюйм)Мин. плотность измеряемого продукта
0,5г/см³(опционально 0,4г/см³)
Преимущества
- Международные гигиенические сертификаты (3-A, EHEDG, ASME BPE). Материалы, одобренные FDA
- Электрополировка и пассивирование поверхности
- Международные сертификаты взрывозащиты и защиты от перелива (WHG)
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации.Мониторинг вибровилки на появление повреждений: надежное функционирование
- Возможность использования в системах ПАЗ SIL2/SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) и ГОСТ Р МЭК 61511 (IEC 61511-1)
- Калибровка не требуется, простой ввод в эксплуатацию
- Большой выбор стандартизованных гигиенических присоединений для процессов с высокими гигиеническими требованиями
Область применения
Датчик предельного уровня с полностью сварным корпусом для всех жидкостей.
- Присоединения к процессу: резьбы, фланцы и гигиенические присоедения (Tri-Clamp, молочная гайка, асептические, DRD, SMS, Varivent)
- Температура: -50 ... +150°C
- Давление: -1 ... +64 бар
- Материал датчика: 316L
- Международные сертификаты взрывозащиты, защиты от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Модульная и полностью сварная конструкция
Исполнение для пищевой и фарцевтической отраслей
Шероховатость поверхности до 0,38мкм (электрополировка)
Широкий выбор присоединений к процессу
Аналоговые и цифровые выходные сигналы
Сертификаты на различные применения (напр., EHEDG,3A)
Комактная конструкция, напр., для установки в трубопроводДоп.информация
Определение наличия пены
Определение измерения плотностиПитание / Коммуникация
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМТемпература окружающей среды
-50 °C ... 70 °CРабочая температура
-50 °C...+150 °C
(-58 °F...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...64 бар
(Вакуум...928 фунт/кв. дюйм)Мин. плотность измеряемого продукта
0,5г/см³(опционально 0,4г/см³)Смачиваемые части
316LПрисоединение к процессу
Резьба:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 25A...100AГигиеническое присоединение к процессу
Tri-Clamp ISO2852
Молочная гайка
Асептическое присоединение
DRD
SMS
VariventСвязь
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SIL2/SIL3Сертификат по конструкции
EN 10204-3.1
AD2000Гигиенические сертификаты
CoC ASME-BPEМорской сертификат
GL/ ABS/ DNVКомпоненты
FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR
Принцип измерения
Вибрационное измерение плотностиХарактеристики/Область применения
Liquiphant M для измерения плотности
с вычислителем плотности FML621
Измерение температуры и давления
Модульное полностью сварное исполнение корпуса
Фокус: пищевые и фармацевтические продукты
Поверхность до 0,3 мкмПитание/Коммуникация
Питание преобразователя (MUS)Температура окружающей среды
-50...70°C
-50...60°C для взрывоопасных областей примененияРабочая температура
0...80°C (достоверность данных погрешности)
-50...0°C / 80...150°C (с сокращенными техническими данными)Рабочее давление абс.
0...25 бар
>25...64 бар (с сокращенными техническими данными)Смычиваемые части
316LГигиеническое присоединение
3A
EHEDGДлина датчика
Компактное исполнение: 50,5 ммВыходные сигналы
ИмпульсныйСертификаты/Разерешения
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIНазначения
Ввод в эксплуатацию с помощью ReadWin2000Компоненты
Вычислитель плотности FML621Другие сертификаты и нормативы
SIL2/SIL3
Endress+Hauser Liquiphant FTL50H (техническое описание)
