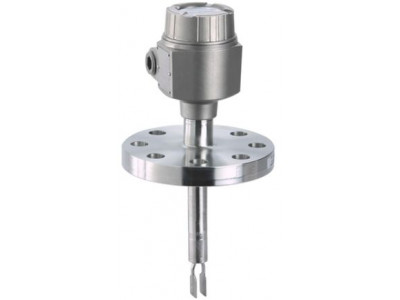

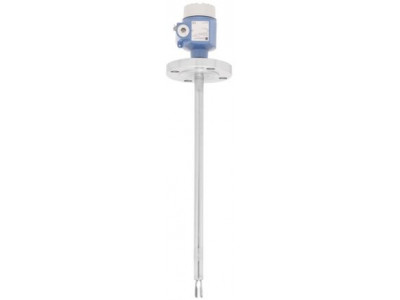

Датчик предельного уровня жидкостей, пригодный для использования в любых отраслях промышленности
Краткие характеристики Liquiphant FTL51
Рабочая температура
-50 °C...+150 °C
(-58 °F...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 барМин. плотность измеряемого продукта
0,5г/см³(опционально 0,4г/см³)
Преимущества
- Возможность использования в системах ПАЗ SIL2/SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) и ГОСТ Р МЭК 61511 (IEC 61511-1)
- Международные сертификаты взрывозащиты и защиты от перелива (WHG)
- Калибровка не требуется, простой ввод в эксплуатацию
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации. Мониторинг вибровилки на появление повреждений: надежное функционирование
- Дополнительные меры для защиты окружающей среды
- Большой выбор стандартизованных присоединений к процессу для всех областей применения
- Корпус из нержавеющей стали (316L) и вибровилка из материала повышенной коррозионной стойкости (Alloy)
Область применения
Датчик предельного уровня с удлинительной трубкой для всех жидкостей.
- Присоединения к процессу: резьба, фланцы и гигиенические присоединения (Tri-Clamp)
- Температура: -50 ... +150°C
- Давление: -1 ... +100 бар
- Материалы датчика: 316L, Alloy
- Международные сертификаты взрывозащиты и защиты от перелива (WHG)
Характеристики и спецификации
Принцип измерения
Вибрационное измерение плотностиХарактеристики/Область применения
Liquiphant M для измерения плотности
с вычислителем плотности FML621
Измерение температуры и давления
Модульный корпус
Широкий выбор присоединений к процессу
Удлинитель трубы до 3 м (опция: 6 м)Питание/Коммуникация
Питание преобразователя (MUS)Температура окружающей среды
-50...70°C
-50...60°C для взрывоопасных областей примененияРабочая температура
0...80°C (достоверность данных погрешности)
-50...0°C / 80...150°C (с сокращенными техническими данными)Рабочее давление абс.
0...25 бар
>25...100 бар (с сокращенными техническими данными)Смычиваемые части
316L/C4Длина датчика
115...3000 мм
>3000...6000 мм (опция)Выходные сигналы
ИмпульсныйСертификаты/Разерешения
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIНазначения
Ввод в эксплуатацию с помощью ReadWin2000Компоненты
Вычислитель плотности FML621Другие сертификаты и нормативы
SIL2/SIL3
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Концепция модульного корпуса
Широкий выбор присоединений к процессу
Аналоговые интерфейсы и интерфейсы цифровых шин
Множество сертификатов (таких как Ex, WHG)
Удлинитель трубы до 3 м (опция: 6 м)Доп.информация
Определение наличия пены
Определение изменения плотностиПитание / Коммуникация
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМТемпература окружающей среды
-50 °C ... 70 °CРабочая температура
-50 °C...+150 °C
(-58 °F...+302 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 барМин. плотность измеряемого продукта
0,5г/см³(опционально 0,4г/см³)Смачиваемые части
316L / AlloyПрисоединение к процессу
Резьба:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 25A...100AГигиеническое присоединение к процессу
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1,DIN DN25 ... DN100, ANSI 1" ... 4",JIS 25A ... 100AДлина датчика
130мм (Liquiphant II)
148мм ... 6000ммСвязь
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SIL2/SIL3Сертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ ABS/ DNVОпции
Корпус из нержавеющей стали для применения в нефтегазовой отраслиКомпоненты
FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMURЗамена
Liquiphant FTL51B
Endress+Hauser Liquiphant FTL51 (техническое описание)
