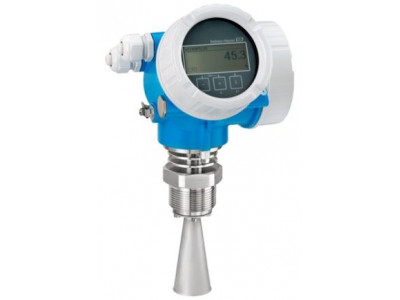

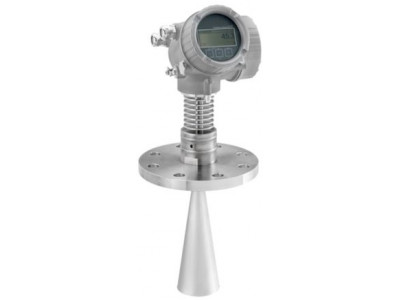

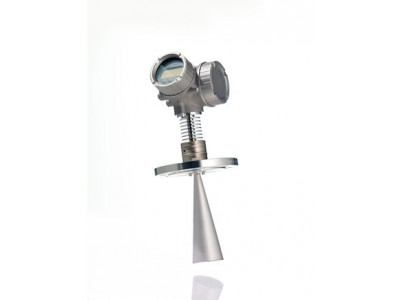

Стандартный прибор для измерения уровня жидких продуктов при экстремальных условиях процесса.
Краткие характеристики Micropilot FMR51
Погрешность
+/- 2 ммРабочая температура
XT: -196...+280 °C
HT: -196...+450 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...160 барМакс. значение измерения
Макс. значение измеренияСмачиваемые части
316L, Alloy C, PTFE, керамика
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3 (при однородном резервировании)
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Высокая надежность даже при наличии препятствий в зоне распространения сигнала благодаря инновационной технологии Multi-Echo Tracking
- Бессбойная интеграция с системами управления или обслуживания парков приборов и интуитивно понятное меню на русском языке (управление на месте или через АСУТП)
- Технология Heartbeat обеспечивает безопасную и экономически эффективную эксплуатацию оборудования на протяжении всего жизненного цикла
- Самые простые в мире контрольные испытания для SIL и WHG экономят время и средства
- Высокий уровень безопасности благодаря двойной керамической муфте и газонепроницаемому уплотнению
Область применения
Рупорная антенна для измерения уровня даже при экстремальных условиях.
- Присоединение к процессу: резьбовое, Tri-Clamp или фланец
- Температура: -196 ... +450°C
- Давление: -1 ... +160 бар
- Максимальный диапазон измерений: 40 м (70 м для исполнения с расширенными динамическими характеристиками)
- Точность: ±2 мм
- Международные сертификаты на применения во взрывоопасных зонах, калибровочный протокол по 5 точкам, морские сертификаты, защита от перелива WHG, функциональная безопасность SIL
Характеристики и спецификации
Принцип измерения
Радарный принцип измеренияХарактеристики/Применение
Бесконтактный радарный уровнемер для жидких продуктов;
Рупорные антенны для экстремальных условий применения
Диаметр антенны: 40...100 ммДоп.информация
Heartbeat Technology,
SIL 2 в соответствии с ГОСТ Р МЭК 61508,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
Безопасность и надежность благодаря технологии Multi-Echo Tracking,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus)
4-проводный (HART)
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Архив данных
HistoROMПогрешность
+/- 2 ммТемпература окружающей среды
-50...+80 °C
(-58...+176 °F)Рабочая температура
XT: -196...+280 °C
HT: -196...+450 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...160 барСмачиваемые части
316L, Alloy C, PTFE, керамикаПрисоединение к процессу
Резьбовое:
MNPT 1 1/2, R 1 1/2
Фланцевое:
DN50...DN150,
ASME 2"...6",
JIS 10K, 63KГигиеническое присоединение к процессу
Tri-Clamp ISO2852Использование
ИспользованиеМакс. значение измерения
Макс. значение измерения-
Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KCСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ABS/LR/BV/DNVОпции
Дисплей,
Пользовательская настройка параметров,
Удаленное управление через приложение SmartBlue и Bluetooth®,
Газонепроницаемое уплотнение,
Удлинитель антенны,
Отсутствие ПКВДиапазон применения
Диапазон применения
Endress+Hauser Micropilot FMR51 (техническое описание)
