Рупорная и параболическая антенна для применения в коммерческом учете

Micropilot FMR540 предназначен для использования в коммерческом учете. Одобрен NMi и PTB, отвечает всем стандартам согласно OIML R85 и APL 3.1B и всем российским требованиям. FMR540 с параболической антенной - отличное решение для РВС высотой до 40 м, а рупорная антенна предназначена для открытых пространств, не позволяющих использования параболической антенны ввиду геометрии резервуара/патрубка. Экономичная и простая установка производится с помощью 4-жильного кабеля, по которому передается сигнал HART и обеспечивается искробезопасное питание 24В постоянного тока.

Краткие характеристики Micropilot FMR540

Погрешность
+/- 1 мм
Рабочая температура
-40 °C ... 200 °C
Рабочее давление абс. / макс. предел избыточного давления
Рупорная: вакуум...16 бар (232 фунт/кв. дюйм)
Параболическая: вакуум...6 бар (87 фунт/кв. дюйм)
Использование UNIflange: вакуум...1 бар (14,5 фунт/кв. дюйм)
Макс. значение измерения
Макс. значение измерения
Смачиваемые части
316L

Подробное описание Micropilot FMR540

Преимущества

Точность более 1 мм
Национальные сертификаты (NMi, PTB, ГОСТ) для коммерческого учета
Может использоваться как отдельный прибор измерения уровня, так и в составе системы Tank Gauging (системы измерения массы и объема продукта в резервуаре)
Экономичная и простая установка производится с помощью 4-жильного кабеля, по которому передается сигнал HART и обеспечивается искробезопасное питание 24В постоянного тока.
Специальный шаровой позиционер позволяет установить прибор перпендикулярно зеркалу продукта, не взирая на неидеальность фланца
Удобная настройка на месте эксплуатации посредством алфавитно-цифрового дисплея и меню
Простота ввода в эксплуатацию, документации и диагностики при помощи системного программного обеспечения (FieldCare)

Область применения

Параболическая антенна, предназначенная для открытых пространств высотой до 40 м, обеспечивает точную фокусировку излучения. Это позволяет устанавливать уровнемер вблизи стенок резервуара. Рупорная антенна подходит для открытых пространств. Идеальное решение для патрубков малых размеров, таких как 4"/DN100.

Присоединение к процессу: фланец
Температура: -40 ... +200°C
Давление: от вакуума до +16 бар
Максимальный диапазон измерения: 40 м
Точность более ±1 мм
Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL

Характеристики и спецификации

Непрерывное измерение/жидкие продукты

Принцип измерения
Радарный принцип измерения
Характеристики/Применение

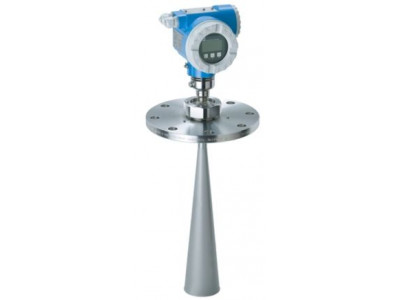

Рупорная антенна:
Высоточное измерение в ограниченных условиях монтажа.
Идеально подходит для резеруаров высотой до 20м

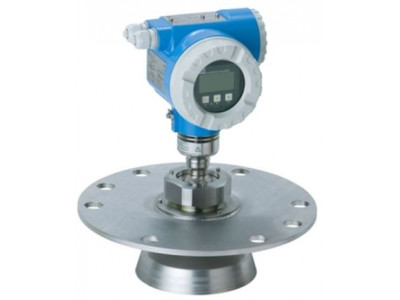

Параболическая антенна:
Высокоточное измерение при монтаже на патрубках. Идеально подходит для резеруаров высотой до 40м
Питание / Коммуникация
4х-проводная схема подключения (HART)
Архив данных
HistoROM
Погрешность
+/- 1 мм
Температура окружающей среды
Стандарт:
-40 °C ... 80 °C
При калибровке согласно промышленным стандартам:
-25 °C ... 60 °C
Рабочая температура
-40 °C ... 200 °C
Рабочее давление абс. / макс. предел избыточного давления
Рупорная: вакуум...16 бар (232 фунт/кв. дюйм)
Параболическая: вакуум...6 бар (87 фунт/кв. дюйм)
Использование UNIflange: вакуум...1 бар (14,5 фунт/кв. дюйм)
Смачиваемые части
316L
Присоединение к процессу
Рупорная антенна: DN100, DN150 Фланцы
унифланцы DN150, DN200, DN250
Параболическая антенна: Унифланы
позиционер DN200, DN250
При значениях ДП < 1.9, обратитесь в ближайший офис Endress+Hauser
Использование
Использование
Макс. значение измерения
Макс. значение измерения
Связь
4...20 мА HART
Сертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, NEPSI
Диапазон применения
Максимальный диапазон измерений зависит от формы резервуара и/или области применения

Интенсивное образование налипаний или
конденсата
FMR53x
Существующие успокоительные трубы с неидеальными условиями измерения
FMR532
