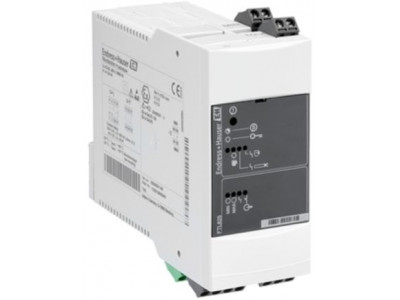

Преобразователь для датчиков предельного уровня FTL80, FTL81 и FTL85

Nivotester обеспечивает подачу напряжения постоянного тока на вибрационный датчик предельного уровня Liquiphant FTL8x по двухпроводному кабелю. Осуществляет анализ значений тока (4-20 мА, дискретный), получаемых от датчика Liquiphant, с выдачей сигнала переключения. Сигнальные входы Nivotester FTL825 гальванически изолированы от кабелей питания и выходных цепей и могут быть заказаны отдельно. Применим в системах ПАЗ созначением уровня функциональной безопасности до SIL3 в отраслях, где использование дублирующих или разнородных систем резервирования нежелательно или невозможно.

Подробное описание Nivotester FTL825

Преимущества

Использование в системах ПАЗ с требуемым уровнем полноты функциональной безопасности SIL3, в соответствии сГОСТ Р МЭК 61508/ГОСТ Р МЭК 61511/ ISA 84-1.
Функциональные тесты: межтестовый интервал до 12 лет, тестирование датчиковнажатием кнопки на преобразователе
Для контуров ПАЗ до SIL3в химической, нефтехимической и нефтегазовой промышленности со следующими требованиями: нежелательность или невозможность резервирования; максимальные межтестовые интервалы; функциональные тесты невыполнимы или крайне сложны и затратны
Встроенная функция блокировки (самоудержание)
4 выхода коммутации (с возможностью раздельного анализа): 2 контакта предельного уровня на основе тока покоя для выдачи выходного сигнала с резервированием; 1 сигнальный контакт (например, для индикатора); 1 контакт сигнала сбоя в качестве переключающего контакта.

Область применения

Отказоустойчивый преобразователь для вибрационного датчика предельного уровня, монтируемый на DIN-рейку.

Температура окружающей среды: -20 ... +60°C
Международные сертификаты взрывозащиты, защита от перелива WHG

Характеристики и спецификации

Контроль предельного уровня/жидкие продукты

Принцип измерения
Вибрационные датчики, жидкие продукты
Характеристики/Применение
Отказоустойчивый уровнемер: предельный уровень.
Крепление на монтажной рейке
Подключение к FTL80/81/85
Постоянный самомониторинг, сигнал LIVE.
Доп.информация
SIL 3 по IEC 61508.
Питание / Коммуникация
85...253 В перем./пост. тока
20...30 В перем. тока/20...60 В пост. тока
Температура окружающей среды
–20 ... +60 °C
Связь
2 контакта безопасности SPST (предельный уровень)
1 контакт SPST для сигнала
1 контакт SPDT для отказов
Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI
Сертификаты безопасности
Защита от перелива WHG
Обнаружение утечек
Морской сертификат
GL/ ABS/ LR/ BV/ DNV
