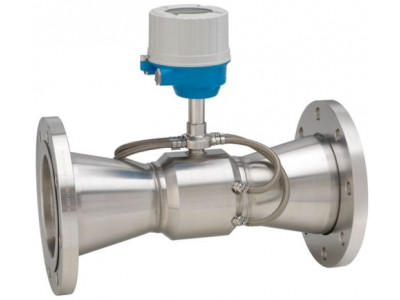

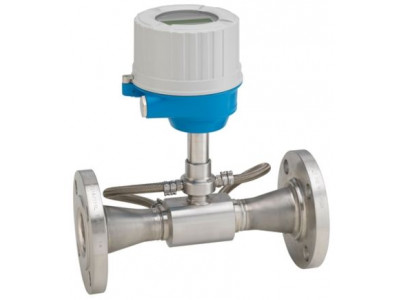

Economical Ultrasonic flowmeter with integrated temperature measurement
Краткие характеристики Proline Prosonic Flow E 100
Макс. погрешность измерения
Объемный расход:
- ±0,5 % или ± 0.02% ИЗМ при 0,5 ... 10 м/с (1,6 ... 33 фут/с)
- ±0,7 % ИЗМ при скорости потока < 0,5 м/с (1,64 фут/с)Диапазон измерения
0,025 ... 5 м/с (0,02 ... 16,4 фут/с)
0 ... 6360 дм3/мин (0 ... 1680 гал/мин)Диапазон температур продукта
0...150 °CМакс. рабочее давление
PN 25 / ASME класс 150Смачиваемые материалы
Измерительная трубка: 1.4301 (F304)
Присоединение к процессу: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105
Преимущества
- Long-term stability – reliable, robust sensor
- Reducing further measuring point – multivariable device
- Dependable flow measurement – high turndown (200:1)
- Time-saving local operation without additional software and hardware – integrated web server
- Extended calibration intervals – integrated device verification due to Heartbeat Technology
- Easy commissioning – brief parameter explanations
Область применения
- The measuring principle is independent of pressure, density, temperature and conductivity
- Bidirectional measuring of demineralized water applications for utilities, e.g. boiler condensate return lines
Device properties:
- Accuracy up to ±0.5 % (flow) or acc. to EN 1434 Cl. 2, ±2.0 °C (± 3.6 °F) (temp.)
- Process temperatures up to 150 °C (302 °F)
- Entire meter housing made of stainless steel
- 4-20 mA HART, pulse/frequency output
- Local display for reading and monitoring available
- Robust transmitter housing
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Экономичный ультразвуковой расходомер со встроенной функцией измерения температуры. Двунаправленное измерение деминерализованной воды в технологических областях применения, например в обратных линиях конденсата бойлера.Функции датчика
Долговременная стабильность – надежный прочный датчик. Снижение количества точек измерения – многопараметрический прибор. Измерение расхода в широких пределах – большой диапазон пределов измерений (200:1). Точность измерений до 0,5% для расхода и ±2,0 °C (± 3,6 °F) для температуры. Рабочая температура до 150 °C (302 °F).Особенности преобразователя
Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Увеличенные интервалы калибровки – встроенная функция верификации прибора на основе технологии Heartbeat. Простой ввод в эксплуатацию – краткие пояснения к параметрам. 4...20 мА HART, импульсный/частотный выход. Доступен локальный дисплей для просмотра и мониторинга значений.Диапазон номинальных диаметров
DN 50 ... 150 (2"... 6")Смачиваемые материалы
Измерительная трубка: 1.4301 (F304)
Присоединение к процессу: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105Измеряемые параметры
Объемный расход, расчетный массовый расход, скорость потока, скорость звука, температураМакс. погрешность измерения
Объемный расход:
- ±0,5 % или ± 0.02% ИЗМ при 0,5 ... 10 м/с (1,6 ... 33 фут/с)
- ±0,7 % ИЗМ при скорости потока < 0,5 м/с (1,64 фут/с)Диапазон измерения
0,025 ... 5 м/с (0,02 ... 16,4 фут/с)
0 ... 6360 дм3/мин (0 ... 1680 гал/мин)Макс. рабочее давление
PN 25 / ASME класс 150Диапазон температур продукта
0...150 °CДиапазон окружающей температуры
-20...60 °CМатериал корпуса сенсора
Нержавеющая стальМатериал корпуса преобразователя
Компактное исполнение: AlSi10Mg, с покрытиемСтепень защиты
Стандартный вариант: IP66/67, защитная оболочка типа 4X
С открытым корпусом: IP20, защитная оболочка типа 1Дисплей/Настройка
Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
Возможна настройка посредством веб-браузера и управляющего ПОВыходные сигналы
4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
НетИсточник питания
19,2 ... 28,8 В пост. токаСертификаты на взрывозащиту
НетБезопасность изделия
Маркировка CE, C-Tick, EACМетрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)Сертификаты и нормативы по давлению
PEDСертификаты на материалы
Материал 3.1
Endress+Hauser Proline Prosonic Flow E 100 (техническое описание)
