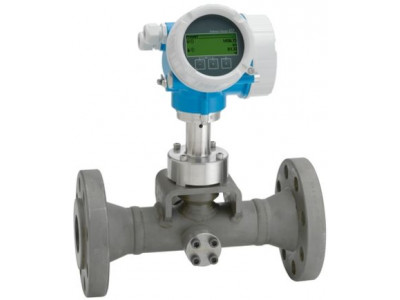

Sensor enabling primary element corrosion inspection. Only available for North America
Краткие характеристики Proline Prowirl C 200
Макс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %Диапазон измерения
Жидкость: 0,99...545 м³/ч (0,58...321 фут³/мин)
в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F)
Пар, газ: 13,8...7262 м³/ч (8,12...4274 фут³/мин)
в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс)Диапазон температур продукта
–40...+400 °C (–40...+752 °F)Макс. рабочее давление
Класс 900Смачиваемые материалы
Измерительная труба: SA‐106, марка B/SA‐333, марка 6
Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2
Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668
Присоединение: SA‐105/SA‐350 LF2
Преимущества
- Compliance to AER – enables customer to fulfill inspection requirements
- Higher process control – unique inspection concept allows visual assessment of primary element
- High process safety - resistant to intergranular stress corrosion cracking
- Convenient device wiring – separate connection compartment
- Safe operation – no need to open the device due to display with touch control, background lighting
- Integrated verification – Heartbeat Technology™
Область применения
- For steam applications with high chloride content (SAGD) aligned with AER Directive 017 Guidelines.
Device properties
- Sensor made of carbon steel
- Material for low medium temperatures
- Display module with data transfer function
- Robust two-chamber housing
- Plant safety: CSA C/US and SIL approvals
Характеристики и спецификации
Принцип измерения
ВихревойЗаголовок для продукта
Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017.Функции датчика
Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта.Особенности преобразователя
Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус.Диапазон номинальных диаметров
DN 50...150 (2...6")Смачиваемые материалы
Измерительная труба: SA‐106, марка B/SA‐333, марка 6
Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2
Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668
Присоединение: SA‐105/SA‐350 LF2Измеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %Диапазон измерения
Жидкость: 0,99...545 м³/ч (0,58...321 фут³/мин)
в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F)
Пар, газ: 13,8...7262 м³/ч (8,12...4274 фут³/мин)
в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс)Макс. рабочее давление
Класс 900Диапазон температур продукта
–40...+400 °C (–40...+752 °F)Диапазон окружающей температуры
Компактное исполнение (стандартное): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартное): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X
Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Возможно использование выносного дисплеяВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с частотным/импульсным/релейным выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, частотный/импульсный/релейный выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход)Сертификаты на взрывозащиту
cCSAusФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)Сертификаты и нормативы по давлению
CRNСертификаты на материалы
Сертификат на материал 3.1
NACE MR0175, тестирование сварки согласно ASME IX (по запросу)
Принцип измерения
ВихревойЗаголовок для продукта
Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017.Функции датчика
Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продуктаОсобенности преобразователя
Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус.Диапазон номинальных диаметров
DN 50...150 (2...6")Смачиваемые материалы
Измерительная труба: SA‐106, марка B/SA‐333, марка 6
Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2
Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668
Присоединение: SA‐105/SA‐350 LF2Измеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %Диапазон измерения
Жидкость: 0,99...545 м³/ч (0,58...321 фут³/мин)
в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F)
Пар, газ: 13,8...7262 м³/ч (8,12...4274 фут³/мин)
в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс)Макс. рабочее давление
Класс 900Диапазон температур продукта
–40...+400 °C (–40...+752 °F)Диапазон окружающей температуры
Компактное исполнение (стандартное): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартное): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X
Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Возможно использование выносного дисплеяВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с частотным/импульсным/релейным выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, частотный/импульсный/релейный выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход)Сертификаты на взрывозащиту
cCSAusФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)Сертификаты и нормативы по давлению
CRNСертификаты на материалы
Материал 3.1
NACE MR0175, тестирование сварки согласно ASME IX (по запросу)
Принцип измерения
ВихревойЗаголовок для продукта
Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017.Функции датчика
Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта.Особенности преобразователя
Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус.Диапазон номинальных диаметров
DN 50...150 (2...6")Смачиваемые материалы
Измерительная труба: SA‐106, марка B/SA‐333, марка 6
Тело обтекания, смотровые окна: SA‐105/SA‐350 LF2
Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668
Присоединение: SA‐105/SA‐350 LF2Измеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %Диапазон измерения
Жидкость: 0,99...545 м³/ч (0,58...321 фут³/мин)
в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F)
Пар, газ: 13,8...7262 м³/ч (8,12...4274 фут³/мин)
в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс)Макс. рабочее давление
Класс 900Диапазон температур продукта
–40...+400 °C (–40...+752 °F)Диапазон окружающей температуры
Компактное исполнение (стандартное): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартное): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X
Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Возможно использование выносного дисплеяВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с частотным/импульсным/релейным выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, частотный/импульсный/релейный выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход)Сертификаты на взрывозащиту
cCSAusФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)Сертификаты и нормативы по давлению
CRNСертификаты на материалы
NACE MR0175, тестирование сварки согласно ASME IX (по запросу)
Endress+Hauser Proline Prowirl C 200 (техническое описание)
