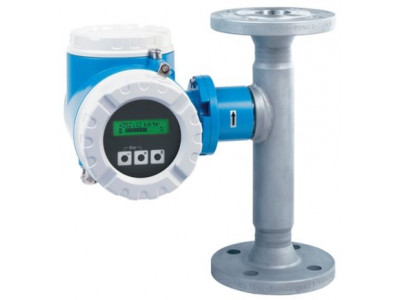

Высокопрочный расходомер с адаптацией к изменению рабочих условий
Краткие характеристики Proline t mass 65F
Макс. погрешность измерения
Газ: 1,5% ИЗМ (10...100% ВПД), 0,15% ВПД (1...10% ВПД)Диапазон измерения
0,5...3750 кг/ч (1,1...8250 фунт/ч)Диапазон температур продукта
-40°C...+100°CМакс. рабочее давление
PN40 / Класс 300 / 20KСмачиваемые материалы
Преобразователь: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
Присоединения к процессу: 1.4404 (316L/316)
Корпус датчика:
DN 15...25 (1/2""...1""): CF3M-A351
DN 40...100 (1-1/2""...4""): 1.4404 (316/316L)
Втулка: PEEK GF30, PVDF
Уплотнительные кольца: EPDM, Kalrez 6375, Viton FKM
Преимущества
- Измерение расхода газов и смесей газов в небольших линиях
- Высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов
- Простая установка, незначительная потеря давления и отсутствие необходимости обслуживания
- Надежное измерение массового расхода и объемного расхода, приведенного к нормальным условиям
- Быстрая настройка при помощи интуитивно понятного меню
- Самодиагностика и мониторинг сбоев
- Автоматическое восстановление данных при сервисном обслуживании
Область применения
Термально-массовые расходомеры t-mass применяются для прямого измерения массового расхода различных типов газов:
- Расход сжатого воздуха
- Расход природного газа для котлов/ сушилок
- Расход углекислого газа в пивоваренной промышленности
- Расход биогаза и воздуха в аэротенках на водоканалах
- Учета производства газа (Ar, N2, CO2, He, O2)
- Обнаружение утечек
Сертификаты на взрывобезопасное применение:
- ATEX, FM, CSA, IEC Ex, NEPSI
Выходной сигнал для системы управления:
- HART, PROFIBUS DP, Modbus RS485
Характеристики и спецификации
Принцип измерения
ТемпературныйЗаголовок для продукта
Высокопроизводительный расходомер с интеллектуальной и динамической адаптацией к изменению рабочих условий. Измерение газов и смесей газов в небольших линиях.Функции датчика
Безопасность предприятия – высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов. Экономичное измерение – простота установки, незначительная потеря давления и отсутствие необходимости в обслуживании. Надежное определение характера расхода – многопараметрическое измерение. Врезное исполнение: номинальный диаметр DN 15...100 (½...4"). Рабочее давление до PN 40, класс 300.Особенности преобразователя
Гибкая конфигурация прибора для соответствия области применения – встроенные функции "Механизм для газов". Для областей применения с повышенными требованиями – определяемые пользователем смеси газов, высокая повторяемость и точность. Автоматическое извлечение данных для обслуживания. Прибор в компактном или раздельном исполнении. 4...20 мА HART, PROFIBUS PA/DP, Modbus RS485, FF.Диапазон номинальных диаметров
DN 15...100 (1/2...4")Смачиваемые материалы
Преобразователь: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
Присоединения к процессу: 1.4404 (316L/316)
Корпус датчика:
DN 15...25 (1/2""...1""): CF3M-A351
DN 40...100 (1-1/2""...4""): 1.4404 (316/316L)
Втулка: PEEK GF30, PVDF
Уплотнительные кольца: EPDM, Kalrez 6375, Viton FKMИзмеряемые параметры
Массовый расход, температура, объемный расход, расход энергииМакс. погрешность измерения
Газ: 1,5% ИЗМ (10...100% ВПД), 0,15% ВПД (1...10% ВПД)Диапазон измерения
0,5...3750 кг/ч (1,1...8250 фунт/ч)Макс. рабочее давление
PN40 / Класс 300 / 20KДиапазон температур продукта
-40°C...+100°CДиапазон окружающей температуры
-20 °C...+60 °C
Опция: -40 °C...+60 °CМатериал корпуса преобразователя
Корпус преобразователя:
Компактное исполнение: литой алюминий с порошковым покрытием
Настенный корпус: литой алюминий с порошковым покрытием
Полевой корпус в раздельном исполнении: литой алюминий с порошковым покрытием
Корпус клеммного отсека (раздельное исполнение): литой алюминий с порошковым покрытиемСтепень защиты
IP 67
NEMA 4xДисплей/Настройка
Жидкокристаллический: с подсветкой, 2-строчный, по 16 символов на строку
Настройка посредством локального дисплея и управляющего ПОВыходные сигналы
4...20 мА HART (активный/пассивный по выбору), импульсный, частотный, сигнал состоянияВходные сигналы
4...20 мА, входной сигнал состоянияЦифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485Источник питания
85...260 В перем. тока, 45...65 Гц
20...55 В перем. тока, 45...65 Гц
16...62 В пост. токаСертификаты на взрывозащиту
ATEX, FM, CSA, NEPSIБезопасность изделия
Маркировка CE, C-tick, EACСертификаты и нормативы по давлению
PED, CRNГигиенические сертификаты и нормативы
Работа с кислородом (прибор имеет сертификат BS IEC 60877)
Endress+Hauser Proline t mass 65F (техническое описание)
