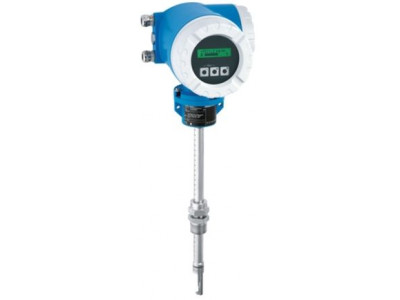

Высокопрочный расходомер с адаптацией к изменению рабочих условий
Краткие характеристики Proline t mass 65I
Макс. погрешность измерения
Газ: 1,5% ИЗМ (10...100% ВПД), 0,15% ВПД (1...10% ВПД)Диапазон измерения
20...720000 кг/ч (44...1587328 фунт/ч)Диапазон температур продукта
-40°C...+130°CМакс. рабочее давление
-0,5...20 бар изб. (-7,25...290 psi изб.)Смачиваемые материалы
Преобразователь: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
Врезная труба: 1.4404 (316/316L); Alloy C22, 2.4602 (по запросу)
Защита преобразователя: 1.4404 (316L)
Компрессионный фитинг: 1.4404 (316/316L)
Втулки: PEEK 450G, PVDF
Клеевые уплотнения: EPDM, Kalrez 6375, Nitrile и 316/316L
Преимущества
- Измерение газов и смесей газов в трубах круглого и прямоугольного сечения
- Высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов
- Простая установка, незначительная потеря давления и отсутствие необходимости обслуживания
- Надежное измерение массового расхода и объемного расхода, приведенного к нормальным условиям
- Быстрая настройка при помощи интуитивно понятного меню
- Самодиагностика и мониторинг сбое
- Автоматическое восстановление данных при сервисном обслуживании
Область применения
- Измерительный принцип характеризуется широким динамическим диапазоном и прямым измерением массового расхода
- Измерение газов и смесей газов в трубах круглого и прямоугольного сечения
Характеристики прибора
- Врезное исполнение для номинального диаметра DN 80 ... 1500 (3 ... 60")
- Рабочая температура среды до +130 °C
- Высокая точность: ±1.5 % ИЗМ (10 ... 100 % ВПД)
- Компактное или раздельное исполнение
- 4...20 мА HART, PROFIBUS PA/DP, Modbus RS485, FF
- Международные сертификаты на использование во взрывоопасных зонах
Характеристики и спецификации
Принцип измерения
ТемпературныйЗаголовок для продукта
Высокоэффективный расходомер с интеллектуальной и динамической адаптацией к изменению рабочих условий. Измерение газов и смесей газов в круглых трубах или прямоугольных коробах.Функции датчика
Безопасность предприятия – высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов. Экономичное измерение – простота установки, незначительная потеря давления и отсутствие необходимости в обслуживании. Надежное определение характера расхода – многопараметрическое измерение. Врезное исполнение для номинального диаметра DN 80...1500 (3...60"). Температура продукта до +130 °C (266°F).Особенности преобразователя
Гибкая конфигурация прибора для соответствия области применения – встроенные функции "Механизм для газов". Для областей применения с повышенными требованиями – определяемые пользователем смеси газов, высокая повторяемость и точность. Автоматическое извлечение данных для обслуживания. Прибор в компактном или раздельном исполнении. 4...20 мА HART, PROFIBUS PA/DP, Modbus RS485, FF.Диапазон номинальных диаметров
DN 80...1500 (3...60")Смачиваемые материалы
Преобразователь: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
Врезная труба: 1.4404 (316/316L); Alloy C22, 2.4602 (по запросу)
Защита преобразователя: 1.4404 (316L)
Компрессионный фитинг: 1.4404 (316/316L)
Втулки: PEEK 450G, PVDF
Клеевые уплотнения: EPDM, Kalrez 6375, Nitrile и 316/316LИзмеряемые параметры
Массовый расход, температура, объемный расход, расход энергииМакс. погрешность измерения
Газ: 1,5% ИЗМ (10...100% ВПД), 0,15% ВПД (1...10% ВПД)Диапазон измерения
20...720000 кг/ч (44...1587328 фунт/ч)Макс. рабочее давление
-0,5...20 бар изб. (-7,25...290 psi изб.)Диапазон температур продукта
-40°C...+130°CДиапазон окружающей температуры
-20 °C...+60 °C
Опция: -40 °C...+60 °CМатериал корпуса преобразователя
Корпус преобразователя:
Компактное исполнение: литой алюминий с порошковым покрытием
Настенный корпус: литой алюминий с порошковым покрытием
Полевой корпус в раздельном исполнении: литой алюминий с порошковым покрытием
Корпус клеммного отсека (раздельное исполнение): литой алюминий с порошковым покрытиемСтепень защиты
IP67 (NEMA 4X) для преобразователя и датчикаДисплей/Настройка
Жидкокристаллический: с подсветкой, 2-строчный, по 16 символов на строку
Настройка посредством локального дисплея и управляющего ПОВыходные сигналы
4...20 мА HART (активный/пассивный по выбору), импульсный, частотный, сигнал состоянияВходные сигналы
4...20 мА, входной сигнал состоянияЦифровая связь
Profibus DP, Profibus PA, Foundation Fieldbus, ModbusИсточник питания
85...260 В перем. тока, 45...65 Гц
20...55 В перем. тока, 45...65 Гц
16...62 В пост. токаСертификаты на взрывозащиту
ATEX, FM, CSA, NEPSIБезопасность изделия
Маркировка CE, C-Tick, EAC
Endress+Hauser Proline t mass 65I (техническое описание)
