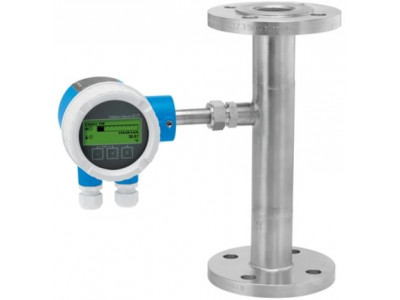

Бюджетный расходомер для измерения и мониторинга газов
Краткие характеристики Proline t mass A 150
Макс. погрешность измерения
По массе: +/- 3.0%Диапазон измерения
Зависит от измеряемого газа и условий процессаДиапазон температур продукта
-40... +100°CМакс. рабочее давление
-0,5... 40 бар изб.Смачиваемые материалы
Преобразователь: 1.4404 (316L)
Погружная трубка: 1.4404 (316L)
Измерительная трубка: 1.4404 (316L); 1.4435 (316L)
Присоединение: 1.4404 (F316/F316L); 1.4404 (316L); 1.4435 (316L)
Преимущества
- Подходит для измерения воздуха, азота, двуокиси углерода и аргона в небольших трубах
- Оптимальный мониторинг рабочего процесса – простое измерение даже при низком давлении и небольшом расходе
- Простая установка, незначительная потеря давления и отсутствие необходимости в обслуживании
- Надежное измерение расхода с несколькими переменными
- Быстрая и эффективная установка – простое и интуитивно-понятное меню прибора
- Высокая техническая готовность – самодиагностика и мониторинг сбоев
- Автоматическое восстановление данных при сервисном обслуживании
Область применения
- Принцип измерения характеризуется широким диапазоном измерения и непосредственным измерением массового расхода
- Подходит для измерения воздуха, азота, двуокиси углерода и аргона в трубах небольшого диаметра.
Характеристики прибора
- Фланцевое исполнение: номинальный диаметр DN 15–50 (1/2–2")
- Рабочее давление до PN 40, Cl.300
- Доступны различные варианты присоединения к процессу
- Устройство в компактном исполнении с напряжением питания 24 В пост. тока
- 4–20 мА HART, импульсный/частотный/релейный выход
- Компактный и прочный преобразователь
Характеристики и спецификации
Принцип измерения
ТемпературныйЗаголовок для продукта
Массовое измерение расхода газов для простых примененийФункции датчика
Модуль HistoROM
Динамическая компенсация температуры
Выбор до 4 измеряемых газов
1 сумматорОсобенности преобразователя
Быстрая и эффективная установка – руководство и рабочее меню Высокая техническая готовность – самодиагностика и мониторинг сбоев Автоматическое извлечение данных для обслуживания. Устройство в компактном исполнении с источником питания 24 В пост. тока 4‐20 мА HART, импульсный/частотный/релейный выходДиапазон номинальных диаметров
Ду 15…50Смачиваемые материалы
Преобразователь: 1.4404 (316L)
Погружная трубка: 1.4404 (316L)
Измерительная трубка: 1.4404 (316L); 1.4435 (316L)
Присоединение: 1.4404 (F316/F316L); 1.4404 (316L); 1.4435 (316L)Измеряемые параметры
Массовый расход, температура, скорректированный объемный расход, объемный расход при подаче атмосферного воздухаМакс. погрешность измерения
По массе: +/- 3.0%Диапазон измерения
Зависит от измеряемого газа и условий процессаМакс. рабочее давление
-0,5... 40 бар изб.Диапазон температур продукта
-40... +100°CДиапазон окружающей температуры
–40...+60 °C (–40...+140 °F)Материал корпуса преобразователя
AlSi10Mg, с покрытиемСтепень защиты
IP 66
IP 67
NEMA 4xДисплей/Настройка
4х-строчный ЖК дисплей, многопараметрический, настройка с помощью внешних кнопокВыходные сигналы
0/4...20мА Импульсный/Частотный/ДискретныйВходные сигналы
нетЦифровая связь
HARTИсточник питания
18...30 В пост. токаСертификаты на взрывозащиту
CSA C/US NI Cl.I Div.2 Gr. ABCDМетрологические нормативы и сертификаты
Калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMURСертификаты и нормативы по давлению
PED, CRN
Endress+Hauser Proline t mass A 150 (техническое описание)
