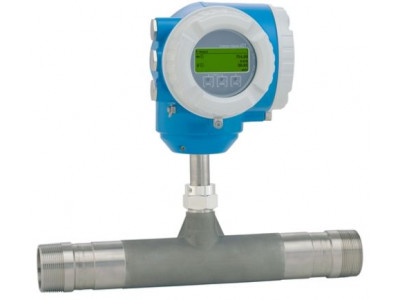

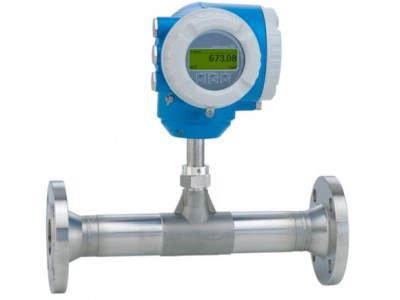

Proline t-mass F 300 Thermal mass flowmeter

Proline t-mass F 300 Thermal mass flowmeter Proline t-mass F 300 Thermal mass flowmeter Proline t-mass F 300 Thermal mass flowmeter
Proline t-mass F 300 Thermal mass flowmeter Proline t-mass F 300 Thermal mass flowmeter Proline t-mass F 300 Thermal mass flowmeter
Код Товара:
Proline t mass F 300
Производитель
Endress+Hauser
Стоимость по запросу

Inline flowmeter with long-term stability and a compact, easily accessible transmitter

The patented sensor design of t-mass F provides unprecedented measurement stability in thermal inline mass flow measurement. It compensates in real time for changes of process conditions: temperature, pressure, flow direction and gas type. Its compact transmitter offers high flexibility in terms of operation and system integration: access from one side, remote display and improved connectivity options. Heartbeat Technology ensures measurement reliability and compliant verification.

Краткие характеристики Proline t mass F 300

  • Макс. погрешность измерения
    Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)
  • Диапазон измерения
    0.5 ... 3750 кг/ч (1.1 ... 8250 фунт/ч)
  • Диапазон температур продукта
    -40 °C ... +180°C
  • Макс. рабочее давление
    PN40 / Cl. 300 / 20K
  • Смачиваемые материалы
    Measuring tubes
    DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
    DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
    Process connections
    Flange connections
    Stainless steel, 1.4404 (F316/F316L)
    Threaded connections
    Stainless steel, 1.4404 (316/316L)
    Sensing element
    Unidirectional
    Stainless steel, 1.4404 (316/316L)
    Alloy C22, 2.4602 (UNS N06022);
    Bidirectional
    Stainless steel, 1.4404 (316/316L)
    Reverse flow detection
    Stainless steel, 1.4404 (316/316L)

Преимущества

  • Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof
  • High level of process control – premium measurement accuracy and repeatability
  • Reliable monitoring – detection of process disturbances and reverse flow
  • Easy maintenance – removable sensor
  • Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses
  • Reduced complexity and variety – freely configurable I/O functionality
  • Integrated verification – Heartbeat Technology

Область применения

  • Measuring principle is characterized by a high operable flow range and direct mass flow measurement
  • Measurement of utility and process gases as well as gas mixtures in small line sizes

Device properties

  • Inline version with DN 15 to 100 (1/2 to 4")
  • Bidirectional measurement; high measuring performance
  • Patented drift-free sensor with SIL 2
  • Compact dual-compartment housing with up to 3 I/Os
  • Backlit display with touch control and WLAN access
  • Remote display available

Характеристики и спецификации


  • Принцип измерения
    Температурный
  • Заголовок для продукта
    Inline flowmeter with drift-free sensor and a compact, easily accessible transmitter. Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof. Measurement of utility and process gases as well as gas mixtures in small line sizes.
  • Функции датчика
    High level of process control – premium measurement accuracy and repeatability. Reliable monitoring – detection of process disturbances and reverse flow. Easy maintenance – removable sensor. Inline version with DN 15 to 100 (½ to 4"). Bidirectional measurement; high measuring performance.
  • Особенности преобразователя
    Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и беспроводным доступом по WLAN.
  • Диапазон номинальных диаметров
    DN 15 ... DN 100 (1/2" ... 4")
  • Смачиваемые материалы
    Measuring tubes
    DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
    DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
    Process connections
    Flange connections
    Stainless steel, 1.4404 (F316/F316L)
    Threaded connections
    Stainless steel, 1.4404 (316/316L)
    Sensing element
    Unidirectional
    Stainless steel, 1.4404 (316/316L)
    Alloy C22, 2.4602 (UNS N06022);
    Bidirectional
    Stainless steel, 1.4404 (316/316L)
    Reverse flow detection
    Stainless steel, 1.4404 (316/316L)
  • Измеряемые параметры
    Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность
  • Макс. погрешность измерения
    Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)
  • Диапазон измерения
    0.5 ... 3750 кг/ч (1.1 ... 8250 фунт/ч)
  • Макс. рабочее давление
    PN40 / Cl. 300 / 20K
  • Диапазон температур продукта
    -40 °C ... +180°C
  • Диапазон окружающей температуры
    -40 ... 60°C
    Опция:
    Преобразователь: -50 ... 60°C,
    Датчик: -60 ... 60°C
  • Материал корпуса преобразователя
    Алюминий, AlSi10Mg, с покрытием
    Поликарбонат
  • Степень защиты
    IP66/67, тип корпуса 4X
  • Дисплей/Настройка
    4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
    Возможно конфигурирование с помощью локального дисплея
    Выносной дисплей
  • Выходные сигналы
    3 outputs:
    4-20 mA HART (active/passive)
    4-20 mA (active/passive)
    Pulse/frequency/switch output (active/passive)
    Relay output
  • Входные сигналы
    Status input
    4-20 mA input
  • Цифровая связь
    HART, Modbus RS485
  • Источник питания
    24В пост.тока
    100 ... 240В перем.тока
  • Сертификаты на взрывозащиту
    ATEX, cCSAus, IECEx, NEPSI, JPN
  • Безопасность изделия
    CE, C-tick
  • Функциональная безопасность
    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
  • Метрологические нормативы и сертификаты
    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
    Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a
  • Сертификаты и нормативы по давлению
    PED, CRN
  • Сертификаты на материалы
    3.1 материалы
    NACE MR0175/MR0103
