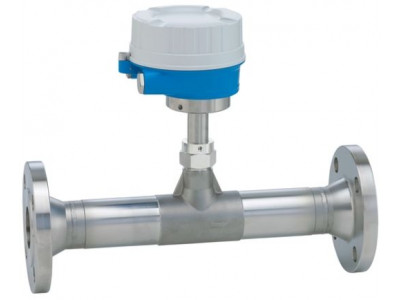

Proline t-mass F 500 Thermal mass flowmeter

Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter
Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter Proline t-mass F 500 Thermal mass flowmeter
Код Товара:
Proline t mass F 500
Производитель
Endress+Hauser
Стоимость по запросу

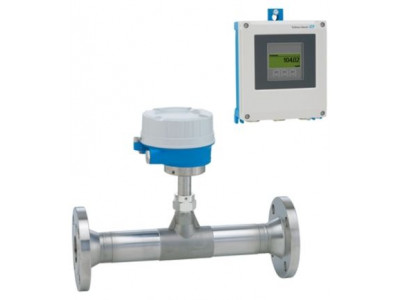

Inline flowmeter with long-term stability as remote version with up to 4 I/Os

The patented sensor design of t-mass F provides unprecedented measurement stability in thermal inline mass flow measurement. It compensates in real time for changes of process conditions: temperature, pressure, flow direction and gas type. The innovative remote transmitter von t-mass F 500 maximizes installation flexibility and operational safety in demanding environments. Heartbeat Technology ensures measurement reliability and compliant verification.

Краткие характеристики Proline t mass F 500

  • Макс. погрешность измерения
    Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)
  • Диапазон измерения
    0.5 ... 3750 кг/ч (1.1 ... 8250 фунт/ч)
  • Диапазон температур продукта
    -40 °C ... +180°C
  • Макс. рабочее давление
    PN40 / Cl. 300 / 20K
  • Смачиваемые материалы
    Measuring tubes
    • DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
    • DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
    Process connections
    Flange connections
    Stainless steel, 1.4404 (F316/F316L)
    Threaded connections
    Stainless steel, 1.4404 (316/316L)
    Sensing element
    Unidirectional
    • Stainless steel, 1.4404 (316/316L)
    • Alloy C22, 2.4602 (UNS N06022);
    Bidirectional
    Stainless steel, 1.4404 (316/316L)
    Reverse flow detection
    Stainless steel, 1.4404 (316/316L)

Преимущества

  • Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof
  • High level of process control – premium measurement accuracy and repeatability
  • Reliable monitoring – detection of process disturbances and reverse flow
  • Easy maintenance – removable sensor
  • Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses
  • Reduced complexity and variety – freely configurable I/O functionality
  • Integrated verification – Heartbeat Technology

Область применения

  • Measuring principle is characterized by a high operable flow range and direct mass flow measurement
  • Measurement of utility and process gases as well as gas mixtures in small line sizes

Device properties

  • Inline version with DN 15 to 100 (1/2 to 4")
  • Bidirectional measurement; high measuring performance
  • Patented drift-free sensor with SIL 2
  • Remote version with up to 4 I/Os
  • Backlit display with touch control and WLAN access
  • Standard cable between sensor and transmitter

Характеристики и спецификации


  • Принцип измерения
    Температурный
  • Заголовок для продукта
    Inline flowmeter with drift-free sensor as remote version with up to 4 I/Os. Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof. Measurement of utility and process gases as well as gas mixtures in small line sizes.
  • Функции датчика
    High level of process control – premium measurement accuracy and repeatability. Reliable monitoring – detection of process disturbances and reverse flow. Easy maintenance – removable sensor. Inline version with DN 15 to 100 (½ to 4"). Bidirectional measurement; high measuring performance.
  • Особенности преобразователя
    Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Раздельное исполнение с поддержкой до 4 каналов ввода/вывода. Сенсорный дисплей с подсветкой и беспроводным доступом по WLAN.
  • Диапазон номинальных диаметров
    DN 15 ... DN 100 (1/2" ... 4")
  • Смачиваемые материалы
    Measuring tubes
    • DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
    • DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
    Process connections
    Flange connections
    Stainless steel, 1.4404 (F316/F316L)
    Threaded connections
    Stainless steel, 1.4404 (316/316L)
    Sensing element
    Unidirectional
    • Stainless steel, 1.4404 (316/316L)
    • Alloy C22, 2.4602 (UNS N06022);
    Bidirectional
    Stainless steel, 1.4404 (316/316L)
    Reverse flow detection
    Stainless steel, 1.4404 (316/316L)
  • Измеряемые параметры
    Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность
  • Макс. погрешность измерения
    Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)
  • Диапазон измерения
    0.5 ... 3750 кг/ч (1.1 ... 8250 фунт/ч)
  • Макс. рабочее давление
    PN40 / Cl. 300 / 20K
  • Диапазон температур продукта
    -40 °C ... +180°C
  • Диапазон окружающей температуры
    -40 ... 60°C
    Опция:
    Преобразователь: -50 ... 60°C,
    Датчик: -60 ... 60°C
  • Материал корпуса преобразователя
    Алюминий, AlSi10Mg, с покрытием
    Поликарбонат
  • Степень защиты
    IP66/67, типа корпуса 4X Датчик: IP68, Тип 6P (опцияl)
  • Дисплей/Настройка
    4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
    Возможно конфигурирование с помощью локального дисплея
  • Выходные сигналы
    4 выхода:
    4-20 мА HART (актив./пассив.)
    4-20 мA (актив./пассив.)
    Импульс./ частот./ дискрет. выход (актив./пассив.)
    Релейный выход
  • Входные сигналы
    Status input
    4-20 mA input
  • Цифровая связь
    HART, Modbus RS485
  • Источник питания
    24В пост.тока
    100 ... 240В перем.тока
  • Сертификаты на взрывозащиту
    ATEX, cCSAus, IECEx, NEPSI, JPN
  • Безопасность изделия
    CE, C-tick
  • Функциональная безопасность
    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
  • Метрологические нормативы и сертификаты
    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
    Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
  • Сертификаты и нормативы по давлению
    PED, CRN
  • Сертификаты на материалы
    3.1 материалы
    NACE MR0175/MR0103
