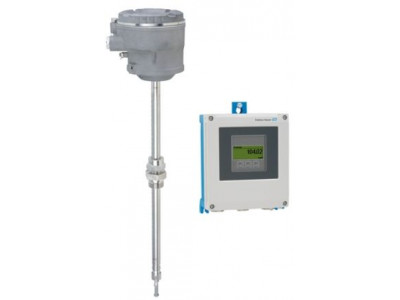

Insertion flowmeter with long-term stability as remote version with up to 4 I/Os
Краткие характеристики Proline t mass I 500
Макс. погрешность измерения
Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)Диапазон измерения
20 ... 733501 кг/ч (44 ... 1669340 фунт/ч)Диапазон температур продукта
-40 °C ... +180°CМакс. рабочее давление
-0.5 ... 20 бар изб. (-7.25 to 290 psi_g)Смачиваемые материалы
Materials for insertion tube
Stainless steel, 1.4404 (316/316L)
Process connections, process coupling
Stainless steel, 1.4404 (316/316L)
Sensing element
Unidirectional
Stainless steel, 1.4404 (316/316L)
Alloy C22, 2.4602 (UNS N06022);
Bidirectional
Stainless steel, 1.4404 (316/316L)
Reverse flow detection
Stainless steel, 1.4404 (316/316L)
Clamping rings
PEEK
PVDF
1.4404 (316/316L)
Flat ring seal
EPDM
FKM
Преимущества
- Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof
- High level of process control – premium measurement accuracy and repeatability
- Reliable monitoring – detection of process disturbances and reverse flow
- Flexible installation – suitable for large dimensional range and circular pipes or rectangular ducts
- Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses
- Reduced complexity and variety – freely configurable I/O functionality
- Integrated verification – Heartbeat Technology
Область применения
- Measuring principle is characterized by a high operable flow range and direct mass flow measurement
- Measurement of utility and process gases and gas mixtures in circular piping or rectangular ducts
Device properties

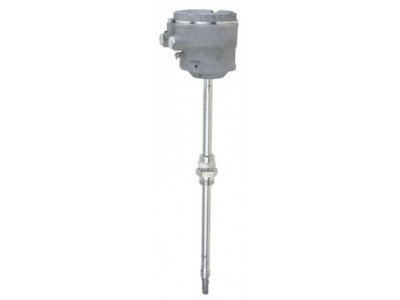

- Insertion version for DN 80 to 1500 (3 to 60")
- Bidirectional measurement; high measuring performance
- Patented drift-free sensor with SIL 2
- Remote version with up to 4 I/Os
- Backlit display with touch control and WLAN access
- Standard cable between sensor and transmitter
Характеристики и спецификации
Принцип измерения
ТемпературныйЗаголовок для продукта
Insertion flowmeter with drift-free sensor as remote version with up to 4 I/Os. Flexible, convenient programming based on 21 standard gases or freely definable gas mixtures thereof. Measurement of utility and process gases as well as gas mixtures in circular piping or rectangular ducts.Функции датчика
High level of process control – premium measurement accuracy and repeatability. Reliable monitoring – detection of process disturbances and reverse flow. Flexible installation – suitable for large dimensional range and circular pipes or rectangular ducts. Insertion version for DN 80 to 1500 (3 to 60"). Bidirectional measurement; high measuring performance.Особенности преобразователя
Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Раздельное исполнение с поддержкой до 4 каналов ввода/вывода. Сенсорный дисплей с подсветкой и беспроводным доступом по WLAN.Диапазон номинальных диаметров
DN 80 ... 1500 (3 ... 60")Смачиваемые материалы
Materials for insertion tube
Stainless steel, 1.4404 (316/316L)
Process connections, process coupling
Stainless steel, 1.4404 (316/316L)
Sensing element
Unidirectional
Stainless steel, 1.4404 (316/316L)
Alloy C22, 2.4602 (UNS N06022);
Bidirectional
Stainless steel, 1.4404 (316/316L)
Reverse flow detection
Stainless steel, 1.4404 (316/316L)
Clamping rings
PEEK
PVDF
1.4404 (316/316L)
Flat ring seal
EPDM
FKMИзмеряемые параметры
Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотностьМакс. погрешность измерения
Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)Диапазон измерения
20 ... 733501 кг/ч (44 ... 1669340 фунт/ч)Макс. рабочее давление
-0.5 ... 20 бар изб. (-7.25 to 290 psi_g)Диапазон температур продукта
-40 °C ... +180°CДиапазон окружающей температуры
-40 ... 60°C
Опция:
Преобразователь: -50 ... 60°C,
Датчик: -60 ... 60°CМатериал корпуса преобразователя
Алюминий, AlSi10Mg, с покрытием
ПоликарбонатСтепень защиты
IP66/67, типа корпуса 4X Датчик: IP68, Тип 6P (опцияl)Дисплей/Настройка
4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
Возможно конфигурирование с помощью локального дисплея и инструментов
Выносной дисплейВыходные сигналы
4-20 мA HART (актив./пассив.)
4-20 мA (актив./пассив.)
Импульсный/Частотный/Дискретный выход (актив./пассив.)
Релейный выходВходные сигналы
Status input
4-20 mA inputЦифровая связь
HART, Modbus RS485Источник питания
24В пост.тока
100 ... 240В перем.токаСертификаты на взрывозащиту
ATEX, cCSAus, IECEx, NEPSI, JPNБезопасность изделия
CE, C-tickФункциональная безопасность
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 aСертификаты и нормативы по давлению
CRNСертификаты на материалы
3.1 материалы
NACE MR0175/MR0103
Endress+Hauser Proline t mass I 500 (техническое описание)
