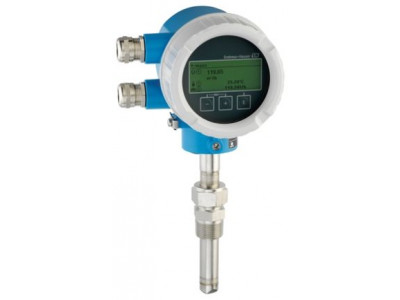

Расходомер для надежного и простого мониторинга жидкостей
Краткие характеристики Proline t mass T 150
Макс. погрешность измерения
Расход: ±5 % ВПДДиапазон измерения
226...14 100 000 л/ч (60 ...3 730 000 гал/ч)
(при нормальных условиях)Диапазон температур продукта
-20....+100 °C (-4 ... +212 °F)Макс. рабочее давление
PN 40Смачиваемые материалы
Трансмиттер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Врезная трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Соединение:
Обжимной фитинг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Резьбовое соединение патрубка на приварную бобышку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐Зажимная муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L)
Преимущества
- Предназначен для мониторинга проводящих и непроводящих жидкостей
- Высокая воспроизводимость и линейность благодаря встроенной компенсации температуры
- Простая установка, незначительная потеря давления и отсутствие необходимости обслуживания
- Надежное измерение массового расхода и объемного расхода, приведенного к нормальным условиям
- Быстрая настройка при помощи интуитивно понятного меню
- Самодиагностика и мониторинг сбоев
- Автоматическое восстановление данных при сервисном обслуживании
Область применения
Measuring principle is characterized by a high operable flow range and direct mass flow measurement.
Dedicated to the monitoring of conductive and non‐conductive liquids.
Device properties
- Insertion version for nominal diameter DN 40 to 1000 (1½ to 40")
- Sensor in standard or hygienic version
- SIP cleaning possible up to 130 °C (266 °F)
- Device in compact version with DC 24 V power supply
- 4‐20 mA HART, pulse/frequency/switch output
- Compact and robust transmitter
Характеристики и спецификации
Принцип измерения
ТемпературныйЗаголовок для продукта
Расходомер для надежного и простого мониторинга жидкостей. Предназначен для
мониторинга проводящих и непроводящих жидкостейФункции датчика
Высокая рабочая безопасность - высокая воспроизводимость и линейность благодаря встроенной компенсации температуры Высокоэффективное измерение - простота установки, незначительная потеря давления и отсутствие необходимости обслуживания Надежное измерение расхода с несколькими переменными Врезное исполнение для номинального диаметра DN 40 ... 1000 (1½ ... 40"). Датчик в стандартном или гигиеническом исполнении.Особенности преобразователя
Быстрая и эффективная установка – руководство и рабочее меню Высокая техническая готовность – самодиагностика и мониторинг сбоев Автоматическое извлечение данных для обслуживания. Устройство в компактном исполнении с электропитанием 24 В пост. тока 4‐20 мА HART, импульсный/частотный/релейный выходДиапазон номинальных диаметров
DN 40 ... 1000 (1½ ... 40")Смачиваемые материалы
Трансмиттер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Врезная трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Соединение:
Обжимной фитинг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Резьбовое соединение патрубка на приварную бобышку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐Зажимная муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L)Измеряемые параметры
Массовый расход, температура, объемный расход:Макс. погрешность измерения
Расход: ±5 % ВПДДиапазон измерения
226...14 100 000 л/ч (60 ...3 730 000 гал/ч)
(при нормальных условиях)Макс. рабочее давление
PN 40Диапазон температур продукта
-20....+100 °C (-4 ... +212 °F)Диапазон окружающей температуры
-40....+60 °C (-40 ... +140 °F)Материал корпуса преобразователя
AlSi10Mg, с покрытиемСтепень защиты
IP66/67, защитная оболочка типа 4XДисплей/Настройка
4‐строчный дисплей с кнопками управления
Настройка посредством локального дисплея и управляющего ПОВыходные сигналы
4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
Входной сигнал состоянияЦифровая связь
HARTИсточник питания
18...30 В пост. токаСертификаты на взрывозащиту
ATEX, IECEx, cCSAusДругие сертификаты и нормативы
Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR
Гигиенический сертификат: 3-A, EHEDGМетрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMURСертификаты и нормативы по давлению
CRNСертификаты на материалы
Сертификат на материал 3.1Гигиенические сертификаты и нормативы
Гигиенический сертификат: 3-A, EHEDG
Endress+Hauser Proline t mass T 150 (техническое описание)
