Высокоточное измерение уровня жидкостей, межфазного уровня и плотности с помощью сервоуровнемера

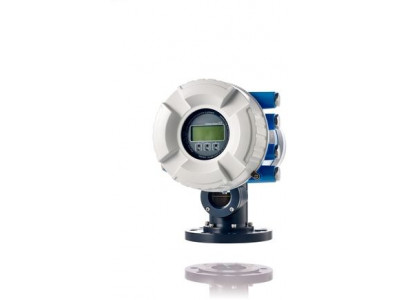

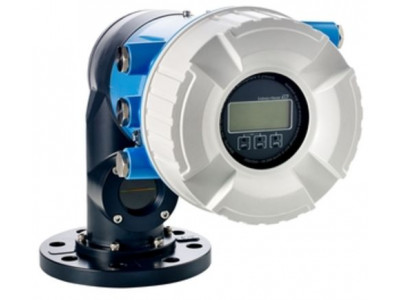

Краткие характеристики Proservo NMS80
Погрешность
до 0,4 ммРабочая температура
-200...200 °C
(-328 °F...328 °F)Рабочее давление абс. / макс. предел избыточного давления
0,2...6 бар абсМакс. значение измерения
36 м (118 фут)Смачиваемые части
316L, Alloy C276, PTFE
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
- Максимальная надежность — точность до ±0,4 мм (± 0,02")
- Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
- Имеет сертификаты ТРТС и метрологические сертификаты
- Легкая установка и бесперебойная работа благодаря простоте подключения к основным системам DCS
- Измерение межфазных границ до трех слоев жидкости, плотности на дне резервуара и в отдельном слое, построение профиля плотности
Область применения
Для высокоточного коммерческого учета СУГ, ШФЛУ, аммиака и продуктов химической промышленности.
- Присоединения к процессу: фланцевые
- Температура: от -200 до +200°C (от-328 до +392°F)
- Давление: от 0 до +6 бар (0 to +87 фунт/кв. дюйм)
- Диапазон измерения: макс. 36м (118 футов)
- Погрешность: ±0.4мм (±0.02")
- Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Характеристики и спецификации
Принцип измерения
Измерение уровня в резервуаре с применением серводатчика/поплавкаХарактеристики/Область применения
Измерение уровня в резервуаре с применением серводатчика: высокоточное измерение уровня жидкостей, определение границы раздела фаз, плотности в точке и профиля плотностиПитание/Коммуникация
85...264 В перем. токаТемпература окружающей среды
Стандартный вариант:
-40°C…60°C
(-40°F...140°F)
Для калибровки по нормативным
стандартам:
-25°C…55°C
(-13°F...131°F)Рабочая температура
-200°C...200°C
(-328°F...392°F)Рабочее давление абс.
0,2...6 бар абсСмычиваемые части
316L, Alloy C276, PTFEВыходные сигналы
Выходы:
Fieldbus: Modbus RS485, V1, HART
Аналоговый выход 4...20 мА (Exi/ Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4...20 мА (Exi/ Exd)
2-, 3-, 4-проводный вход ТС
Дискретный вход (Exd, пассивный/активный)Сертификаты/Разерешения
ATEX, FM, IEC Ex, NEPSI, EACОпции
Защитный козырек от атмосферных явлений
Арматура с направляющими тросами
Спускной клапан
Присоединение-патрубок для продувки газом
Датчик давления
Присоединение-патрубок для очисткиНазначения
Измерение уровня при коммерческом учете
Определение границы раздела фаз
Измерение точечной плотности и профиля плотностиДиапазон измерения
36 м (118 футов)Другие сертификаты и нормативы
OIML, NMi, PTB
Принцип измерения
Буйковые уровнемеры для коммерческого учетаХарактеристики/Применение
Измерение уровня в резервуаре с применением сервопривода: Высокоточное измерение уровня жидкостей, определение границы раздела фаз, плотности в точке и плотности профиляДоп.информация
Измерение уровня в режиме коммерческого учета
Измерение уровня границы раздела фаз
Плотность в точке, измерение профиля плотностиПитание / Коммуникация
85–264 В перем. токаПогрешность
до 0,4 ммТемпература окружающей среды
Стандартный вариант:
-40°C...60°C
(-40°F...140°F)
Для калибровки в соответствии с нормативными
стандартами:
-25°C...55°C
(-13°F...131°F)Рабочая температура
-200...200 °C
(-328 °F...328 °F)Рабочее давление абс. / макс. предел избыточного давления
0,2...6 бар абсСмачиваемые части
316L, Alloy C276, PTFEПрисоединение к процессу
Фланец:
DN80/3" / DN150/6"Макс. значение измерения
36 м (118 фут)Связь
Выходы:
Цифровая шина: Modbus RS485, V1, HART
Аналоговый выход 4–20 мА (Exi/ Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4–20 мА (Exi/ Exd)
2-, 3-, 4-проводной вход RTD
Дискретный вход (Exd, пассивный/активный)Сертификаты/Нормативы
ATEX, FM, IEC Ex, NEPSI, EACСертификаты безопасности
Overfill protection WHG
SILМетрологические сертификаты и нормативы
OIML, NMi, PTBОпции
Цифровая шина с избыточностью
Защитный козырек от атмосферных явлений
Арматура с направляющими тросами
Спускной клапан
Присоединение патрубка для продувки газом
Датчик давления
Присоединение патрубка для очисткиДиапазон применения
Успокоительная труба или направляющие тросы для областей применения
с турбулентностью
Для областей применения с высокой вязкостью рекомендуется
буек из PTFE
Для областей применения с высокой коррозийностью рекомендуется буек из сплава Alloy C276
Для определения границы раздела фаз требуется разница между слоями
не менее 0,100 г/мл
Endress+Hauser Proservo NMS80 (техническое описание)
