Высокоточное измерение уровня жидкостей, раздела фаз и плотности с помощью сервоуровнемера в гигиенических процессах

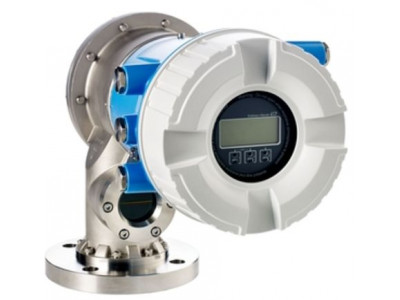

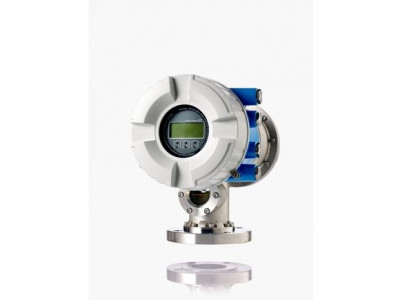

Краткие характеристики Proservo NMS83
Погрешность
до 0,4 ммРабочая температура
-200°C...200°C
(-328°F...392°F)Рабочее давление абс. / макс. предел избыточного давления
6 бар абсМакс. значение измерения
22 м (72 фута)Смачиваемые части
316L, AlloyC276, PTFE
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
- Максимальная надежность — точность до ±0,4 мм (± 0,02")
- Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
- Сертификаты ТРТС и метрологические сертификаты
- Легкая установка и беспроблемная эксплуатация — простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
- Измерение межфазных границ до трех слоев жидкости, плотности на дне резервуара и в отдельном слое, построение профиля плотности
Область применения
Для высокоточного коммерческого учета пива, виски, вина и саке.
- Присоединения к процессу: фланцевые
- Температура: от -200 до +200 °C (от -328 до +392 °F)
- Давление: от 0 до +6 бар (от 0 до +87 фунт/кв. дюйм)
- Диапазон измерений: макс. 22 м (72 фута)
- Погрешность: ±0,4 мм (±0,02")
- Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Характеристики и спецификации
Принцип измерения
Измерение уровня в резервуаре с применением серводатчика/поплавкаХарактеристики/Область применения
Измерение уровня в резервуаре с применением серводатчика: высокоточное измерение уровня жидкостей, определение границы раздела фаз, плотности в точке и профиля плотности для гигиенических областей примененияПитание/Коммуникация
85...264 В перем. токаТемпература окружающей среды
Стандартный вариант:
-40°C…60°C
Для калибровки по нормативным
стандартам:
-25°C…55°CРабочая температура
-200°C...200°C
(-328°F...392°F)Рабочее давление абс.
6 бар абсСмычиваемые части
316L, Alloy C276, PTFEВыходные сигналы
Выходы:
Fieldbus: Modbus RS485, V1, HART
Аналоговый выход 4...20 мА (Exi / Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4...20 мА (Exi/ Exd)
2-, 3-, 4-проводный вход ТС
Дискретный вход (Exd, пассивный/активный)Сертификаты/Разерешения
ATEX, FM, IEC Ex, NEPSI, EACОпции
Резервная цифровая шина
Защитный козырек от атмосферных явлений
CIP (Cleaning in Place, очистка на месте)
Спускной клапан
Присоединение-патрубок для продувки газом
Датчик давления
Присоединение-патрубок для очисткиНазначения
Измерение уровня при коммерческом учете
Определение границы раздела фаз
Измерение точечной плотности и профиля плотностиДиапазон измерения
22 м (72 фута)Другие сертификаты и нормативы
EN 10204-3.1
NACE MR0175, MR0103
OIML, NMi, PTB
Принцип измерения
Буйковые уровнемеры для коммерческого учетаХарактеристики/Применение
Измерение уровня в резервуаре с применением серводатчика: высокоточное измерение уровня жидкостей, определение границы раздела фаз, плотности в точке и профиля плотности для гигиенических областей примененияДоп.информация
Измерение уровня в режиме коммерческого учета
Измерение уровня границы раздела фаз
Плотность в точке, измерение профиля плотностиПитание / Коммуникация
85...264 В перем. токаПогрешность
до 0,4 ммТемпература окружающей среды
Стандартное исполнение:
-40…60 °C
(-40... 140 °F)
Для калибровки в соответствии с установленными
стандартами:
-25... 55 °C
(-13... 131 °F)Рабочая температура
-200°C...200°C
(-328°F...392°F)Рабочее давление абс. / макс. предел избыточного давления
6 бар абсСмачиваемые части
316L, AlloyC276, PTFEПрисоединение к процессу
Фланец:
DN80/3" / DN150/6"Макс. значение измерения
22 м (72 фута)Связь
Выходы:
Fieldbus: Modbus RS485, V1, HART
Аналоговый выход 4...20 мА (Exi/ Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4...20 мА (Exi/ Exd)
2-, 3-, 4-проводный вход РДТ
Дискретный вход (Exd, пассивный/активный)Сертификаты/Нормативы
ATEX, FM, IEC Ex, NEPSI, EACСертификаты безопасности
Overfill protection WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103Метрологические сертификаты и нормативы
OIML, NMi, PTBОпции
Цифровая шина с избыточностью
Защитный козырек от атмосферных явлений
CIP (Cleaning in Place, очистка на месте)
Спускной клапан
Присоединение патрубка для продувки газом
Датчик давления
Присоединение патрубка для очисткиДиапазон применения
Успокоительная труба или направляющие тросы для областей применения с турбулентностью
Для областей применения с высокой вязкостью рекомендуется буек из PTFE
Для определения границы раздела фаз требуется разница между слоями не менее 0,100 г/мл
Endress+Hauser Proservo NMS83 (техническое описание)
