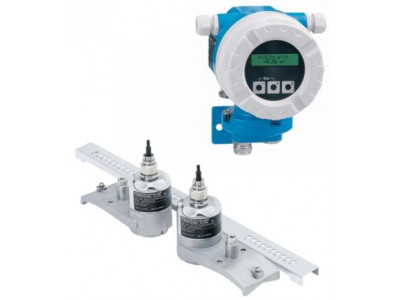

Прибор с автоматическим сканированием частоты для максимальной эффективности измерения и экономичным преобразователем
Краткие характеристики Prosonic Flow 91W
Макс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Диапазон температур продукта
-20...+80°C
0...+130°C (опция)Макс. рабочее давление
не исп.Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304
Преимущества
- Низкие вложения - экономичность измерительной точки возрастает вместе с диаметром трубопровода (до DN 4000)
- Стабильный сигнал - измерение снаружи трубопровода
- Прозрачность процесса - возможность диагностики
- Экономичный преобразователь - предназначен для простого применения
- Быстрый и надежный пуск-наладка - меню быстрой установки
- Автоматическое восстановление данных
Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Накладной сенсор для измерения расхода технологической, соленой, деминерализованной, питьевой и сточной воды.
Характеристики прибора:
- Температура: –20 ... +80°C (-4 ...+176 °F)
- Класс защиты: IP68 (корпус типа 6P) для установки на затопленных трубах
- Ударостойкость и устойчивость к вибрациям в соответствии с IEC 68-2-6
- Алюминиевый полевой корпус преобразователя
- 2-строчный дисплей с кнопочным управлением
- HART
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Прибор с автоматическим сканером частот для максимальной эффективности измерения и с экономичным преобразователем. Накладной измеритель расхода технологической, соленой, деминерализованной, питьевой и сточной воды.Функции датчика
Низкие капиталовложения – экономическая эффективность растет с ростом диаметра трубы (до DN 4000). Нет дополнительных путей утечки – внешнее измерение на наружной стороне трубы. Прозрачность процесса – возможность диагностики. Температура среды: –20...+80 °C (-4...+176 °F). Степень защиты IP68 (защитная оболочка типа 6P) для подводных труб.Особенности преобразователя
Недорогой преобразователь – предназначен для простых областей применения. Быстрый и надежный ввод в эксплуатацию – меню быстрой настройки для выполнения установки. Автоматическое извлечение данных для обслуживания. Алюминиевый корпус полевого преобразователя. 2-строчный дисплей с нажимными кнопками.Диапазон номинальных диаметров
Одноканальный, 1 или 2 тракта: DN15...2000 (1/2...80")Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304Измеряемые параметры
Объемный расход, скорость звука, скорость потока, мощность сигнала, сумматорМакс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Макс. рабочее давление
не исп.Диапазон температур продукта
-20...+80°C
0...+130°C (опция)Диапазон окружающей температуры
-20...+60 °CМатериал корпуса сенсора
не исп.Материал корпуса преобразователя
AlSi10Mg, с покрытиемСтепень защиты
IP67, тип 4X для преобразователя
IP67, тип 4X для датчиков
IP68, тип 6P для датчиков (опция). IP67 NEMA 4XДисплей/Настройка
2-строчный дисплей с подсветкой, с тремя нажимными кнопкамиВыходные сигналы
1 x 4...20 мА HART (активный)
1 x импульсный/частотный/переключающий выход (пассивный)Входные сигналы
не исп.Цифровая связь
HARTИсточник питания
85...250 В перем. тока
20...28 В
11...40 В пост. токаСертификаты на взрывозащиту
Безопасные зоны
FM, CSAДругие сертификаты и нормативы
Верификация расходомера только для DN15, 25, 40, 50 и 100
Маркировка EACБезопасность изделия
Маркировка CE, C-Tick, EACМетрологические нормативы и сертификаты
Верификация расходомера только для DN15, 25, 40, 50 и 100
Endress+Hauser Prosonic Flow 91W (техническое описание)
