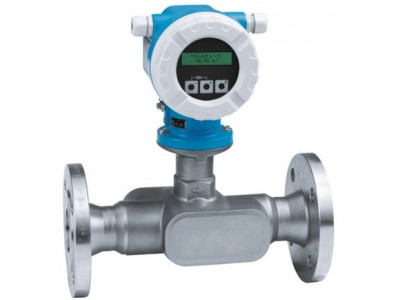

Высокоточный расходомер с питанием от контура с инновационной конструкцией сенсора, сокращающей прямые участки
Краткие характеристики Prosonic Flow 92F
Макс. погрешность измерения
Объемный расход (стандартный вариант):
- ±0,5 % ИЗМ при 0,5...10 м/с (1,6...33 фут/с)
Объемный расход (опция):
- ±0,3 % ИЗМ при 0,5...10 м/с (1,6...33 фут/с)Диапазон измерения
0...2400 м3/ч,Диапазон температур продукта
-40 ... +150 °C
-40 ... +200 °C опцияМакс. рабочее давление
PN 40 / ASME Cl. 300 / JIS 20KСмачиваемые материалы
Датчик:
A351-CF3M (DN25...100)
1.4404/TP316/TP316L или A106 GrB (DN150...300)
Преобразователь: 1.4404/316/316L
Фланцы: 1.4404/316/316L или A105/1.0432
Преимущества
- Конструкция обеспечивает безопасность технологических процессов - международные сертификаты на применение во взрывоопасных зонах
- Нет дополнительный потери давления - полнопроходная конструкция
- Прозрачность процесса - возможность диагностики
- Простой монтаж и сокращение затрат на установку - преобразователь с питанием от контура
- Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/NEPSI
- Автоматическое восстановление данных для простого обслуживания
Область применения
- На принцип измерения не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Фланцевый сенсор для измерения расхода однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Характеристики прибора:
- Полное соответствие NACE MR0175 и MR0103
- Номинальный диаметр: DN 25 ... 300 (1 .. 12")
- Температура среды: –40 ... 200 °C (–40 ... 392 °F)
- Компактное и раздельное исполнение
- 2-строчный дисплей с подсветкой и кнопочным управлением
- HART, PROFIBUS PA, FOUNDATION Fieldbus
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Высокоточный расходомер с питанием от сигнальной цепи, с инновационной параллельной конструкцией для снижения длины входных прямых участков. Проточный прибор для однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.Функции датчика
Надежная конструкция для всех отраслей промышленности – международные сертификаты взрывозащиты. Без дополнительных потерь давления – полнопроходная конструкция. Прозрачность процесса – возможность диагностики. Полное соответствие стандарту NACE MR0175 и MR0103. Номинальный диаметр: DN 25 ... 300 (1 ... 12").Особенности преобразователя
Простой и экономичный монтаж – преобразователь с питанием по сигнальной цепи. Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/ NEPSI. Автоматическое извлечение данных для обслуживания. Прибор в компактном или раздельном исполнении. 2-строчный дисплей с подсветкой, с нажимными кнопками.Диапазон номинальных диаметров
2-лучевая версия: DN80...300 (3...12")
3-лучевая версия: DN25...50 (1...2")
4-лучевая версия: DN 80...300 (3...12")Смачиваемые материалы
Датчик:
A351-CF3M (DN25...100)
1.4404/TP316/TP316L или A106 GrB (DN150...300)
Преобразователь: 1.4404/316/316L
Фланцы: 1.4404/316/316L или A105/1.0432Измеряемые параметры
Объемный расход, расчетный массовый расход, скорость звука, скорость потока, мощность сигналаМакс. погрешность измерения
Объемный расход (стандартный вариант):
- ±0,5 % ИЗМ при 0,5...10 м/с (1,6...33 фут/с)
Объемный расход (опция):
- ±0,3 % ИЗМ при 0,5...10 м/с (1,6...33 фут/с)Диапазон измерения
0...2400 м3/ч,Макс. рабочее давление
PN 40 / ASME Cl. 300 / JIS 20KДиапазон температур продукта
-40 ... +150 °C
-40 ... +200 °C опцияДиапазон окружающей температуры
-40...+60 °C, компактное исполнение
-40...+80 °C, выносной датчик
-40...+60 °C, выносной преобразовательМатериал корпуса преобразователя
AlSi10Mg, с покрытиемСтепень защиты
IP67, NEMA 4X
IP68 NEMA 6P (опция для раздельного исполнения)Дисплей/Настройка
2х-строчный с подсветкой, 3 физические кнопкиВыходные сигналы
1 x 4...20 мА HART
1 x импульсный/частотный/переключающий выход (пассивный)Входные сигналы
не исп.Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
Питание по сигнальной цепи с 2-проводным подключениемСертификаты на взрывозащиту
ATEX, FM, CSA, JPNДругие сертификаты и нормативы
Сертификат на материал 3.1 (смачиваемые части), произведена калибровка на сертифицированном калибровочном оборудовании (согласно ISO/IEC 17025), CRN, AD2000
Маркировка PED, EACБезопасность изделия
Маркировка EACМетрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)Сертификаты и нормативы по давлению
CRN, PED, AD2000Сертификаты на материалы
Сертификат на материал 3.1 (смачиваемые части)
Endress+Hauser Prosonic Flow 92F (техническое описание)
