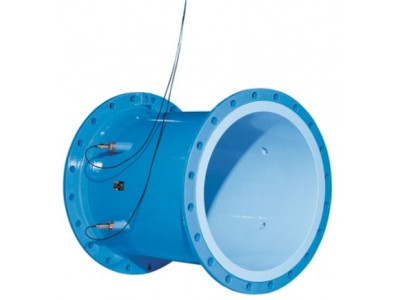

Высокоточный расходомер для больших трубопроводов диаметром до 1200 мм и большим диапазоном выходных сигналов
Краткие характеристики Prosonic Flow 93C
Макс. погрешность измерения
+/-0.5 %Диапазон измерения
0 ... 40000 м3/ч (0 ... 180000GPM)Диапазон температур продукта
-20...+60 °CМакс. рабочее давление
PN 16, класс 150Смачиваемые материалы
Корпус датчика: 1.4404/DN 17440 (316L/AISI)
Приварные части: 1.4404/DN 17440 (316L/AISI)
Измерительная трубка: ST 37.2 (углеродистая сталь)
Преимущества
- Нет производственных потерь - удаление или замена элементов датчиков без остановки процесса
- Нет дополнительный потери давления - полнопроходная конструкция
- Прозрачность процесса - возможность диагностики
- Максимальная эффективность - расширенный функционал и диагностика
- Гибкость передачи данных - различные варианты коммуникации
- Автоматическое восстановление данных для простого обслуживания
Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Фланцевый расходомер Prosonic flow 93C предназначен для применения в воде и сточных водах.
Характеристики прибора:
- Международные сертификаты на применение с питьевой водой:
- Номинальный диаметр: DN 300…1200 (12"…48")
- Температура: –20 ... +80°C (-4 ...+176 °F)
- Алюминиевый корпус преобразователя
- 4х-строчный дисплей с подсветкой и сенсорным управлением
- HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Точный расходомер для крупных труб до DN 1200, с большим выбором аналоговых и цифровых выходов. Врезной измеритель расхода технологической, соленой, деминерализованной, питьевой и сточной воды.Функции датчика
Нет производственных потерь – удаление или замена элементов датчиков без остановки процесса. Без дополнительной потери давления – полнопроходная конструкция. Прозрачность процесса – возможность диагностики. Международно признанные сертификаты на работу с питьевой водой. Номинальный диаметр: DN 300...2000 (12...80")
.Особенности преобразователя
Максимальная точность – расширенные функции и диагностические возможности. Гибкие варианты передачи данных – большой выбор протоколов коммуникации. Автоматическое извлечение данных для обслуживания. Алюминиевый корпус преобразователя. 4‐строчный сенсорный дисплей с подсветкой.Диапазон номинальных диаметров
DN 300...1200 (12" ... 48")Смачиваемые материалы
Корпус датчика: 1.4404/DN 17440 (316L/AISI)
Приварные части: 1.4404/DN 17440 (316L/AISI)
Измерительная трубка: ST 37.2 (углеродистая сталь)Измеряемые параметры
Объемный расход (каналы 1 и 2), скорость звука, скорость потока, средний объемный расход, средняя скорость звука, средняя скорость потока, сумматорМакс. погрешность измерения
+/-0.5 %Диапазон измерения
0 ... 40000 м3/ч (0 ... 180000GPM)Макс. рабочее давление
PN 16, класс 150Диапазон температур продукта
-20...+60 °CДиапазон окружающей температуры
Преобразователь:
–20...+60 °C (–4...+140 °F)
Датчик:
–20...+80 °C (–4...+176 °F)Материал корпуса преобразователя
Настенный корпус: литой алюминий с порошковым покрытиемСтепень защиты
Преобразователь
IP 67 (NEMA 4X)
Датчик
IP 68 (NEMA 6P)Дисплей/Настройка
4-строчный дисплей с подсветкой, с тремя оптическими кнопкамиВыходные сигналы
1 x 4...20 мА HART
1 x импульсный/частотный/релейный выход (пассивный)Входные сигналы
не исп.Цифровая связь
HART, PROFIBUS PA, PROFIBUS DP, FOUNDATION FieldbusИсточник питания
85...260 В перем. тока
20...55 В перем. тока
16...62 В пост. токаСертификаты на взрывозащиту
FM
CSAБезопасность изделия
CE, C-Tick
Endress+Hauser Prosonic Flow 93C (техническое описание)
