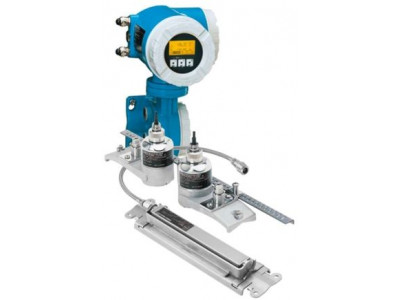

Расходомер для установки во взрывоопасных зонах с широким выбором аналоговых и цифровых выходов
Краткие характеристики Prosonic Flow 93P
Макс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...DN200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Диапазон температур продукта
DN15...65
-40...+100°C (-40...+212 °F)
Опция: -40...+150°C (-40...+302 °F)
DN50...4000
-40...+80°C (-40...+276 °F)
Опция: -40...+170°C (-40...+338 °F)Макс. рабочее давление
не исп.Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304
Преимущества
- Автоматическое сканирование частот для максимальной эффективности измерений
- Повышенная безопасность для химической и нефтехимической отраслей - международное одобрение для взрывоопасных зон
- Стабильный сигнал - измерение снаружи трубы
- Прозрачность процесса - возможность диагностики
- Максимальная эффективность - расширенный функционал и диагностика
- Гибкие варианты передачи данных - различные варианты коммуникации
- Автоматическое восстановление данных
Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Оптимальный накладной прибор для работы с химическими веществами, растворителями, жидкими углеводородами, кислотами и щелочами.
Характеристики прибора:
- Температура: -40 ... 170°C (–40 ...338 °F)
- Диапазон номинальных диаметров: DN 15…4000 (1/2"…160")
- Установка расходомера не влияет на работоспособность трубопровода
- Алюминиевый корпус преобразователя
- 4х-строчный дисплей с подсветкой и сенсорным управлением
- HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Расходомер для установки во взрывоопасных зонах с широким выбором аналоговых и цифровых выходов. Автоматическое сканирование частот для максимальной эффективности измерения. Прибор в накладном исполнении, идеально подходящий для работы с химикатами, растворителями, жидкими углеводородами, кислотами и щелочами.Функции датчика
Повышенная безопасность для работы в химической и нефтехимической промышленности – международные сертификаты на применение во взрывоопасных зонах. Нет дополнительных путей утечки – внешнее измерение на наружной стороне трубы. Прозрачность процесса – возможность диагностики. Температура продукта: –40...170 °C (–40...338 °F). Широкий диапазон номинальных диаметров: DN 15...4000 (½...160").Особенности преобразователя
Максимальная производительность – расширенные функции и диагностические возможности. Гибкие варианты передачи данных – большой выбор типов коммуникации. Автоматическое извлечение данных для обслуживания. Алюминиевый корпус преобразователя. 4‐строчный сенсорный дисплей с подсветкой.Диапазон номинальных диаметров
Один канал, 1 или 2 пути прохода: DN15...4000 (1/2...160")
Два канала, 1 или 2 пути прохода: DN15...4000 (1/2...160")Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304Измеряемые параметры
Объемный расход (каналы 1 и 2), средний объемный расход, дифференциальный объемный расход, скорость звука, скорость потока, сумматорМакс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...DN200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Макс. рабочее давление
не исп.Диапазон температур продукта
DN15...65
-40...+100°C (-40...+212 °F)
Опция: -40...+150°C (-40...+302 °F)
DN50...4000
-40...+80°C (-40...+276 °F)
Опция: -40...+170°C (-40...+338 °F)Диапазон окружающей температуры
-20...+60°C
-40...+60°C (опция)Материал корпуса сенсора
не испМатериал корпуса преобразователя
Настенный корпус: литой алюминий с порошковым покрытиемСтепень защиты
IP67, тип 4X для преобразователя
IP68, тип 6P для датчиков. Преобразователь: IP67, защитная оболочка типа 4XДисплей/Настройка
4-строчный дисплей с подсветкой, с тремя оптическими кнопкамиВыходные сигналы
1 x 4...20 мА HART
1 x импульсный/частотный/переключающий выход (пассивный)Входные сигналы
не исп.Цифровая связь
HART
PROFIBUS PA
Profibus DP
FOUNDATION FieldbusИсточник питания
85...260 В перем. тока
20...55 В перем. тока
16...62 В пост. токаСертификаты на взрывозащиту
ATEX, FM/CSA, NEPSI, JPNДругие сертификаты и нормативы
Верификация расходомера только для DN15, 25, 40, 50 и 100
Морской сертификат
Маркировка EACБезопасность изделия
Маркировка EACМетрологические нормативы и сертификаты
Верификация расходомера только для DN15, 25, 40, 50 и 100Морские сертификаты и нормативы
Морской сертификат
Endress+Hauser Prosonic Flow 93P (техническое описание)
