Прибор с автоматическим сканированием частоты для макс.эффективности измерения с широким диапазоном выходных сигналов

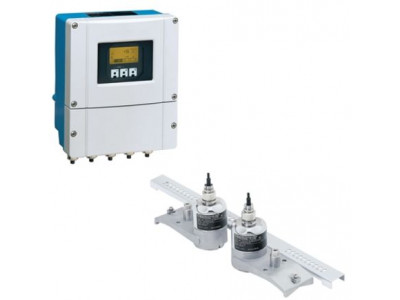

Краткие характеристики Prosonic Flow 93W
Макс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Диапазон температур продукта
Накладное исполнение: –20...+80 °C (–4...+176 °F)
Врезное исполнение: –40...+80 °C (–40...+176 °F)Макс. рабочее давление
не исп.Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304
Преимущества
- Низкие вложения - экономичность измерительной точки возрастает вместе с диаметром трубопровода (до DN 4000)
- Стабильный сигнал - измерение снаружи трубы
- Прозрачность процесса - возможность диагностики
- Максимальная эффективность - расширенный функционал и диагностика
- Гибкость передачи данных - различные варианты коммуникации
- Автоматическое восстановление данных при сервисном обслуживании
Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
- Накладной сенсор для измерения расхода технологической, соленой, деминерализованной, питьевой и сточной воды.
Характеристики прибора:
- Температура: –20 ... +80°C (-4 ...+176 °F)
- Класс защиты: IP68 (корпус типа 6P) для установки на затопленных трубах
- Ударостойкость и устойчивость к вибрациям в соответствии с IEC 68-2-6
- Алюминиевый корпус преобразователя
- 4х-строчный дисплей с подсветкой и сенсорным управлением
- HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Расходомер с автоматическим сканированием частот для максимальной эффективности измерения, с широким выбором аналоговых и цифровых выходов. Накладной измеритель расхода технологической, соленой, деминерализованной, питьевой и сточной воды.Функции датчика
Низкие капиталовложения – экономическая эффективность растет с ростом диаметра трубы (до DN 4000). Нет дополнительных путей утечки – внешнее измерение на наружной стороне трубы. Прозрачность процесса – возможность диагностики. Температура среды: –20...+80 °C (-4...+176 °F). Степень защиты IP68 (защитная оболочка типа 6P) для подводных труб.Особенности преобразователя
Наивысшая точность – расширенные функции и диагностические возможности. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. Алюминиевый корпус преобразователя. 4‐строчный сенсорный дисплей с подсветкой.Диапазон номинальных диаметров
Один канал, 1 или 2 пути прохода: DN15...4000 (1/2...160")
Два канала, 1 или 2 пути прохода: DN15...4000 (1/2...160")Смачиваемые материалы
Система с зажимным креплением:
Держатель датчика 1.4308/CF-8
Корпус датчика 1.4301/304
Крепежные ленты 1.4301/304Измеряемые параметры
Объемный расход (каналы 1 и 2), средний объемный расход, дифференциальный объемный расход, скорость звука, скорость потока, сумматорМакс. погрешность измерения
Объемный расход:
±3% ИЗМ для DN15
±2% ИЗМ для DN25...200
±2% ИЗМ для размеров более DN200Диапазон измерения
0,3...10 м/с (1...33 фут/с)Макс. рабочее давление
не исп.Диапазон температур продукта
Накладное исполнение: –20...+80 °C (–4...+176 °F)
Врезное исполнение: –40...+80 °C (–40...+176 °F)Диапазон окружающей температуры
-20...+60 °CМатериал корпуса сенсора
не исп.Материал корпуса преобразователя
Настенный корпус: литой алюминий с порошковым покрытиемСтепень защиты
IP67, тип 4X для преобразователя, IP68 (опция)
IP67, тип 4X для датчиков
IP68, тип 6P для датчиков (опция). Преобразователь: IP67, защитная оболочка типа 4XДисплей/Настройка
4-строчный дисплей с подсветкой, с тремя оптическими кнопкамиВыходные сигналы
1 x 4...20 мА HART
1 x импульсный/частотный/переключающий выход (пассивный)Входные сигналы
не исп.Цифровая связь
HART, PROFIBUS PA, PROFIBUS DP, FOUNDATION FieldbusИсточник питания
85...260 В перем. тока
20...55 В перем. тока
16...62 В пост. токаСертификаты на взрывозащиту
ATEX, FM, CSAДругие сертификаты и нормативы
Верификация расходомера только для DN15, 25, 40, 50, 100, 250, 400
Морской сертификат
Маркировка EACБезопасность изделия
Маркировка CE, C-tick, EACМетрологические нормативы и сертификаты
Верификация расходомера только для DN15, 25, 40, 50, 100, 250, 400Морские сертификаты и нормативы
Морской сертификат
Endress+Hauser Prosonic Flow 93W (техническое описание)
