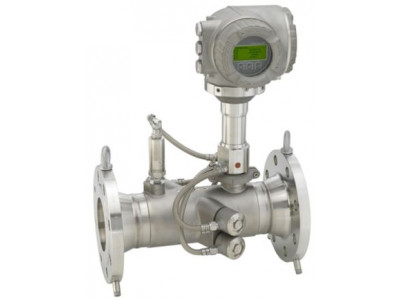

Надежный и прочный расходомер с компактным преобразователем для измерения газов, стойкий к колебаниям рабочих условий
Краткие характеристики Prosonic Flow G 300
Макс. погрешность измерения
Объемный расход (стандарт):
‐ ±1.0 % o.r. при 3 ... 40 м/с
‐ ±2 % o.r. при 0.3 ... 3 м/с
Объемный расход (опция):
‐ ±0.5 % o.r. при 0.3 ... 3 м/с
‐ ±1.0 % o.r. при 3 ... 40 м/с
Массовый расход (стандарт):
‐ ±1.5 % o.r. при 3 ... 40 м/с
‐ ±2.5 % o.r. при 0.3 ... 3 м/с
Массовый расход (опция):
‐ ±1.5 % o.r. при 0.3 ... 3 м/с
‐ ±1.0 % o.r. при 3 ... 40 м/с
Содержание метана: ±1.00 %
Молярная масса: ±1.50 %
Плотность: ±1.50 %
Динамическая вязкость: ±3.00 %
Теплотворная способность: ±1.00 %
Число Воббе: ±1.00 %"Диапазон измерения
Газ: 0.3 м/с ... 40 м/сДиапазон температур продукта
-50 ...150 °C
-50 ... 100 °C со встроенной измерительной ячейкойМакс. рабочее давление
0.7 ... 101 бар абс (10.15 ... 1464.88 psi a)Смачиваемые материалы
Измерительная трубка: 1.4408/1.4409 (CF3M)
Преобразователь: 1.4404 (316, 316L), Титан марки 2
Преимущества
- Универсальный измерительный прибор, способный работать в газовых смесях произвольного состава в сложных областях применения
- Максимальная надежность показаний даже при наличии влаги в газе – конструкция датчика нечувствительна к конденсату
- Оперативный контроль процесса – получение показателей в реальном времени с компенсацией по давлению и температуре
- Эффективное решение – многопараметрическое измерение, отсутствие потерь давления
- Полный доступ к данным процесса и диагностической информации — широкий выбор произвольно комбинируемых входных/выходных сигналов
- Простота и универсальность — легко конфигурируемые функции входных/выходных сигналов
- Встроенные функции самопроверки и диагностики — технология Heartbeat
Область применения
- Данный принцип измерения не зависит от состава газа
- Точное измерение природного и технологического газа в химических и нефтегазовых процессах.
Характеристики прибора:
- Прямое измерение: расход, давление, температура
- Смачиваемые части: титан / 316L
- Точность измерения: до 0,5 %
- Компактный корпус с двумя отсеками доступа, до 3 входов/выходов
- Сенсорный дисплей с подсветкой и доступом по беспроводной сети (WLAN)
- Возможность использования выносного дисплея
Характеристики и спецификации
Принцип измерения
Ультразвуковой: расходЗаголовок для продукта
Высокопрочное специальное решение для работы с газом в условиях процесса с переменными свойствами, с компактным легкодоступным преобразователем. Универсальный прибор с функцией определения пользовательских смесей газов, для задач по измерению с повышенными требованиями. Точное измерение природного и технологического газа в химической и нефтегазовой промышленности.Функции датчика
Высокоэффективный контроль процесса – получение значений с компенсацией по давлению и температуре в реальном времени. Максимальная достоверность даже при измерении влажного или жирного газа – преобразователи с защитой от конденсата. Эффективное решение – многопараметрическое измерение, отсутствует потеря давления. Непосредственное измерение: расход, давление и температура. Смачиваемые части из титана/ 316L.Особенности преобразователя
Полный доступ к информации о процессе и диагностике – цифровые шины и большой выбор свободно комбинируемых устройств ввода/вывода. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и беспроводным доступом по WLAN.Диапазон номинальных диаметров
DN 25 ... 300 (1 ... 12")Смачиваемые материалы
Измерительная трубка: 1.4408/1.4409 (CF3M)
Преобразователь: 1.4404 (316, 316L), Титан марки 2Измеряемые параметры
Объемный расход, скорректированный объемный расход, массовый расход, скорость потока, скорость звука, давление, температура, плотность, динамическая вязкость, расход энергии, индекс Воббе, доля метана, теплотворная способность, молярная массаМакс. погрешность измерения
Объемный расход (стандарт):
‐ ±1.0 % o.r. при 3 ... 40 м/с
‐ ±2 % o.r. при 0.3 ... 3 м/с
Объемный расход (опция):
‐ ±0.5 % o.r. при 0.3 ... 3 м/с
‐ ±1.0 % o.r. при 3 ... 40 м/с
Массовый расход (стандарт):
‐ ±1.5 % o.r. при 3 ... 40 м/с
‐ ±2.5 % o.r. при 0.3 ... 3 м/с
Массовый расход (опция):
‐ ±1.5 % o.r. при 0.3 ... 3 м/с
‐ ±1.0 % o.r. при 3 ... 40 м/с
Содержание метана: ±1.00 %
Молярная масса: ±1.50 %
Плотность: ±1.50 %
Динамическая вязкость: ±3.00 %
Теплотворная способность: ±1.00 %
Число Воббе: ±1.00 %"Диапазон измерения
Газ: 0.3 м/с ... 40 м/сМакс. рабочее давление
0.7 ... 101 бар абс (10.15 ... 1464.88 psi a)Диапазон температур продукта
-50 ...150 °C
-50 ... 100 °C со встроенной измерительной ячейкойДиапазон окружающей температуры
-40 ... 60 °C(-40 ... +140 °F)
Опция: -50 ... 60 °C(-58 ... +140 °F)Материал корпуса сенсора
Нержавеющая сталь, 1.4404(316/316L), 1.4408/1.4409 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналог. 316L
ПоликарбонатСтепень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Опция: Внешняя антенна WLAN: IP67Дисплей/Настройка
4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
Возможна конфигурация с помощью локального дисплея
Доступен выносной дисплейВыходные сигналы
3 выхода:
4...20 мА HART (активный/пассивный)
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выходВходные сигналы
Входной сигнал состояния
4-20 мA входной сигналЦифровая связь
HART, Modbus RS485Источник питания
24 В пост.тока
100 ... 230 В пост.тока
100 ... 230 В перем.тока / 24 В пост.тока (для безопасных зон)Сертификаты на взрывозащиту
ATEX, cCSAus, IECEx, NEPSI, JPNБезопасность изделия
CE, C-tickФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 aСертификаты и нормативы по давлению
PED, CRNСертификаты на материалы
3.1 материал
NACE MR0175/MR0103
Endress+Hauser Prosonic Flow G 300 (техническое описание)
