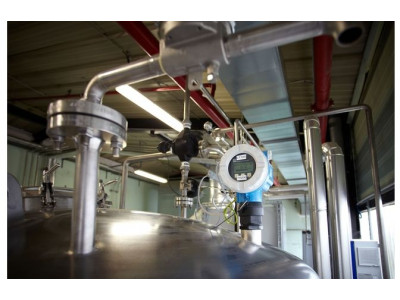

Бюджетное устройство для измерения уровня в жидкостях и сыпучих продуктах с диапазоном измерения до 5 м
Краткие характеристики Prosonic FMU40
Погрешность
+/- 2 мм или +/- 0.2 % от заданного диапазона измеренияРабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсМакс. значение измерения
Макс. значение измеренияСмачиваемые части
PVDF
Преимущества
- Достоверное бесконтактное измерение
- Быстрое и простое введение в эксплуатацию с помощью четырехстрочного текстового дисплея на основе меню, доступно 7 языков
- Огибающие кривые на дисплее для упрощенной диагностики
- Герметичное уплотнение и заливка датчика
- Химически устойчивое тефлоновое покрытие
- Калибровка без заполнения или опорожнения
- Встроенный датчик температуры для автоматической коррекции скорости распространения сигнала в зависимости от температуры
Область применения
Двух- или четырехпроводный прибор для непрерывного бесконтактного измерения уровня и расхода.
- Присоединение к процессу: резьба
- Температура: -40 ... +80°C
- Давление: +0.7 ... +3 бар
- Максимальная дистанция измерения: жидкости - 5м, сыпучие материалы 2м
- Дистанция блокировки: жидкости и сыпучие материалы - 0.25 м
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
УльтразвуковойХарактеристики/Применение
Компактный ультразвуковой преобразовательПитание / Коммуникация
2х-/4х-проводная схема подключения (HART), PROFIBUS PA, FOUNDATION FieldbusПогрешность
+/- 2 мм или +/- 0.2 % от заданного диапазона измеренияТемпература окружающей среды
-40 °C ... 80 °CРабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсСмачиваемые части
PVDFПрисоединение к процессу
G / NPT 1 1/2"Блокирующая дистанция
0.25 мИспользование
ИспользованиеМакс. значение измерения
Макс. значение измеренияСвязь
4 ... 20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, TIIS, INMETRO, NEPSIДиапазон применения
Диапазон применения
Принцип измерения
Ультразвуковой, предельный уровньХарактеристики/Применение
Компактный ультразвуковой преобразовательПитание / Коммуникация
2/4-проводное подключение (HART),
PROFIBUS PA,
FOUNDATION FieldbusТемпература окружающей среды
-40 °C ... +80 °C
(-40 °F ... +176 °F)Рабочая температура
-40 °C ... +80 °C
(-40 °F ... +176 °F)Рабочее давление абс. / макс. предел избыточного давления
0,7 ... 3 бар абс
(10 ...44 psi)Смачиваемые части
PVDFПрисоединение к процессу
G / NPT 1 1/2"Блокирующая дистанция
0,25 м (0,8 фута)Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, INMETRO, NEPSIДиапазон применения
Сверьтесь с диаграммой диапазонов
Принцип измерения
Открытые каналыЗаголовок для продукта
Компактный ультразвуковой измерительный прибор
Экономичное решение для измерения расхода в открытом каналеМакс. погрешность измерения
Низкая точностьДиапазон измерения
0,25…5 м (0,8…16 фут)Макс. рабочее давление
атм.Диапазон температур продукта
-40 °C ... 80 °CСтепень защиты
IP68Выходные сигналы
4…20 мА (HART), PA, FFВходные сигналы
2-проводной, 16-36 В пост. тока,
4-проводной,16-36 В пост. тока,
90-253 В перем. тока 50/60 ГцЦифровая связь
PROFIBUS PA, FOUNDATION FieldbusСертификаты на взрывозащиту
ATEX, FM, CSA
Принцип измерения
УльтразвуковойХарактеристики/Применение
Компактный ультразвуковой преобразовательПитание / Коммуникация
2х-/4х-проводная схема подключения (HART), PROFIBUS PA, FOUNDATION FieldbusПогрешность
+/- 2 мм или +/- 0.2 % от заданного диапазона измеренияТемпература окружающей среды
-40 °C ... 80 °CРабочая температура
-40 °C ... 80 °CРабочее давление абс. / макс. предел избыточного давления
0.7 бар ... 3 бар абсСмачиваемые части
PVDFПрисоединение к процессу
G / NPT 1 1/2"Блокирующая дистанция
0.25 мМакс. значение измерения
2 м (6 футов)Связь
4 ... 20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, TIIS, INMETRO, NEPSIДиапазон применения
Сверьтесь с диаграммой диапазонов
Принцип измерения
Ультразвуковой, предельный уровньХарактеристики/Применение
Компактный ультразвуковой преобразовательПитание / Коммуникация
2/4-проводное подключение (HART),
PROFIBUS PA,
FOUNDATION FieldbusТемпература окружающей среды
-40 °C ... +80 °C
(-40 °F ... +176 °F)Рабочая температура
-40 °C ... +80 °C
(-40 °F ... +176 °F)Рабочее давление абс. / макс. предел избыточного давления
0,7 ... 3 бар абс
(10 ...44 psi)Смачиваемые части
PVDFПрисоединение к процессу
G / NPT 1 1/2"Блокирующая дистанция
0,25 м (0,8 фута)Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, INMETRO, NEPSIДиапазон применения
Сверьтесь с диаграммой диапазонов
Endress+Hauser Prosonic FMU40 (техническое описание)
