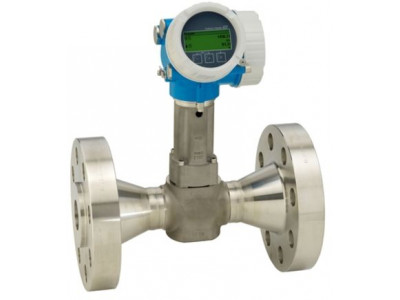

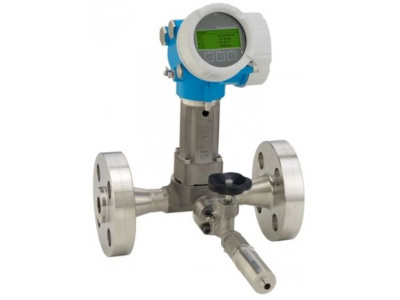

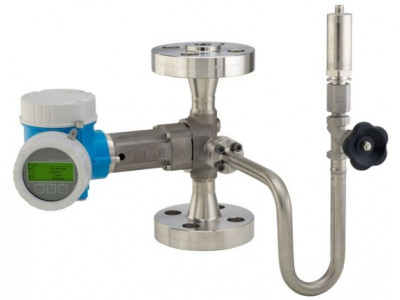

Расходомер вихревой Prowirl O 200

Расходомер вихревой Prowirl O 200 Расходомер вихревой Prowirl O 200 Расходомер вихревой Prowirl O 200
Расходомер вихревой Prowirl O 200 Расходомер вихревой Prowirl O 200 Расходомер вихревой Prowirl O 200
Код Товара:
Prowirl O 200
Производитель
Endress+Hauser
Стоимость по запросу

Расходомер оптимизирован для установки на сопряженных трубах высокого давления

Prowirl O идеально подходит для надежного контроля процессов в трудных областях применения при измерении расхода газа и пара в зонах с высоким давлением. Кроме того, его дизайн обеспечивает максимальную безопасность основных и вспомогательных процессов. Благодаря уникальной 2-проводной технологии датчик Prowirl O 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.

Краткие характеристики Prowirl O 200

  • Макс. погрешность измерения
    Объемный расход (жидкость): ±0,75 %
    Объемный расход (пар, газ): ±1,00 %
    Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
    Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
    Массовый расход (жидкость): ±0,85%
  • Диапазон измерения
    Жидкость: 0,1...1700 м³/ч (0,061...1000 фунт³/мин)
    в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
    Пар, газ: 0,52...22 000 м³/ч (0,31...13000 фунт³/мин)
    в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)
  • Диапазон температур продукта
    Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
    Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)
  • Макс. рабочее давление
    PN 250, класс 1500, 40K
  • Смачиваемые материалы
    Измерительная трубка: 1.4408 (CF3M)
    Датчик DSC: UNS N07718, аналогично сплаву Alloy 718, 2.4668
    Присоединение к процессу: 1.4404/F316/F316L

Преимущества

  • Лучший контроль процессов — встроенные функции измерения температуры и давления в парах и газах
  • Повышенная механическая прочность для измерения расхода — специальный дизайн датчика
  • Неизменная точность при числах Рейнольдса до 10 000 — самый линейный датчик вихревого расходомера
  • Долгосрочная стабильность — надежный емкостный датчик без дрейфа нуля
  • Удобное подключение устройства — отдельный отсек с клеммами для подключения
  • Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
  • Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology

Область применения

  • Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
  • Разработан специально для использования при высоком рабочем давлении.

Характеристики прибора

  • Измерение массового расхода насыщенного пара до PN 250 (Класс 1500)
  • Полное соответствие требованиям NACE (MR0175/MR0103)
  • Множество вариантов расположения датчика давления
  • Модуль дисплея с функцией передачи данных
  • Прочный корпус с двумя отсеками
  • Безопасность на предприятии: международные сертификаты (SIL, взрывоопасные зоны)

Характеристики и спецификации


  • Принцип измерения
    Вихревой
  • Заголовок для продукта
    Расходомер, оптимизированный для работы на сопряженных трубах под высоким давлением. Более тщательный контроль за процессом – встроенные функции измерения температуры и давления для паров и газов. Разработан специально для использования при высоком рабочем давлении.
  • Функции датчика
    Высокая механическая прочность для измерения расхода благодаря особой конструкции датчика. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Массовый расход насыщенного пара до PN 250 (класс 1500). Полное соответствие требованиям NACE (MR0175/MR0103).
  • Особенности преобразователя
    Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная имитационная самопроверка – технология Heartbeat. Модуль дисплея с функцией переноса данных. Надежный корпус с двумя отсеками.
  • Диапазон номинальных диаметров
    DN 15...300 (½...12")
  • Смачиваемые материалы
    Измерительная трубка: 1.4408 (CF3M)
    Датчик DSC: UNS N07718, аналогично сплаву Alloy 718, 2.4668
    Присоединение к процессу: 1.4404/F316/F316L
  • Измеряемые параметры
    Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура
  • Макс. погрешность измерения
    Объемный расход (жидкость): ±0,75 %
    Объемный расход (пар, газ): ±1,00 %
    Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
    Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
    Массовый расход (жидкость): ±0,85%
  • Диапазон измерения
    Жидкость: 0,1...1700 м³/ч (0,061...1000 фунт³/мин)
    в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
    Пар, газ: 0,52...22 000 м³/ч (0,31...13000 фунт³/мин)
    в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)
  • Макс. рабочее давление
    PN 250, класс 1500, 40K
  • Диапазон температур продукта
    Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
    Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)
  • Диапазон окружающей температуры
    Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
    Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
    Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
    Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)
  • Материал корпуса сенсора
    Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)
  • Материал корпуса преобразователя
    AlSi10Mg, с покрытием; 1.4404 (316L)
  • Степень защиты
    Компактное исполнение: IP66/67, защитная оболочка типа 4X
    Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
    Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X
  • Дисплей/Настройка
    4‐строчный сенсорный дисплей с подсветкой (наружное управление)
    Настройка посредством локального дисплея и управляющего ПО
    Доступен выносной дисплей
  • Выходные сигналы
    4...20 мА HART (пассивный)
    4...20 мА (пассивный)
    Импульсный/частотный/переключающий выход (пассивный)
  • Входные сигналы
    4...20 мА (пассивный)
  • Цифровая связь
    HART, PROFIBUS PA, FOUNDATION Fieldbus
  • Источник питания
    12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
    12...30 В пост. тока (4...20 мА HART, 4...20 мА)
    12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
    9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)
  • Сертификаты на взрывозащиту
    ATEX, IECEx, cCSAus, JPN
  • Безопасность изделия
    CE, C-TICK, EAC
  • Функциональная безопасность
    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511
  • Метрологические нормативы и сертификаты
    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
    Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV SÜD)
  • Морские сертификаты и нормативы
    ABS, LR, BV
  • Сертификаты и нормативы по давлению
    PED, CRN
  • Сертификаты на материалы
    Сертификат на материал 3.1
    NACE MR0175/MR0103, PMI (по запросу); только для класса 900/1500: тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу)
