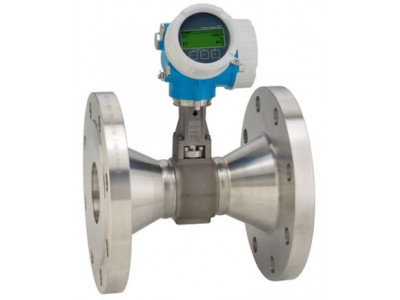

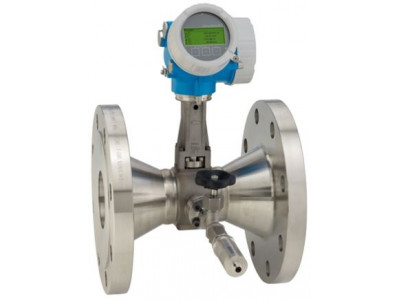

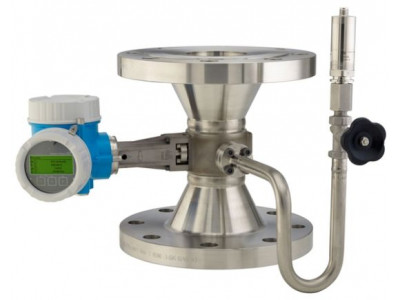

Расходомер с самой высокой в своем классе точностью даже при сужении диаметра трубы
Краткие характеристики Prowirl R 200
Макс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%Диапазон измерения
Жидкость: 0,1...540 м³/ч (0,061...320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...7300 м³/ч (0,31...4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)Диапазон температур продукта
Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)Макс. рабочее давление
PN 40, класс 300, 20KСмачиваемые материалы
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316L
Преимущества
- Простой мониторинг энергии — встроенные функции измерения температуры и давления в парах и газах
- Экономия средств и времени — не требуются модификации труб для измерения на зауженном участке трубопровода
- Неизменная точность до числа Рейнольдса 10 000 — самый линейный датчик вихревых расходомеров
- Долговременная стабильность — надежный емкостный датчик без дрейфа нуля
- Удобное подключение устройства — отдельный отсек с клеммами для подключения
- Безопасность эксплуатации — благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
- Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology
Область применения
- Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
- Предназначен для измерений малых расходов.
Характеристики прибора
- Встроенные сужения трубы на один или два типоразмера
- Номинальный диаметр (сопряженная труба) до DN 250 (10")
- Множество вариантов расположения датчика давления
- Модуль дисплея с функцией передачи данных
- Прочный корпус с двумя отсеками
- Безопасность на предприятии: международные сертификаты (SIL, взрывоопасные зоны)
Характеристики и спецификации
Принцип измерения
ВихревойЗаголовок для продукта
Расходомер с наивысшей в своем классе точностью, в том числе при использовании коротких труб. Легкое управление энергоресурсами – встроенные функции измерения температуры и давления для паров и газов. Предназначен для областей применения с очень низким или сниженным расходом.Функции датчика
Экономия времени и средств – не требуется модификация труб для снижения размера трубопровода. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 линейных размера. Номинальный диаметр (сопряженная труба) до DN 250 (10").Особенности преобразователя
Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная имитационная самопроверка – технология Heartbeat. Модуль дисплея с функцией переноса данных. Надежный корпус с двумя отсеками.Диапазон номинальных диаметров
DN 25 ... 250 (1 ... 10")Смачиваемые материалы
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316LИзмеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%Диапазон измерения
Жидкость: 0,1...540 м³/ч (0,061...320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...7300 м³/ч (0,31...4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)Макс. рабочее давление
PN 40, класс 300, 20KДиапазон температур продукта
Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)Диапазон окружающей температуры
Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплейВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с импульсным/частотным/релейным выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/релейный выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/релейный выход)Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, JPN, EACБезопасность изделия
CE, C-TICK, EACФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)Морские сертификаты и нормативы
ABS, LR, BVСертификаты и нормативы по давлению
PED, CRN, AD 2000Сертификаты на материалы
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу)
Принцип измерения
ВихревойЗаголовок для продукта
Расходомер с наивысшей в своем классе точностью, в том числе при использовании коротких труб. Легкое управление энергоресурсами – встроенные функции измерения температуры и давления для паров и газов. Предназначен для областей применения с очень низким или сниженным расходом.Функции датчика
Экономия времени и средств – не требуется модификация труб для снижения размера трубопровода. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 линейных размера. Номинальный диаметр (сопряженная труба) до DN 250 (10").Особенности преобразователя
Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная имитационная самопроверка – технология Heartbeat. Модуль дисплея с функцией переноса данных. Надежный корпус с двумя отсеками.Диапазон номинальных диаметров
DN 25 ... 250 (1 ... 10")Смачиваемые материалы
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316LИзмеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%Диапазон измерения
Жидкость: 0,1...540 м³/ч (0,061...320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...7300 м³/ч (0,31...4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)Макс. рабочее давление
PN 40, класс 300, 20KДиапазон температур продукта
Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)Диапазон окружающей температуры
Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплейВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, JPN, EACБезопасность изделия
CE, C-TICK, EACФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)Морские сертификаты и нормативы
ABS, LR, BVСертификаты и нормативы по давлению
PED, CRN, AD 2000Сертификаты на материалы
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу)
Принцип измерения
ВихревойЗаголовок для продукта
Расходомер с наивысшей в своем классе точностью, в том числе при использовании коротких труб. Легкое управление энергоресурсами – встроенные функции измерения температуры и давления для паров и газов. Предназначен для областей применения с очень низким или сниженным расходом.Функции датчика
Экономия времени и средств – не требуется модификация труб для снижения размера трубопровода. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 линейных размера. Номинальный диаметр (сопряженная труба) до DN 250 (10").Особенности преобразователя
Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная имитационная самопроверка – технология Heartbeat. Модуль дисплея с функцией переноса данных. Надежный корпус с двумя отсеками.Диапазон номинальных диаметров
DN 25 ... 250 (1 ... 10")Смачиваемые материалы
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316LИзмеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температураМакс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%Диапазон измерения
Жидкость: 0,1...540 м³/ч (0,061...320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...7300 м³/ч (0,31...4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)Макс. рабочее давление
PN 40, класс 300, 20KДиапазон температур продукта
Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)Диапазон окружающей температуры
Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)Материал корпуса сенсора
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4XДисплей/Настройка
4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплейВыходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)Входные сигналы
4...20 мА (пассивный)Цифровая связь
HART, PROFIBUS PA, FOUNDATION FieldbusИсточник питания
12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, JPN, EACБезопасность изделия
CE, C-TICK, EACФункциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)Морские сертификаты и нормативы
ABS, LR, BVСертификаты и нормативы по давлению
PED, CRN, AD 2000Сертификаты на материалы
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу)
Endress+Hauser Prowirl R 200 (техническое описание)
