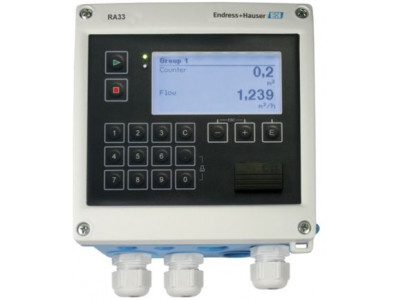

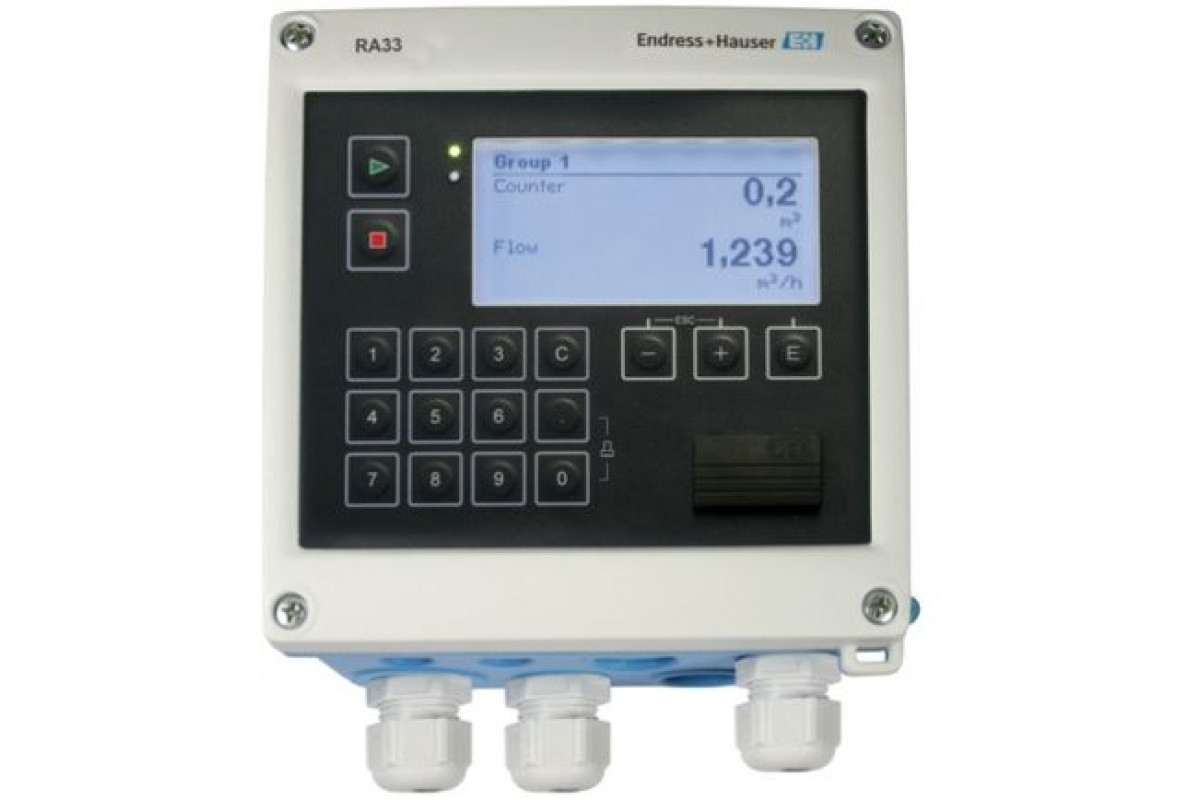

Recording and controlling of batch operations
Краткие характеристики RA33
Вход
1 аналоговый (I) / импульсный (для расхода)
1 ТС (для температуры)
1 аналоговый (I) (для плотности)
Электропитание 24 В пост. тока (+/-16%) по токовой цепиВыход
1 аналоговый/импульсный (активный)
2 с открытым коллекторомДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммРасчеты
Расчет объема
Преимущества
- Fixed and automatic after-run correction for constant, extremely accurate results
- Higher quality through fast and exact dosing
- Optional volume correction for mineral oils as per ASTM D1250-04
- Detailed logging of protocols (preset counter, volume counter, batch name and number) as well as error messages and changes of operating parameters
- Standard models are suitable for connecting and supplying all common flow transmitters, temperature sensors and density sensors
- Remote control option to start and abort batch runs
- Daily, monthly and annual statistics on the batch run size and quantity
Область применения
Recording and controlling of batch operations. Typical applications include:
- Food industry
- Chemical industry
- Pharmaceutical industry
- Oil & gas industry
Характеристики и спецификации
Принцип измерения
Менеджер областей примененияПринцип измерения
Контроллер дозированияФункция
Заполнение и дозированиеРасчеты
Расчет объемаКоличество точек применения
1Хранение данных
ДаСтандарты расчета
ASTM D1250-04Связь
RS232
USB
Ethernet
Modbus TCP
Modbus RTUПитание
Не определеноПитание по сигнальной цепи
Низковольтное питание:
100...230 В перем. тока (-15% / +10%)
Питание малым напряжением:
24 В пост. тока (-50% / +75%)
24 В перем. тока (±50%)Класс защиты
IP65Вход
1 аналоговый (I) / импульсный (для расхода)
1 ТС (для температуры)
1 аналоговый (I) (для плотности)
Электропитание 24 В пост. тока (+/-16%) по токовой цепиВыход
1 аналоговый/импульсный (активный)
2 с открытым коллекторомРазмеры (ШxВxГ)
144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")Настройка
3 кнопки управления и 14 функциональных кнопок для управления дозированием или с помощью FieldCare
Считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)
возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммФункции программного обеспечения
Расчет объема
1- или 2-этапное управление
Ручная и автоматическая коррекция превышения количества
Коэффициент коррекции объема (VCF) в соответствии с ASTM D1250-04 для сырой нефти, продуктов переработки и смазочных маселСертификаты
CE
CSA GP
NTEP (USA)
Принцип измерения
Контроль дозаторовФункция
Заполнение и дозированиеСертификаты
CE
список UL
CSA GPВход
1 аналоговый (I) / импульсный (для расхода)
1 РДТ (для температуры)
1 аналоговый (I) (для плотности)
Электропитание 24 В пост. тока (+/-16%) по сигнальной цепиВыход
1 аналоговый/импульсный (активный)
2 с открытым коллекторомРейленый выход
2 релеВнешнее питание/питание по сигнальной цепи
Низковольтное питание:
100...230 В перем. тока (-15% / +10%)
Питание малым напряжением:
24 В пост. тока (-50% / +75%), 24 В перем. тока (±50%)Габаритные размеры
144 x 144 x 103,1 мм
(5,67" x 5,67" x 4,06")Программное обеспечение (ПО)
Расчет объема
1- или 2-этапное управление
Ручная и автоматическая коррекция превышения количества
Коэффициент коррекции объема (VCF) в соответствии с ASTM D1250-04 для сырой нефти, продуктов переработки и смазочных маселНастройка
3 кнопки управления и 14 функциональных кнопок для управления при дозировании, а также управление посредством FieldCare
Считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)
Возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 мм
