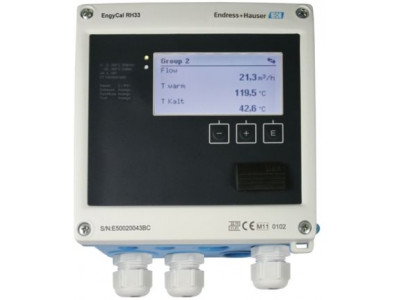

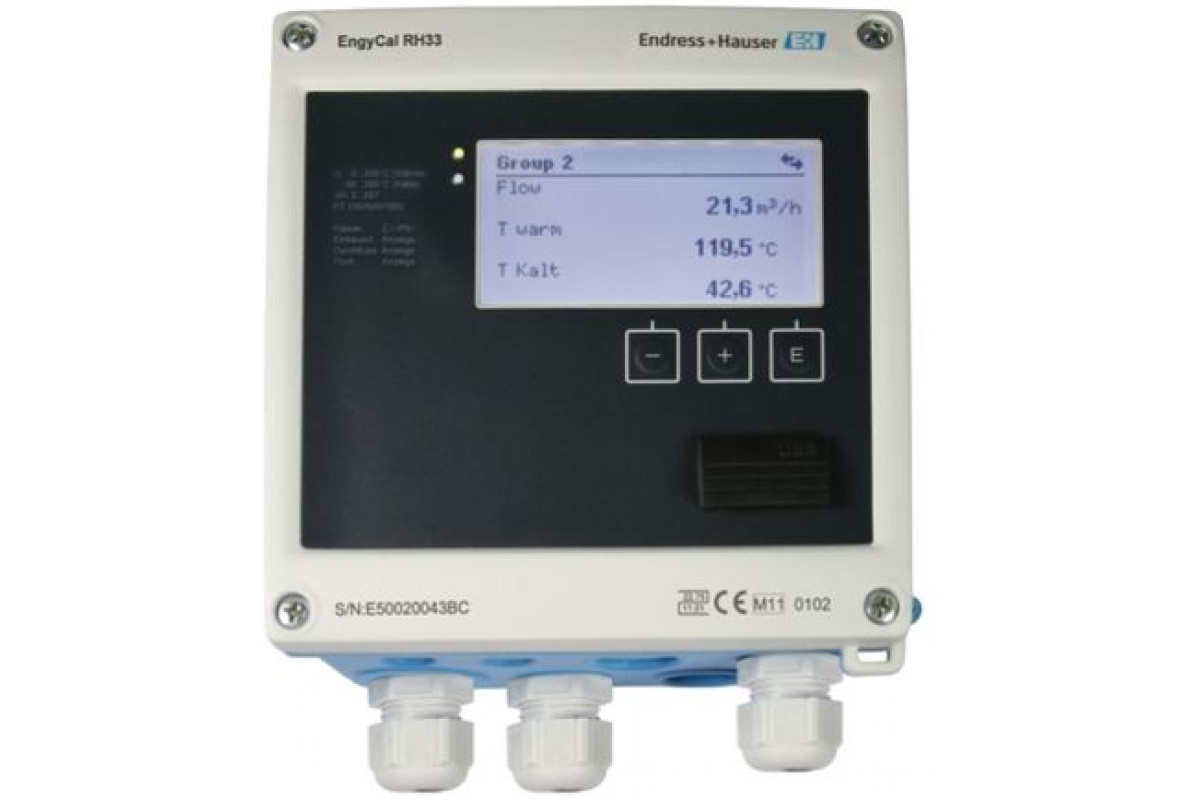

Custody transfer BTU meter for recording heat quantities of water
Краткие характеристики RH33
Вход
1 импульсный/аналоговый
2 ТС/аналоговых
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА
2 цифровых (с открытым коллектором)Дисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммРасчеты
количество теплоты и разница в количестве теплоты
Преимущества
- Transparent energy consumption helps you save on energy costs
- Calibrated, electronically paired temperature sensors ensure the highest accuracy and enable replacement of individual temperature sensors even for certified devices in the field (without reapproval!)
- Tariff counter for requirements-based billing
- Detailed data logging of current and counter values and of error messages, off-limit conditions and changes to operating parameters
- Standard models are suitable for connecting and supplying all common volume flow transmitters and temperature measuring points
- Remote readout via Ethernet and fieldbuses
- Verified and certified reliability and accuracy
Область применения
Recording and billing the quantities of heat and cold in:
- Heating circuits
- Cooling circuits
- Combined heating and cooling circuits
Typical application areas in industry, long-distance heat networks and building automation.
Характеристики и спецификации
Принцип измерения
Блок расчета энергииФункция
Мониторинг и тарификация энергопотребления в областях, связанных с нагреванием и охлаждением, а также в комбинированных циклах нагрева-охлаждения.
Типичные области применения – промышленность, городское отопление, автоматизация в зданиях.Сертификаты
CE, список UL, CSA GP, MID 004 (коммерческий учет) в соответствии с EN1434 (вода/другие жидкости) и OIML R75Вход
1 импульсный/аналоговый,
2 РДТ/аналоговых,
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА,
2 цифровых (с открытым коллектором)Релейный выход
2xДополнительные источники питания
Низковольтное питание: 100...230 В перем. тока (-15% / +10%); Питание малым напряжением: 24 В пост. тока (-50% / +75%), 24 В перем. тока (±50%)Габариты (шxвxд)
144 x 144 x 103,1 мм
(5,67" x 5,67" x 4,06")Программное обеспечение
Расчетные значения:
Энергия, объем, плотность, энтальпия, разность энтальпии,
компенсация перепада давления и расхода,
масса,
разность температуры;
Счетчики: объем, масса, энергия, счетчик при сбое
Опции: тариф 1, тариф 2 или отдельный расчет энергии нагрева, энергии охлаждения, энергетический балансНастройка
Управление с помощью трех кнопок на месте эксплуатации или посредством FieldCare; считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации), возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой, изменение цвета при аварийных событиях, активная площадь дисплея 70 x 34 ммДругое
электронная коррекция датчика температуры по коэффициентам CvD, журнал измеренных значений, журнал коммерческого учета, журнал событий, мониторинг предельных значенийВычисления
IAPWS-IF97
Принцип измерения
Блок расчета энергииПринцип измерения
Счетчик теплотыФункция
Мониторинг и тарификация энергопотребления в областях, связанных с нагреванием и охлаждением, а также в комбинированных циклах нагрева-охлаждения.
Типичные области применения – промышленность, городское отопление, автоматизация в зданиях.Расчеты
количество теплоты и разница в количестве теплотыКоличество точек применения
1Хранение данных
ДаСтандарты расчета
IAPWS-97Связь
веб-сервер
USB
Ethernet
Modbus RTU/TCP (ведомое устройство)
M-BusПитание
Не определеноПитание по сигнальной цепи
Низковольтное питание:
100...230 В перем. тока (-15% / +10%)
Питание малым напряжением:
24 В пост. тока (-50% / +75%)
24 В перем. тока (±50%)Класс защиты
IP65Вход
1 импульсный/аналоговый
2 ТС/аналоговых
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА
2 цифровых (с открытым коллектором)Размеры (ШxВxГ)
144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")Настройка
Управление с помощью трех кнопок на месте эксплуатации или посредством FieldCare
считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)
возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммФункции программного обеспечения
Расчетные значения:
Энергия, объем, плотность, энтальпия, разность энтальпии, компенсация перепада давления и расхода, масса, разность температуры;
Счетчики:
Объем, масса, энергия, счетчик при сбое
Опции:
тариф 1, тариф 2 или отдельный расчет энергии нагрева, энергии охлаждения, энергетический балансСертификаты
CE
CSA GP
MID 004 (коммерческий учет) в соответствии с EN1434 (вода/другие жидкости)
OIML R75
Endress+Hauser RH33 (техническое описание)
