Для индикации сигналов 4…20 мА или HART® для датчика или управляющего устройства по месту или на панели управления

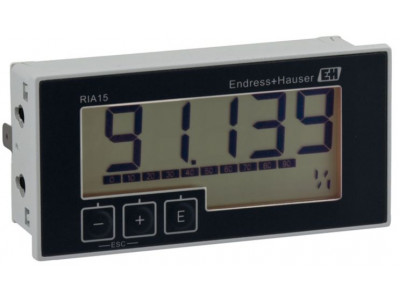

Краткие характеристики RIA15
Вход
1 аналоговый 4...20 мА/HART®Выход
Не определеноДисплей
ЖК-дисплей 17 мм (0,67")
5-значный
7-сегментная гистограмма
Текстовое отображение ЕИ/названия
Возможность включения подсветкиПитание
Питание по сигнальной цепи
Преимущества
- Вывод отображаемых величин 4...20 мА или доп. до четырех переменных процесса датчика HART® в различных отраслях; Использование как ведущего или ведомого устр-ва HART®
- 5-значный дисплей для вывода значений изм. величин, высота символов 17 мм, с указанием размерности и гистограммой; с активируемой подсветкой
- Панельный корпус (IP65-лицевая панель) или полевой корпус (IP66; сертификаты по взрывозащищенному исполнению) для применения в качестве местного дисплея; минимальная глубина установки
- Внешнее питание не требуется; Падение напряжения ≤ 1 В (HART®≤ 1,9 В)
- Простое управление и настройка прибора с использованием 3 кнопок
- Международные и Российские сертификаты, морской сертификат
- Помехозащищенность SIL согласно EN 60508
Область применения
- Индикатор сигналов 4 ... 20 мА или значений HART® для всех отраслей применения
- Корпус для монтажа на панель или полевой корпус для использования в качестве усправляющего устройства по месту
- Масштабируемые значения на дисплее
- С опциями "Уровень" или "Анализ" можно установить базовые настройки для выбранных датчиков, а также быстро и удобно предустановить доступные измеряемые значения и единицы измерения.
Характеристики и спецификации
Принцип измерения
Индикаторы с питанием по сигнальной цепиПринцип измерения
Полевой индикатор с питанием по сигнальной цепиФункция
ДисплейДисплей
ЖК-дисплей 17 мм (0,67")
5-значный
7-сегментная гистограмма
Текстовое отображение ЕИ/названия
Возможность включения подсветкиПитание
Питание по сигнальной цепиВход
1 аналоговый 4...20 мА/HART®Выход
Не определеноВыход
Не определеноФункции программного обеспечения
Не определеноСертификаты
ATEX II2(1)G Ex ib [ia Ga] IIC T6 Gb
CSA Ex ia, класс I, раздел 1, группа ABCD
FM IS, класс I, разд. 1, гр. ABCD
IECEx Ex ib [ia Ga] IIC T6 Gb
Морской сертификат
NEPSI Ex ib IIC Gb
EAC
JPN ExSIL
Не определеноПанельный монтаж
полевой
панельный монтаж
Принцип измерения
ДисплейФункция
Индикатор сигналовСертификаты
ATEX II2(1)G Ex ib [ia Ga] IIC T6 Gb
CSA Ex ia, класс I, разд. 1, гр. ABCD
FM IS, класс I, разд. 1, гр. ABCD
IECEx Ex ib [ia Ga] IIC T6 Gb
Морской сертификатВход
1 x аналоговый 4...20 мА, HART®Внешнее питание/питание по сигнальной цепи
Питание по сигнальной цепиГабаритные размеры
Панельное исполнение:
96 x 48 x 41.5 мм
Полевое исполнение:
131 x 81.5 x 55.5 ммНастройка
3 клавишиДисплей
ЖК дисплей 17 мм
5 символов
7-сегментная гистограмма
Отображение текста для названия позиции/TAG
Подсветка экрана
Endress+Hauser RIA15 (техническое описание)
